Рулевое управление гидроцилиндр опора — HITACHI LX30

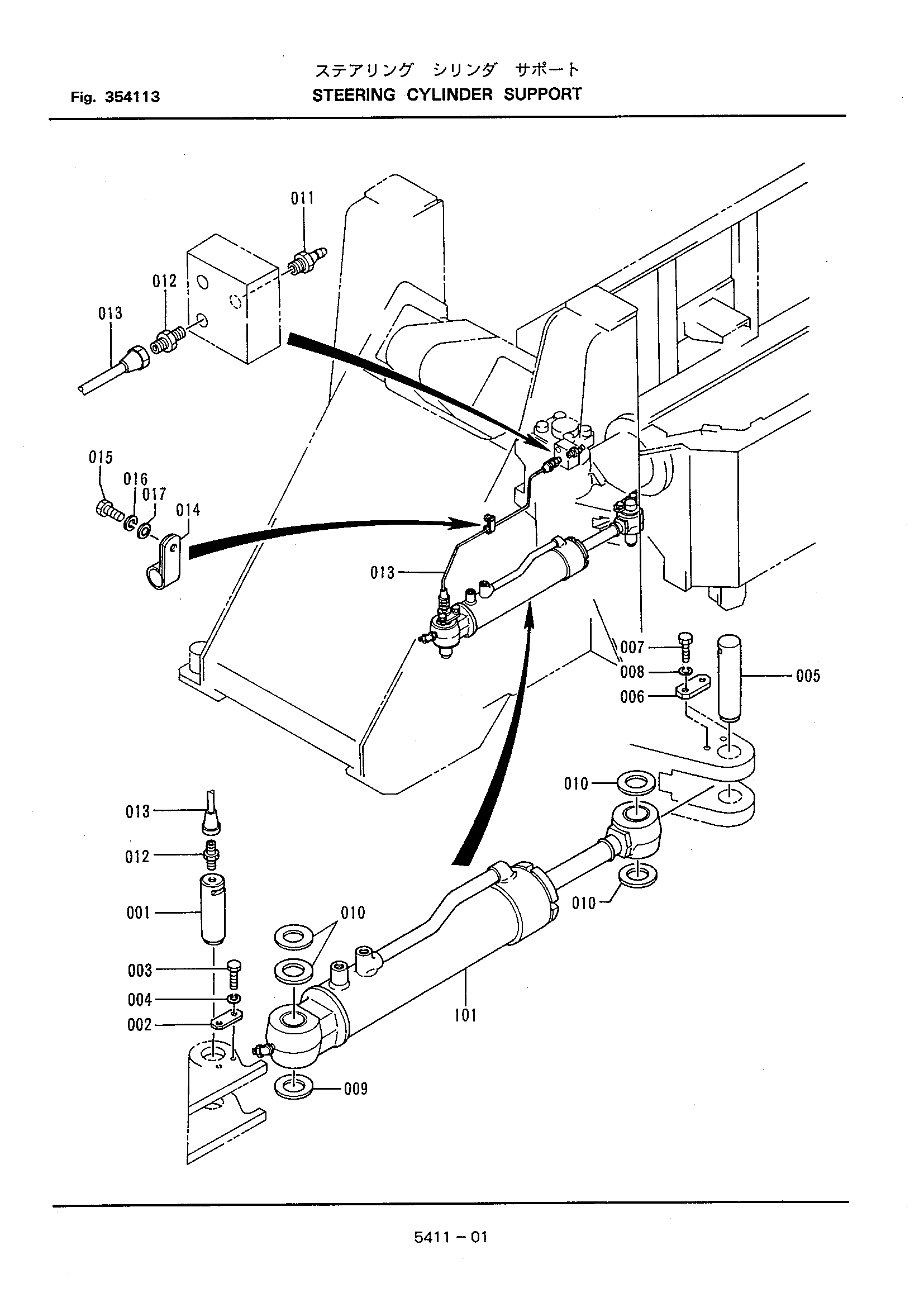

Заводская схема «Рулевое управление гидроцилиндр опора» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 334541-11110 | Палец | 1 |
| 002 | 322811-11170 | Стопорная пластина | 1 |
| 003 | 100412-10020 | Болт | 2 |
| 004 | 108002-10025 | Пружинная шайба | 2 |
| 005 | 336541-11110 | Палец | 1 |
| 006 | 322811-11170 | Стопорная пластина | 1 |
| 007 | 100412-10020 | Болт | 2 |
| 008 | 108002-10025 | Пружинная шайба | 2 |
| 009 | 352431-11120 | Проставка | 1 |
| 009-1 | 108202-30040 | Шайба | 1 |
| 010 | 332541-11120 | Проставка | 1 |
| 011 | 110001-01000 | Штуцер | 1 |
| 012 | 135002-06010 | Разъём | 2 |
| 013 | 336541-11120 | Трубка | 1 |
| 014 | 345421-12230 | Хомут | 1 |
| 014-1 | 346421-12150 | Хомут | 1 |
| 015 | 100412-10014 | Болт | 1 |
| 015-1 | 100412-10016 | Болт | 1 |
| 016 | 108002-10025 | Пружинная шайба | 1 |
| 017 | 108202-10020 | Шайба | 1 |
| 101 | 335541-21000 | Гидроцилиндр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
