Плунжер секция — HITACHI LX30

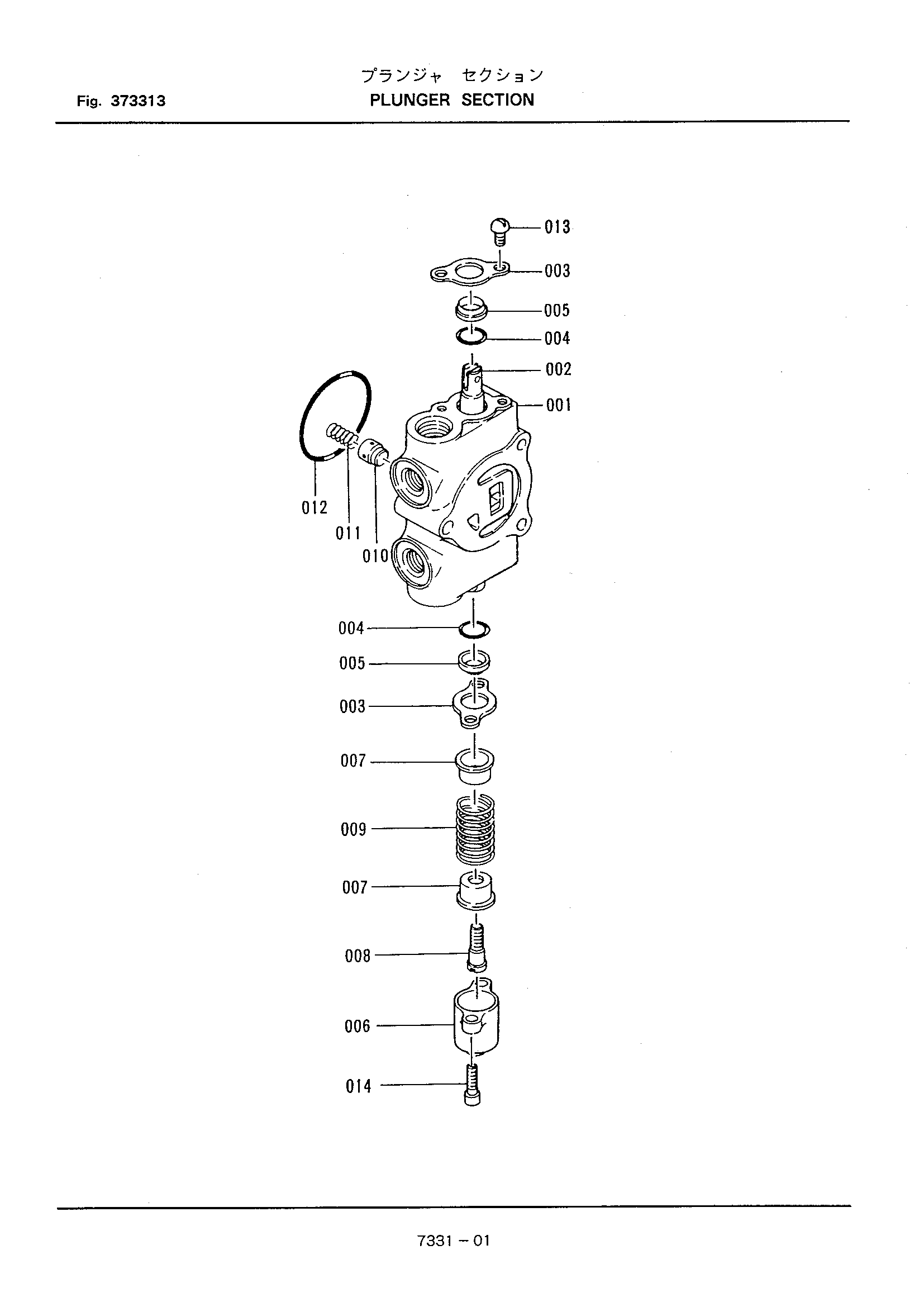

Заводская схема «Плунжер секция» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 336731-31000 | Плунжер | 1 | |
| 003 | 331731-31130 | Уплотнение пластина | 2 |
| 004 | 331721-31140 | Уплотнительное кольцо | 2 |
| 005 | 331731-31150 | Стеклоочиститель | 2 |
| 006 | 331731-31160 | Колпачок | 1 |
| 007 | 331731-31170 | Седло пружины | 2 |
| 008 | 331731-31180 | Винт | 1 |
| 009 | 334731-31120 | Пружина | 1 |
| 010 | 331731-31210 | Тарельчатый клапан | 1 |
| 011 | 352721-31130 | Пружина | 1 |
| 012 | 331731-21120 | Уплотнительное кольцо | 1 |
| 013 | 352731-31180 | Винт | 2 |
| 014 | 100922-06018 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
