Центральный палец — HITACHI LX30

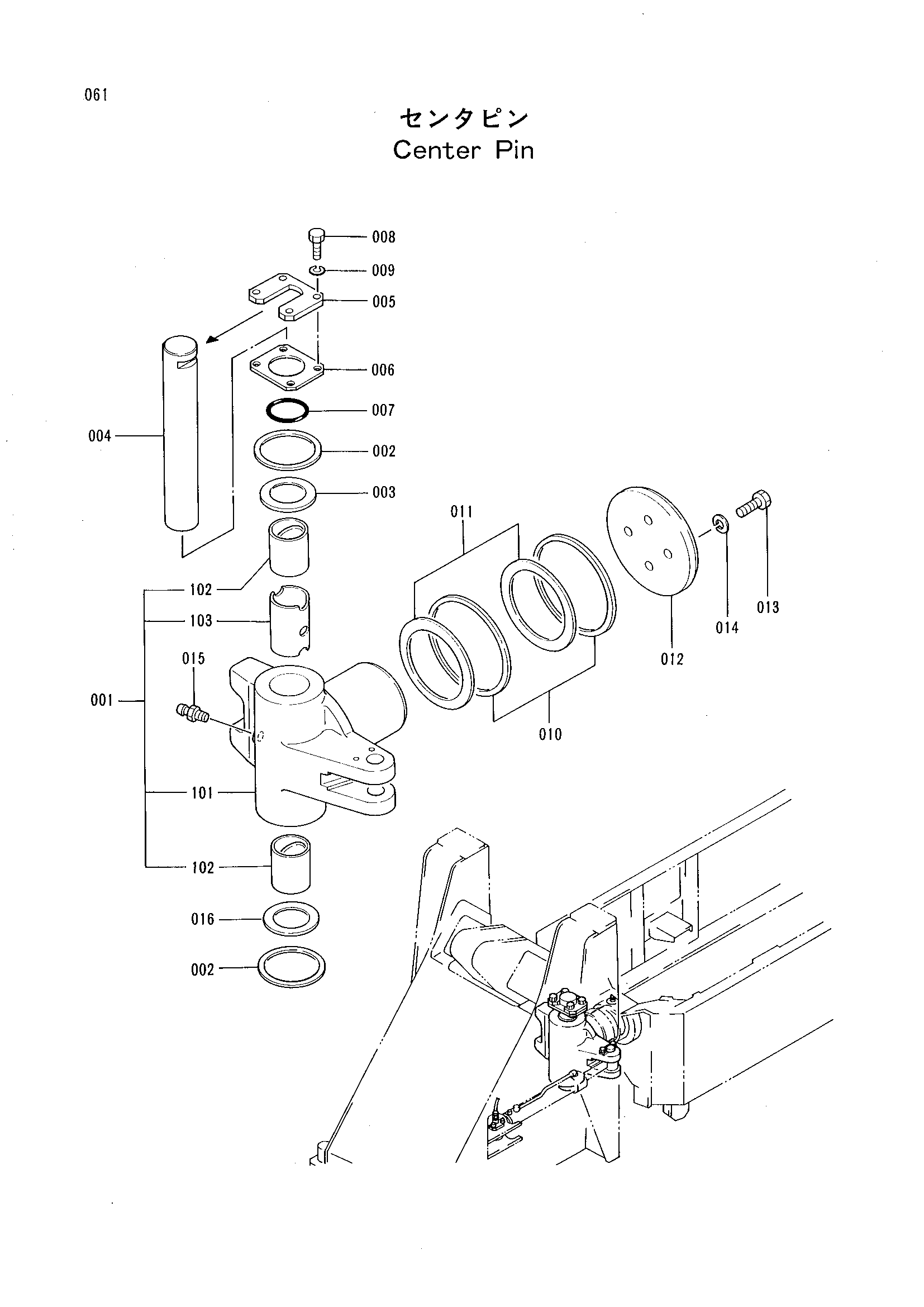

Заводская схема «Центральный палец» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4237173 | Вал центральный | 1 |
| 002 | 4233271 | Пылезащитное уплотнение | 2 |
| 003 | 4233272 | Шайба | 1 |
| 004 | 4237174 | Палец | 1 |
| 005 | 4233790 | Стопорная пластина | 1 |
| 006 | 4233791 | Пластина | 1 |
| 007 | A810060 | Уплотнительное кольцо | 1 |
| 008 | J431435 | Болт | 4 |
| 009 | A589914 | Пружинная шайба | 4 |
| 010 | 4237175 | Пылезащитное уплотнение | 2 |
| 011 | 4237176 | Шайба | 2 |
| 012-01 | 4237177 | Держатель | 1 |
| 012-02 | 4260819 | Держатель | 1 |
| 013-01 | J431645 | Болт | 4 |
| 013-02 | J431650 | Болт | 4 |
| 014 | A589916 | Пружинная шайба | 4 |
| 015 | J75481 | Штуцер | 1 |
| 016 | 4237178 | Шайба | 1 |
| 101 | 4237179 | Вал центральный | 1 |
| 102 | 4233788 | Втулка | 2 |
| 103 | 4237180 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
