Главный гидроцилиндр — HITACHI LX30

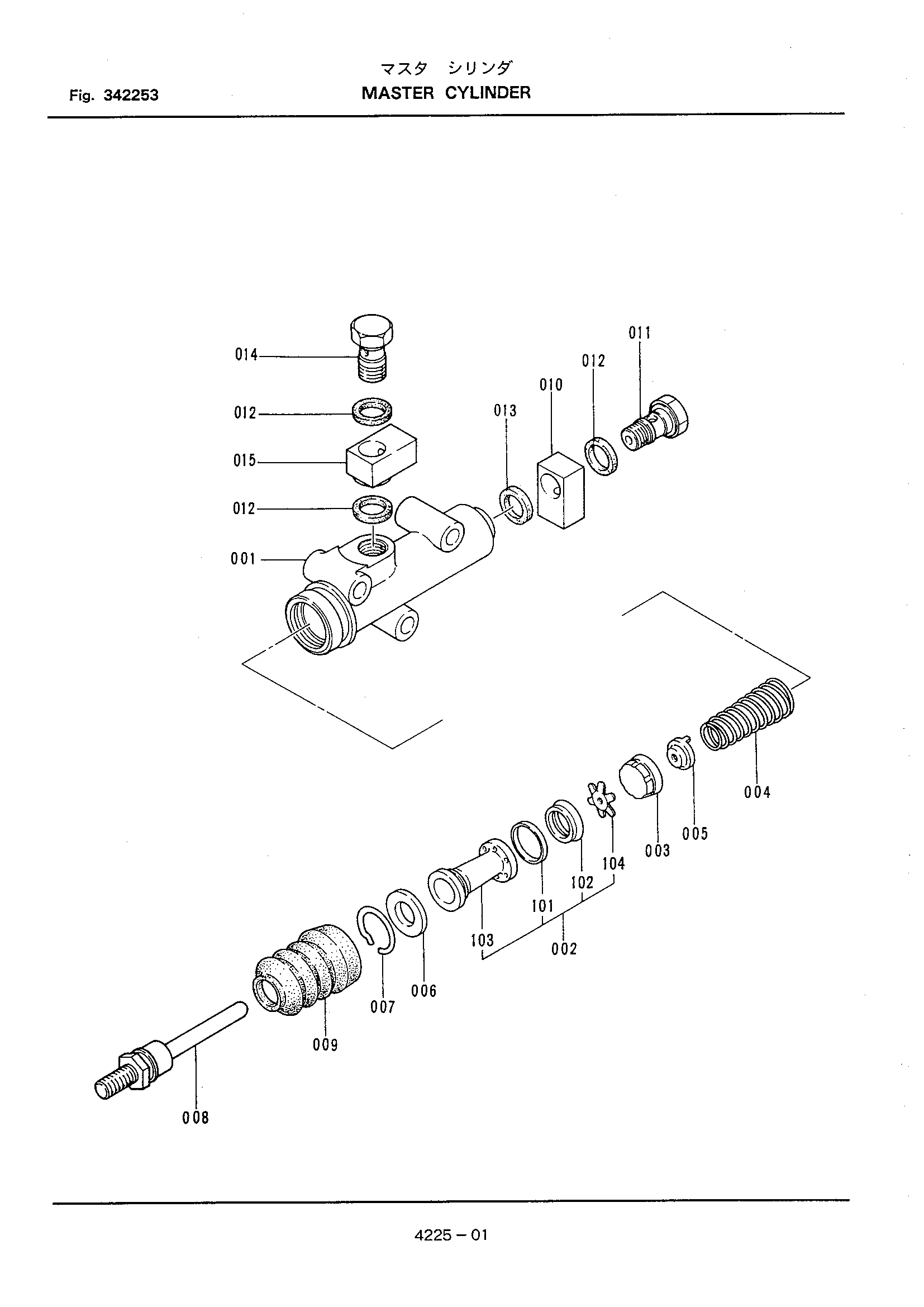

Заводская схема «Главный гидроцилиндр» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 321421-25000 | Гидроцилиндр. главный | 1 | |
| 002 | 321421-25120 | Поршень | 1 |
| 003 | 321421-25140 | Чашка | 1 |
| 004 | 321421-25150 | Пружина | 1 |
| 005 | 321421-25160 | Фиксатор | 1 |
| 006 | 331421-25280 | Пластина | 1 |
| 007 | 331421-25270 | Провод | 1 |
| 008 | 321421-25170 | Шток пусх | 1 |
| 009 | 321421-25180 | Защитный чехол | 1 |
| 010 | 321421-25190 | Унион | 1 |
| 011 | 321421-25210 | Болт | 1 |
| 012 | 321421-25220 | Прокладка | 3 |
| 013 | 321421-25230 | Прокладка | 1 |
| 014 | 321421-25240 | Болт | 1 |
| 015-01 | 321421-25250 | Унион | 1 |
| 015-02 | 321421-99110 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
