Каталог запчастей HITACHI
HST — HITACHI LX30

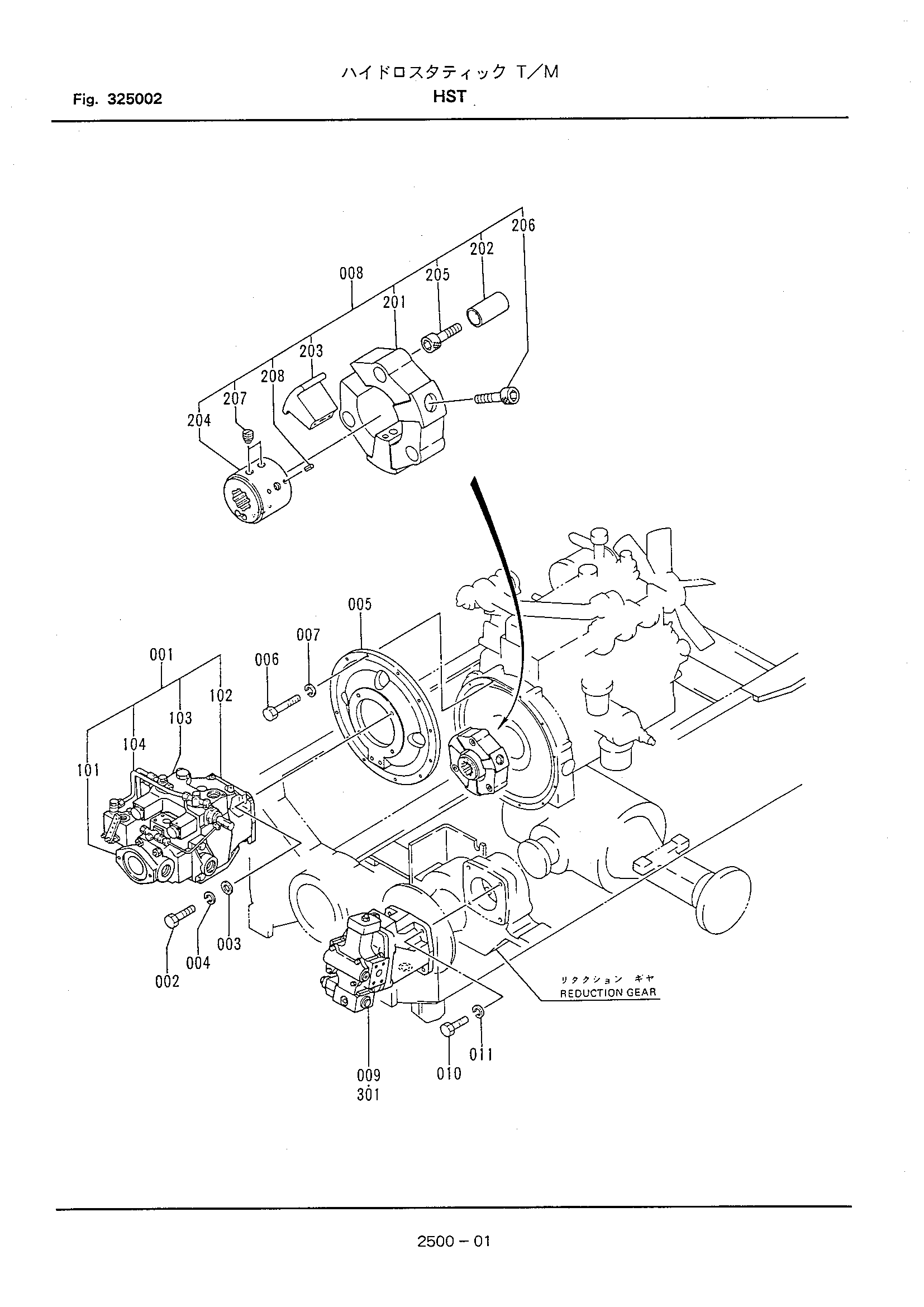

Заводская схема «HST» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336251-00000 | Насос | 1 |
| 002 | 100112-12040 | Болт | 4 |
| 003 | 322251-00180 | Шайба | 4 |
| 004 | 108002-12030 | Пружинная шайба | 4 |
| 005 | 336251-00110 | Кронштейн | 1 |
| 006 | 100312-10025 | Болт | 12 |
| 007 | 108002-10025 | Пружинная шайба | 12 |
| 008 | 336251-00120 | Муфта | 1 |
| 009 | 336255-00000 | Гидромотор | 1 |
| 010 | 100112-12040 | Болт | 4 |
| 011 | 108002-12030 | Пружинная шайба | 4 |
| 201 | 336251-00130 | Элемент | 1 |
| 202 | 336251-00140 | Втулка | 3 |
| 203 | 336251-00150 | Вставка | 3 |
| 204 | 322251-00140 | Хомут | 1 |
| 205 | 322251-00160 | Болт | 3 |
| 206 | 322251-00160 | Болт | 3 |
| 207 | 322251-00170 | Винт | 2 |
| 208 | 111311-05010 | Пружинный штифт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
