Центральный палец — HITACHI LX30

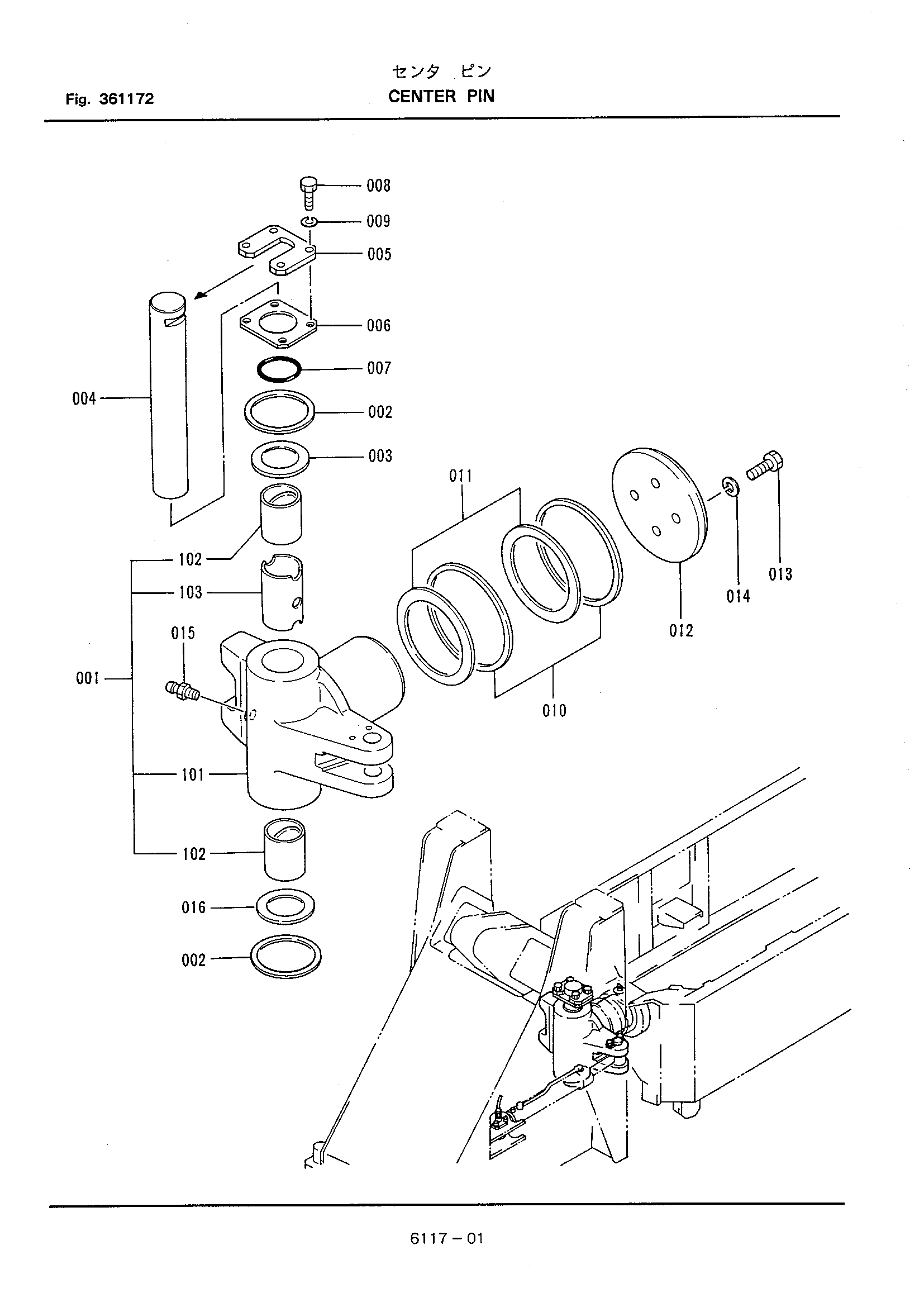

Заводская схема «Центральный палец» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336611-17110 | Вал центральный | 1 |
| 001-1 | 336611-17111 | Вал центральный | 1 |
| 002 | 321611-17130 | Пылезащитное уплотнение | 2 |
| 003 | 321611-17140 | Шайба | 1 |
| 004 | 336611-17140 | Палец | 1 |
| 005 | 322611-17150 | Стопорная пластина | 1 |
| 006 | 322611-17160 | Пластина | 1 |
| 007 | 120002-06000 | Уплотнительное кольцо | 1 |
| 008 | 100112-14035 | Болт | 4 |
| 009 | 108002-14035 | Пружинная шайба | 4 |
| 010 | 336611-17150 | Пылезащитное уплотнение | 2 |
| 011 | 336611-17160 | Шайба | 2 |
| 012 | 336611-17170 | Держатель | 1 |
| 012-1 | 336611-17171 | Держатель | 1 |
| 013 | 100112-16050 | Болт | 4 |
| 013-1 | 100112-16045 | Болт | 4 |
| 014 | 108002-16040 | Пружинная шайба | 4 |
| 015 | 110001-01000 | Штуцер | 1 |
| 016 | 336611-17180 | Шайба | 1 |
| 101 | 336611-17121 | Вал | 1 |
| 102 | 322611-17130 | Втулка | 2 |
| 103 | 336611-17130 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
