Енгин органы управления — HITACHI LX30

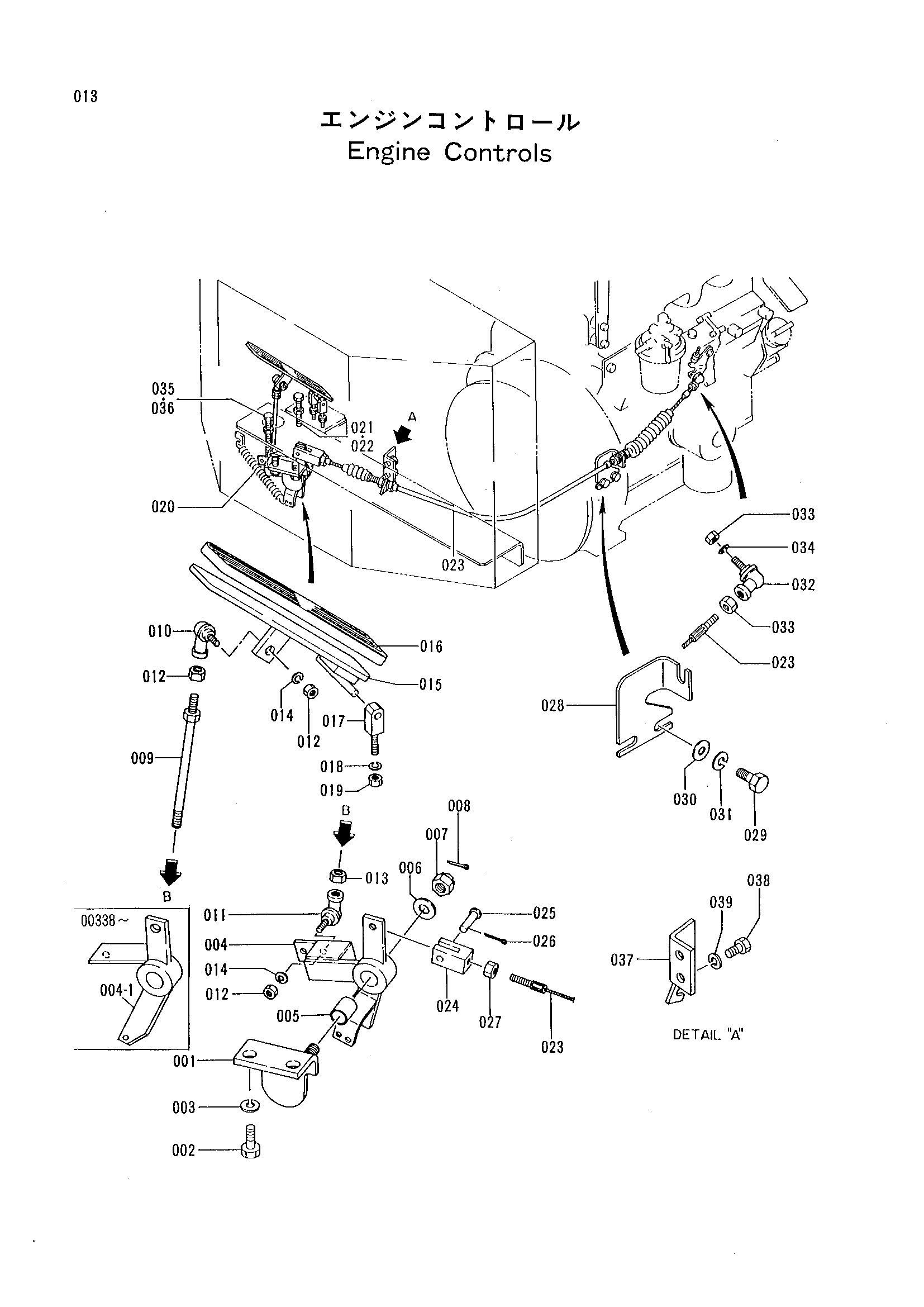

Заводская схема «Енгин органы управления» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4233348 | Кронштейн | 1 |
| 002 | J551020 | Болт | 2 |
| 003 | A589910 | Пружинная шайба | 2 |
| 004-01 | 4233349 | Тяга | 1 |
| 004-02 | 4282097 | Тяга | 1 |
| 005 | 4234039 | Втулка | 1 |
| 006 | 4233227 | Шайба | 1 |
| 007 | 4233228 | Гайка | 1 |
| 008 | A762525 | Шплинт | 1 |
| 009 | 4233232 | Шток | 1 |
| 010 | 4233201 | Шток | 1 |
| 011 | 4233202 | Шток | 1 |
| 012 | J640308 | Гайка | 3 |
| 013 | 4233217 | Гайка | 1 |
| 014 | A590908 | Пружинная шайба | 2 |
| 015 | 4233350 | Педаль | 1 |
| 016 | 4234033 | Резиновая прокладка | 1 |
| 017 | 4234032 | Опора | 2 |
| 018 | A590908 | Пружинная шайба | 2 |
| 019 | J640308 | Гайка | 2 |
| 020 | 4234041 | Пружина | 1 |
| 021 | J571060 | Болт | 1 |
| 022 | J640410 | Гайка | 1 |
| 023 | 4234182 | Трос | 1 |
| 024 | 4234103 | Вилка | 1 |
| 025 | A740616 | Палец | 1 |
| 026 | A761610 | Шплинт | 1 |
| 027 | J950006 | Гайка | 1 |
| 028 | 4234183 | Кронштейн | 1 |
| 029 | J530820 | Болт | 2 |
| 030 | A590108 | Шайба | 2 |
| 031 | A590908 | Пружинная шайба | 2 |
| 032 | 4233216 | Шток | 1 |
| 033 | J950006 | Гайка | 2 |
| 034 | A590906 | Пружинная шайба | 1 |
| 035 | J571000 | Болт | 1 |
| 036 | J640410 | Гайка | 1 |
| 037 | 4234184 | Кронштейн | 1 |
| 038 | J551016 | Болт | 2 |
| 039 | A589910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
