Рама — HITACHI LX30

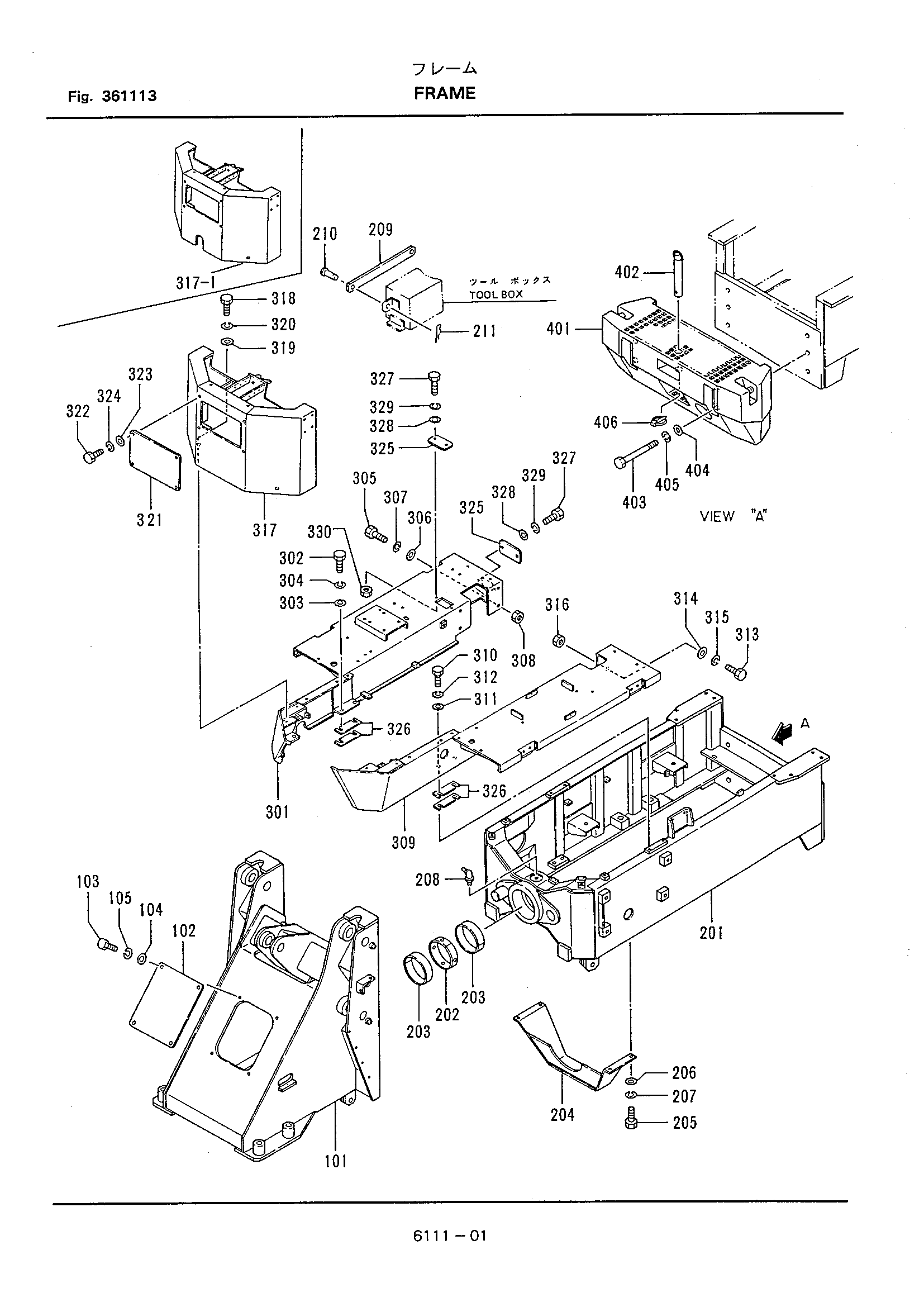

Заводская схема «Рама» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 102 | 336611-11120 | Крышка | 1 |
| 103 | 100412-10016 | Болт | 4 |
| 103-1 | 100412-10025 | Болт | 4 |
| 104 | 108202-10020 | Шайба | 4 |
| 105 | 108002-10025 | Пружинная шайба | 4 |
| 202 | 336611-12120 | Проставка | 1 |
| 203 | 336611-12130 | Втулка | 2 |
| 204 | 336611-12140 | Крышка | 1 |
| 205 | 100412-12040 | Болт | 4 |
| 205-1 | 100412-12025 | Болт | 4 |
| 206 | 108202-12025 | Плоская шайба | 4 |
| 207 | 108002-12030 | Пружинная шайба | 4 |
| 208 | 110002-01000 | Штуцер | 1 |
| 209 | 336611-12150 | Штанга | 1 |
| 210 | 336611-12160 | Палец | 2 |
| 211 | 331611-11160 | Палец | 2 |
| 301 | 336611-13110 | Рама | 1 |
| 301-1 | 336611-13111 | Рама | 1 |
| 302 | 100112-14025 | Болт | 4 |
| 303 | 108202-14025 | Плоская шайба | 4 |
| 304 | 108002-14035 | Пружинная шайба | 4 |
| 305 | 100412-12030 | Болт | 4 |
| 306 | 108202-12025 | Плоская шайба | 4 |
| 307 | 108002-12030 | Пружинная шайба | 4 |
| 308 | 104512-12100 | Гайка | 4 |
| 309 | 336611-13120 | Рама | 1 |
| 309-1 | 336611-13121 | Рама | 1 |
| 310 | 100112-14025 | Болт | 4 |
| 311 | 108202-14025 | Плоская шайба | 4 |
| 312 | 108002-14035 | Пружинная шайба | 4 |
| 313 | 100412-12030 | Болт | 4 |
| 314 | 108202-12025 | Плоская шайба | 4 |
| 315 | 108002-12030 | Пружинная шайба | 4 |
| 316 | 104512-12100 | Гайка | 4 |
| 317 | 336611-13130 | Рама | 1 |
| 317-1 | 336611-13131 | Рама | 1 |
| 318 | 100412-12025 | Болт | 4 |
| 319 | 108202-12025 | Плоская шайба | 4 |
| 320 | 108002-12030 | Пружинная шайба | 4 |
| 321 | 322611-13120 | Крышка | 1 |
| 322 | 100312-08014 | Болт | 4 |
| 323 | 108202-08016 | Шайба | 4 |
| 324 | 108002-08020 | Пружинная шайба | 4 |
| 325 | 336611-13140 | Крышка | 2 |
| 325-1 | 336611-13140 | Крышка | 1 |
| 326 | 336611-13150 | Регулировочная шайба | 1 |
| 327 | 100312-08016 | Болт | 4 |
| 327-1 | 100312-08016 | Болт | 2 |
| 328 | 108202-08016 | Шайба | 4 |
| 328-1 | 108202-08016 | Шайба | 2 |
| 329 | 108002-08020 | Пружинная шайба | 4 |
| 329-1 | 108002-08020 | Пружинная шайба | 2 |
| 330 | 104112-08065 | Гайка | 2 |
| 401 | 336641-11110 | Груз | 1 |
| 401-1 | 336641-11111 | Груз | 1 |
| 402 | 334641-11120 | Палец | 1 |
| 403 | 334351-00110 | Болт | 4 |
| 404 | 108202-24040 | Шайба | 4 |
| 405 | 108002-24059 | Пружинная шайба | 4 |
| 406 | 334641-11130 | Палец тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
