Прямая лопата — HITACHI LX30

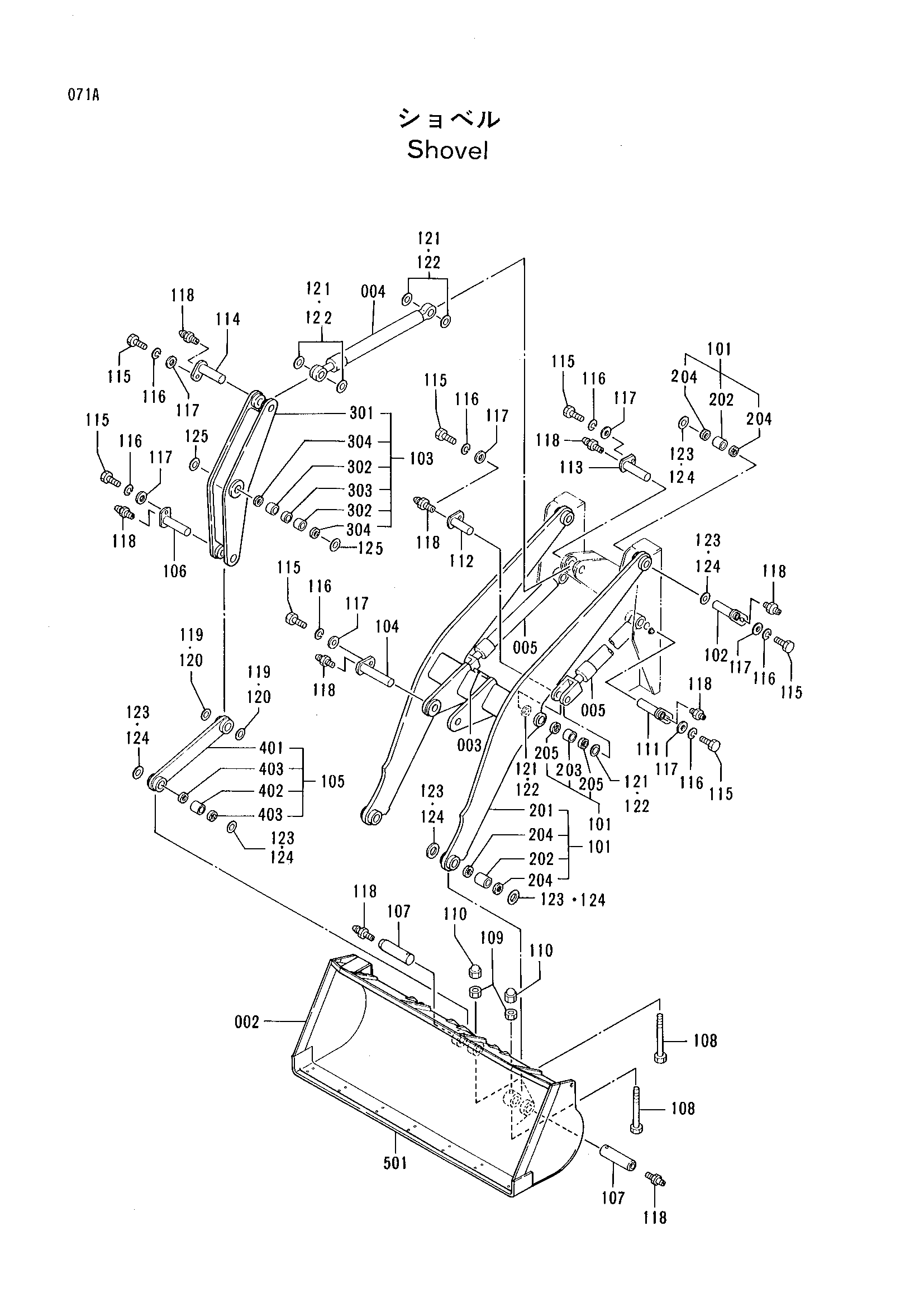

Заводская схема «Прямая лопата» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | 4237296 | Ковш | 1 |
| 003 | 4237297 | Ограничитель | 1 |
| 004 | 4237340 | Гидроцилиндр. наклон | 1 |
| 005 | 4237342 | Гидроцилиндр. подъём | 2 |
| 101 | 4237283 | Рукоять подъём | 1 |
| 102 | 4237284 | Палец | 2 |
| 103 | 4237285 | Кранк белл | 1 |
| 104 | 4237286 | Палец | 1 |
| 105 | 4237287 | Тяга | 1 |
| 106 | 4237288 | Палец | 1 |
| 107 | 4237289 | Палец | 3 |
| 108 | J551201 | Болт | 3 |
| 109 | J640212 | Гайка | 3 |
| 110 | 4237290 | Гайка | 3 |
| 111 | 4237291 | Палец | 2 |
| 112 | 4237298 | Палец | 2 |
| 113 | 4237299 | Палец | 1 |
| 114 | 4237300 | Палец | 1 |
| 115 | J551220 | Болт | 10 |
| 116 | A589912 | Пружинная шайба | 10 |
| 117 | 4237301 | Шайба | 10 |
| 118 | J75481 | Штуцер | 13 |
| 119 | 4237302 | Регулировочная шайба | 1 |
| 120 | 4237303 | Регулировочная шайба | 1 |
| 121 | 4237304 | Регулировочная шайба | 1 |
| 122 | 4237305 | Регулировочная шайба | 1 |
| 123 | 4237306 | Регулировочная шайба | 1 |
| 124 | 4237307 | Регулировочная шайба | 1 |
| 125 | 4237308 | Регулировочная шайба | 1 |
| 202 | 4237295 | Втулка | 4 |
| 203 | 4237292 | Втулка | 2 |
| 204 | 4238890 | Пылезащитное уплотнение | 8 |
| 205 | 4234125 | Пылезащитное уплотнение | 4 |
| 302 | 4237293 | Втулка | 2 |
| 303 | 4237294 | Проставка | 1 |
| 304 | 4238891 | Пылезащитное уплотнение | 2 |
| 402 | 4237295 | Втулка | 2 |
| 403 | 4238890 | Пылезащитное уплотнение | 4 |
| 501 | 4237309 | Кромка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
