Радиатор — HITACHI LX30

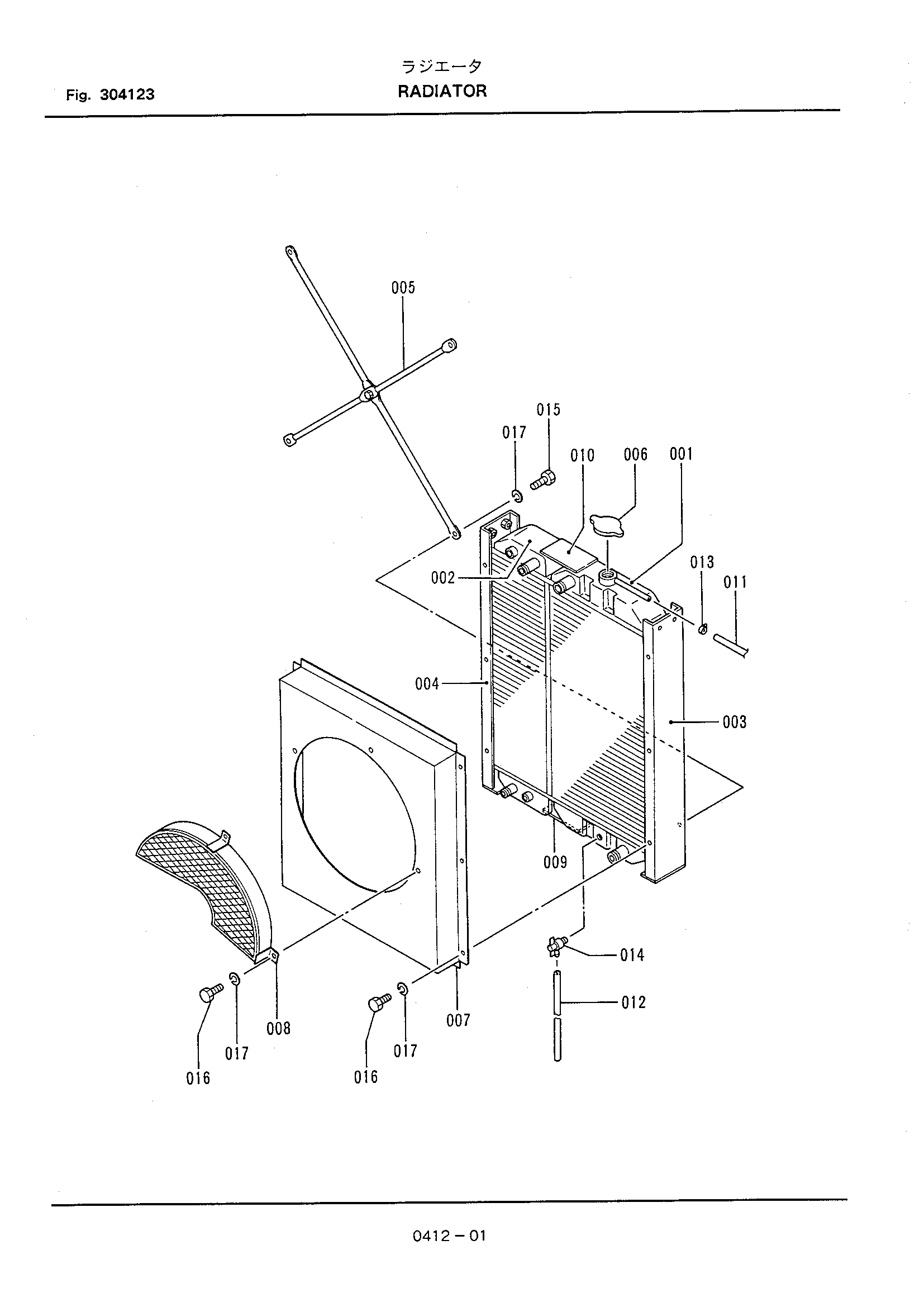

Заводская схема «Радиатор» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 336041-12000 | Радиатор | 1 | |
| 003 | 336041-12130 | Кронштейн | 1 |
| 004 | 336041-12140 | Кронштейн | 1 |
| 005 | 336041-12150 | Штанга | 1 |
| 006 | 322041-12160 | Колпачок | 1 |
| 007 | 336041-12160 | Воздуховод | 1 |
| 008 | 336041-12170 | Защита вентилятор | 1 |
| 009 | 322041-12190 | Пластина | 1 |
| 010 | 322041-12210 | Пластина | 1 |
| 011 | 336041-12180 | Шланг | 1 |
| 012 | 121110-08350 | Шланг | 1 |
| 013 | 322041-12220 | Хомут | 1 |
| 014 | 336041-12190 | Кокк дренажный | 1 |
| 015 | 100312-08020 | Болт | 4 |
| 016 | 100312-08015 | Болт | 9 |
| 017 | 108002-08020 | Пружинная шайба | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
