Рулевое управление гидроцилиндр опора — HITACHI LX30

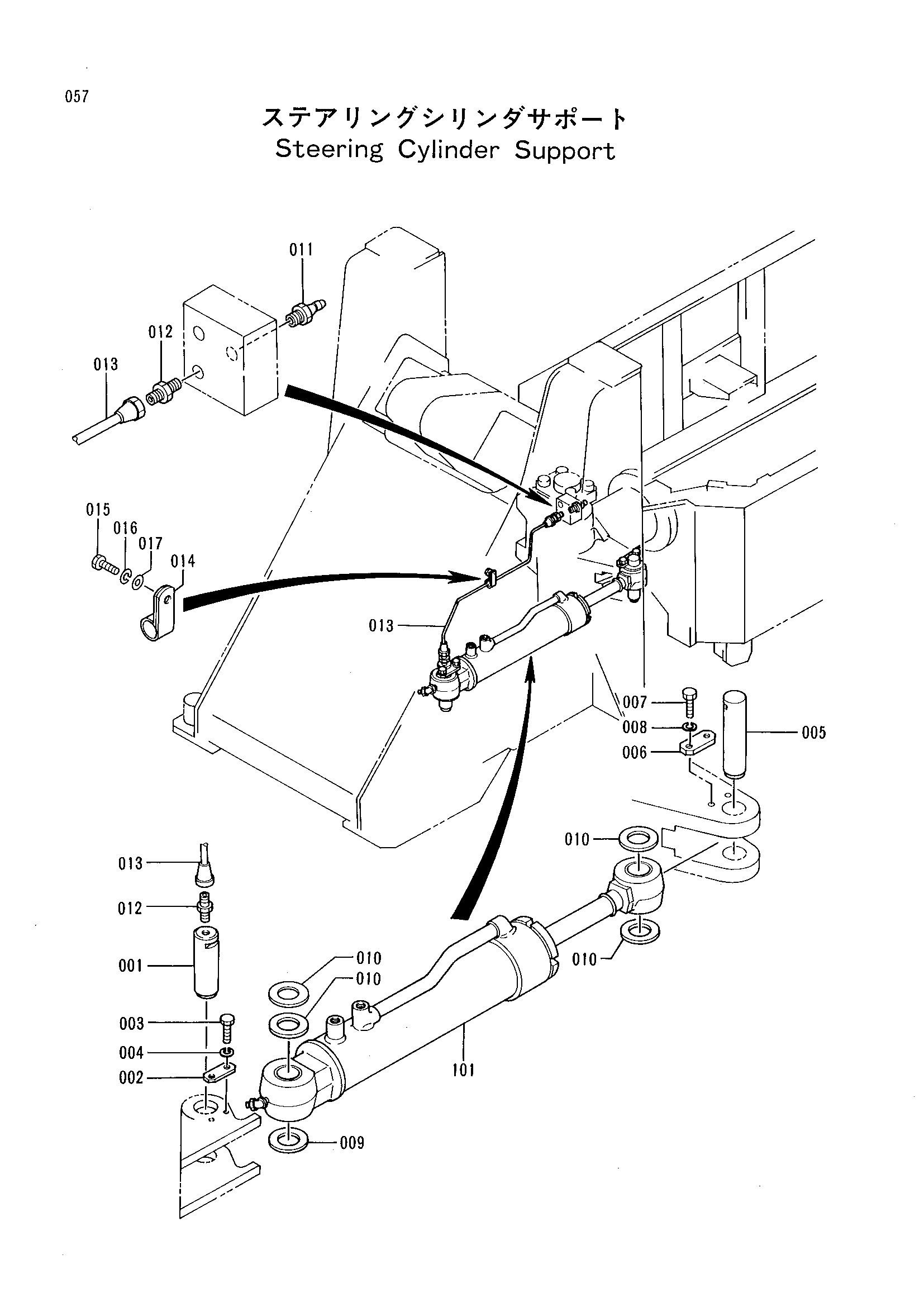

Заводская схема «Рулевое управление гидроцилиндр опора» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4237140 | Палец | 1 |
| 002 | 4233873 | Стопорная пластина | 1 |
| 003 | J551020 | Болт | 2 |
| 004 | A589910 | Пружинная шайба | 2 |
| 005 | 4237141 | Палец | 1 |
| 006 | 4233873 | Стопорная пластина | 1 |
| 007 | J551020 | Болт | 2 |
| 008 | A589910 | Пружинная шайба | 2 |
| 009-01 | A590130 | Шайба | 1 |
| 009-02 | 4237142 | Проставка | 1 |
| 010 | 4237143 | Проставка | 1 |
| 011 | J75481 | Штуцер | 1 |
| 012 | 4237374 | Разъём | 2 |
| 013 | 4237144 | Трубка | 1 |
| 014-01 | 4237054 | Хомут | 1 |
| 014-02 | 4237145 | Хомут | 1 |
| 015-01 | J551014 | Болт | 1 |
| 015-02 | J551016 | Болт | 1 |
| 016 | A589910 | Пружинная шайба | 1 |
| 101 | 4237146 | Гидроцилиндр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
