Финал привод — HITACHI LX30

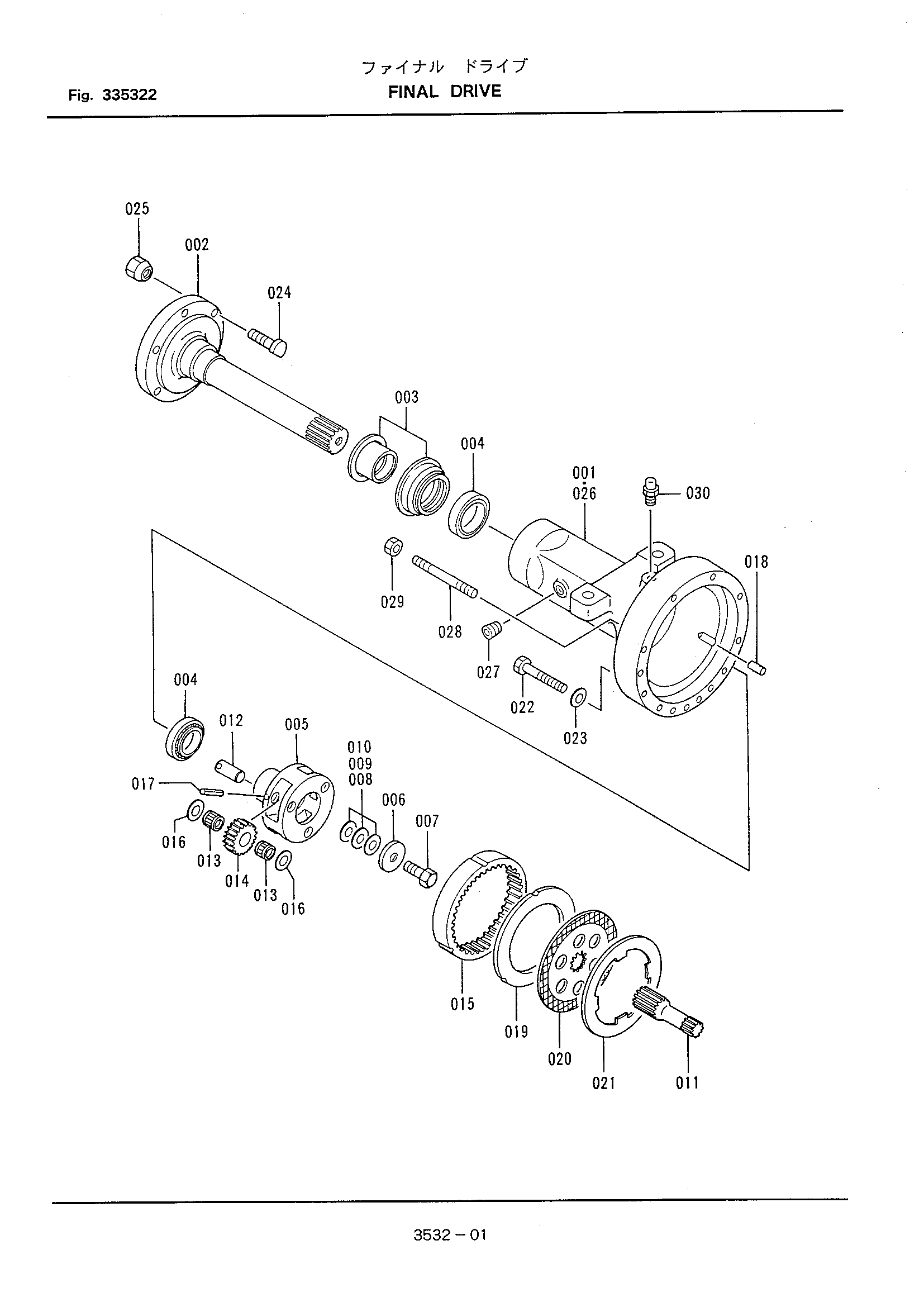

Заводская схема «Финал привод» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 334351-32110 | Корпус | 1 |
| 002 | 334351-32120 | Вал привод | 2 |
| 003 | 334351-32130 | Уплотнение | 2 |
| 004 | 334351-32140 | Подшипник | 4 |
| 005 | 334351-32150 | Корпус шестерня | 2 |
| 006 | 334351-32160 | Проставка | 2 |
| 007 | 100322-18040 | Болт | 2 |
| 008 | 334351-32170 | Регулировочная шайба | 1 |
| 009 | 334351-32180 | Регулировочная шайба | 1 |
| 010 | 334351-32190 | Регулировочная шайба | 1 |
| 011 | 334351-32211 | Солнечная шестерня | 2 |
| 012 | 334351-32220 | Вал | 6 |
| 013 | 334351-32230 | Подшипник | 12 |
| 014 | 334351-32240 | Планетарная шестерня | 6 |
| 015 | 334351-32250 | Шестерня интернал | 2 |
| 016 | 334351-32260 | Упорная шайба | 12 |
| 017 | 111311-05020 | Пружинный штифт | 6 |
| 018 | 334351-32270 | Палец | 6 |
| 019 | 334351-32280 | Пластина | 2 |
| 020 | 334351-32290 | Пластина дисковый | 2 |
| 021 | 334351-32310 | Пластина | 2 |
| 022 | 100122-12140 | Болт | 20 |
| 023 | 108202-12025 | Плоская шайба | 20 |
| 024 | 321351-32190 | Болт | 12 |
| 025 | 321351-32210 | Гайка | 12 |
| 026 | 334351-32320 | Корпус | 1 |
| 027 | 334351-31120 | Пробка | 1 |
| 028 | 334351-32330 | Болт | 4 |
| 029 | 103312-12100 | Гайка | 4 |
| 030 | 321351-31420 | Сапун | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
