Электрооборудование(2) — HITACHI LX30

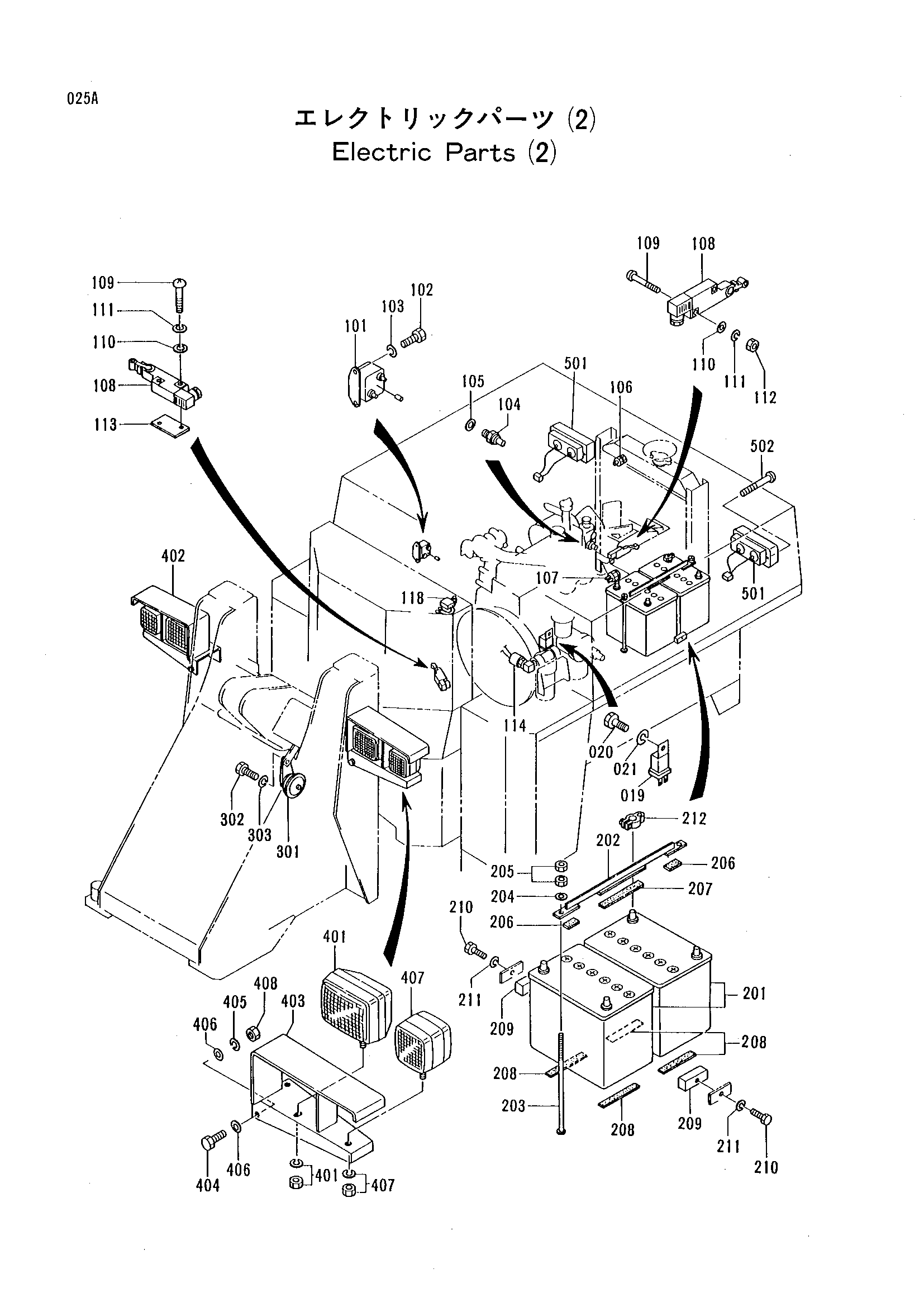

Заводская схема «Электрооборудование(2)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 018 | 4233411 | Ректифире | 1 |
| 101 | 4236822 | Выключатель | 1 |
| 102 | J430614 | Болт | 2 |
| 103 | A590906 | Пружинная шайба | 2 |
| 104 | 4234038 | Разъём | 1 |
| 105 | 4233979 | Манжета | 1 |
| 106 | 4233413 | Выключатель термостатический | 1 |
| 107-01 | 4233219 | Пробка | 1 |
| 107-02 | 4233414 | Выключатель термостатический | 1 |
| 108 | 4233412 | Выключатель | 2 |
| 109 | M430425 | Винт | 4 |
| 110 | A590104 | Шайба | 4 |
| 111 | A590904 | Пружинная шайба | 4 |
| 112 | M500403 | Гайка | 2 |
| 113 | 4234141 | Пластина | 1 |
| 114 | 4234142 | Выключатель | 1 |
| 201 | 4236823 | Аккумулятор | 2 |
| 202 | 4236824 | Держатель | 1 |
| 203 | 4236825 | Шток | 2 |
| 204 | A590108 | Шайба | 2 |
| 205 | J640308 | Гайка | 4 |
| 206 | 4236826 | Резиновая прокладка | 2 |
| 207 | 4236827 | Резиновая прокладка | 1 |
| 208 | 4236828 | Резиновая прокладка | 4 |
| 209 | 4236829 | Кронштейн | 2 |
| 210 | J530816 | Болт | 2 |
| 211 | A590908 | Пружинная шайба | 2 |
| 212 | 4234127 | Клемма | 1 |
| 301 | 4236830 | Звуковой сигнал | 1 |
| 302 | J530810 | Болт | 1 |
| 303 | A590908 | Пружинная шайба | 1 |
| 401 | 4236833 | Фонарь | 2 |
| 402 | 4236831 | Кронштейн | 1 |
| 403 | 4236832 | Кронштейн | 1 |
| 404 | J551025 | Болт | 4 |
| 405 | A589910 | Пружинная шайба | 4 |
| 406 | A590110 | Шайба | 4 |
| 407-01 | 4236834 | Фонарь | 2 |
| 407-02 | 4253620 | Фонарь | 2 |
| 408 | J640410 | Гайка | 4 |
| 501 | 4236852 | Фонарь | 2 |
| 502 | M430560 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
