Основные гидролинии — HITACHI LX30

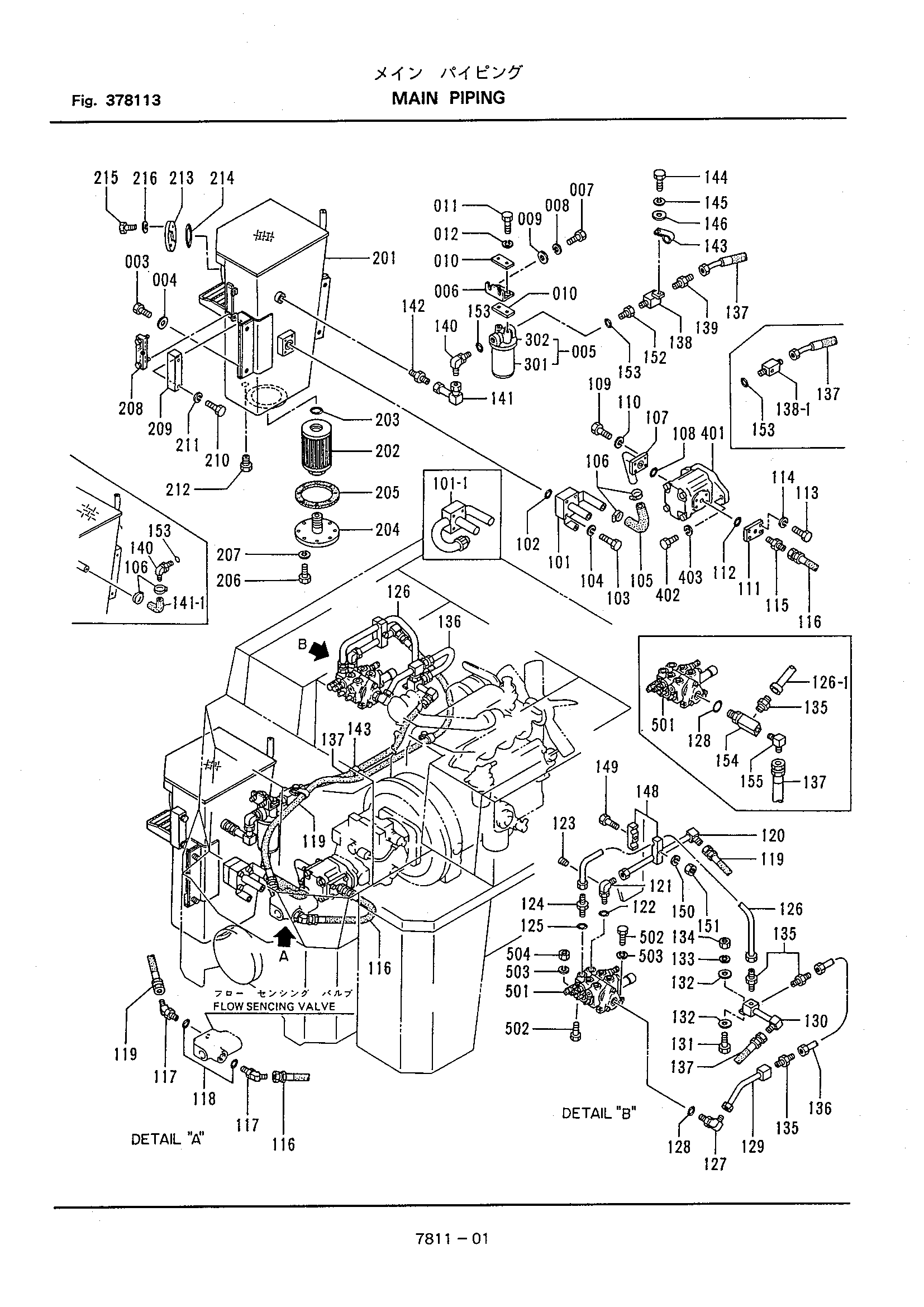

Заводская схема «Основные гидролинии» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
101	336781-11110	Трубка	1
101-1	336781-11111	Трубка	1
102	120011-04400	Уплотнительное кольцо	1
103	100412-10055	Болт	4
104	108002-10025	Пружинная шайба	4
105	550781-11220	Шланг	1
106	130310-04800	Зажим	2
106-1	130310-04800	Зажим	4
107	336781-11120	Трубка	1
107-1	336781-11121	Трубка	1
108	550781-11240	Уплотнительное кольцо	1
109	331781-11240	Болт	4
110	108002-10025	Пружинная шайба	4
111	322781-11130	Фланец	1
112	120011-02900	Уплотнительное кольцо	1
113	331781-11240	Болт	4
114	108002-10025	Пружинная шайба	4
115	311821-11220	Адаптер	1
116	336781-11130	Шланг	1
116-1	336781-11131	Шланг	1
117	336781-11140	Угловой штуцер	2
117-1	336781-11320	Угловой штуцер	2
118	120112-91000	Кольцо O	2
119	336781-11150	Шланг	1
119-1	336781-11151	Шланг	1
120	336781-11170	Трубка	1
121	336781-11260	Угловой штуцер	1
122	120112-91000	Кольцо O	1
123	550511-21320	Пробка	1
124	550901-16110	Адаптер	1
125	120112-91000	Кольцо O	1
126	336781-11180	Трубка	1
126-1	336781-11181	Трубка	1
127	331781-11370	Угловой штуцер	1
128	120112-91000	Кольцо O	1
129	336781-11190	Трубка	1
130	336781-11210	Трубка	1
131	100412-10025	Болт	1
132	108202-10020	Шайба	2
133	108002-10025	Пружинная шайба	1
134	104512-10080	Гайка	1
135	123111-18045	Разъём	3
135-1	123111-18045	Разъём	1
136	334781-11230	Трубка	1
137	336781-11160	Шланг	1
138	336781-11220	Тройник	1
138-1	336781-11221	Тройник	1
139	311821-11220	Адаптер	1
140	343531-11770	Угловой штуцер	1
140-1	336781-11290	Угловой штуцер	1
140-2	336781-11340	Угловой штуцер	1
141	336781-11270	Угловой штуцер	1
141-1	336781-11330	Шланг	1
142	123111-28106	Разъём	1
143	334271-11140	Хомут	3
144	100412-10016	Болт	3
144-1	100412-10016	Болт	2
145	108002-10025	Пружинная шайба	3
145-1	108002-10025	Пружинная шайба	2
146	108202-10020	Шайба	3
146-1	108202-10020	Шайба	2
148	336781-11250	Хомут	2
149	100412-10055	Болт	1
150	108002-10025	Пружинная шайба	1
151	104512-10080	Гайка	1
152	336781-11280	Втулка	1
153	322781-11170	Уплотнительное кольцо	2
154	336781-11310	Тройник	1
155	352781-11290	Угловой штуцер	1
201	336781-21110	Гидробак	1
201-1	336781-21111	Гидробак	1
202	335781-21130	Страинер масляный	1
203	120001-04100	Уплотнительное кольцо	1
204	331781-21160	Крышка	1
205	331781-21170	Манжета	1
206	100312-08020	Болт	8
207	108002-08020	Пружинная шайба	8
208	322781-21150	Указатель	1
209	322781-21161	Крышка	1
210	100412-10016	Болт	2
211	108002-10025	Пружинная шайба	2
212	311781-11270	Пробка	1
213	336781-21120	Крышка	1
214	120002-07000	Уплотнительное кольцо	1
215	100312-08020	Болт	4
216	108002-08020	Пружинная шайба	4
003	100112-16030	Болт	4
004	550811-11440	Шайба	4
005	336781-31000	Фильтр	1
301	336781-31110	Фильтр	1
006	336781-00110	Кронштейн	1
007	100412-10020	Болт	2
008	108002-10025	Пружинная шайба	2
009	108202-10020	Шайба	2
010	336781-00120	Пластина	2
011	100312-10020	Болт	2
012	108002-10025	Пружинная шайба	2
401	336711-11000	Насос	1
402	100312-10025	Болт	1
403	108002-10025	Пружинная шайба	1
501	336731-00000	Клапан котрол	1
502	100412-10030	Болт	4
503	108002-10025	Пружинная шайба	4
504	104512-10080	Гайка	1
101	336781-11111	Трубка	1
102	120011-04400	Уплотнительное кольцо	1
103	100412-10055	Болт	4
104	108002-10025	Пружинная шайба	4
105	550781-11220	Шланг	1
106	130310-04800	Зажим	2
107	336781-11121	Трубка	1
108	550781-11240	Уплотнительное кольцо	1
109	331781-11240	Болт	4
110	108002-10025	Пружинная шайба	4
111	322781-11130	Фланец	1
112	120011-02900	Уплотнительное кольцо	1
113	331781-11240	Болт	4
114	108002-10025	Пружинная шайба	4
115	311821-11220	Адаптер	1
116	336781-11132	Шланг	1
117	121110-32500	Виниловый шланг	1
118	336781-11152	Шланг	1
119	121110-32500	Виниловый шланг	1
120	336781-11170	Трубка	1
121	336781-11260	Угловой штуцер	1
122	120112-91000	Кольцо O	1
123	550511-21320	Пробка	1
124	550901-16110	Адаптер	1
125	120112-91000	Кольцо O	1
126	336781-11181	Трубка	1
127	336781-11310	Тройник	1
128	120112-91000	Кольцо O	1
129	352781-11290	Угловой штуцер	1
130	123111-18045	Разъём	1
131	336781-11160	Шланг	1
132	336781-11222	Тройник	1
133	322781-11170	Уплотнительное кольцо	2
134	336781-11340	Угловой штуцер	1
135	322781-11170	Уплотнительное кольцо	2
136	336781-11330	Шланг	1
137	130310-04800	Зажим	2
138	125210-09090	Шланг	1
139	352531-11140	Угловой штуцер	1
140	121110-25750	Шланг	1
141	334271-11140	Хомут	3
142	100412-10016	Болт	2
143	108002-10025	Пружинная шайба	2
144	108202-10020	Шайба	2
145	336781-11250	Хомут	2
146	100412-10055	Болт	1
147	108002-10025	Пружинная шайба	1
148	104512-10080	Гайка	1
149	130410-10000	Ленточный зажим	1
201	336781-21112	Гидробак	1
202	335781-21130	Страинер масляный	1
203	120001-04100	Уплотнительное кольцо	1
003	100112-16030	Болт	4
004	550811-11440	Шайба	4
005	336781-31000	Фильтр	1
006	336781-00110	Кронштейн	1
007	100412-10020	Болт	2
008	108002-10025	Пружинная шайба	2
009	108202-10020	Шайба	2
010	336781-00120	Пластина	2
011	100312-10020	Болт	2
012	108002-10025	Пружинная шайба	2
204	331781-21160	Крышка	1
205	331781-21170	Манжета	1
206	100312-08020	Болт	8
207	108002-08020	Пружинная шайба	8
208	322781-21150	Указатель	1
209	322781-21161	Крышка	1
210	100412-10016	Болт	2
211	108002-10025	Пружинная шайба	2
212	311781-11270	Пробка	1
217	322781-21170	Пробка	1
218	120001-03800	Уплотнительное кольцо	1
301	336781-31110	Фильтр	1
401	336711-11000	Насос	1
402	100312-10025	Болт	1
403	108002-10025	Пружинная шайба	1
501	336731-00000	Клапан котрол	1
502	100412-10030	Болт	4
503	108002-10025	Пружинная шайба	4
504	104512-10080	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
