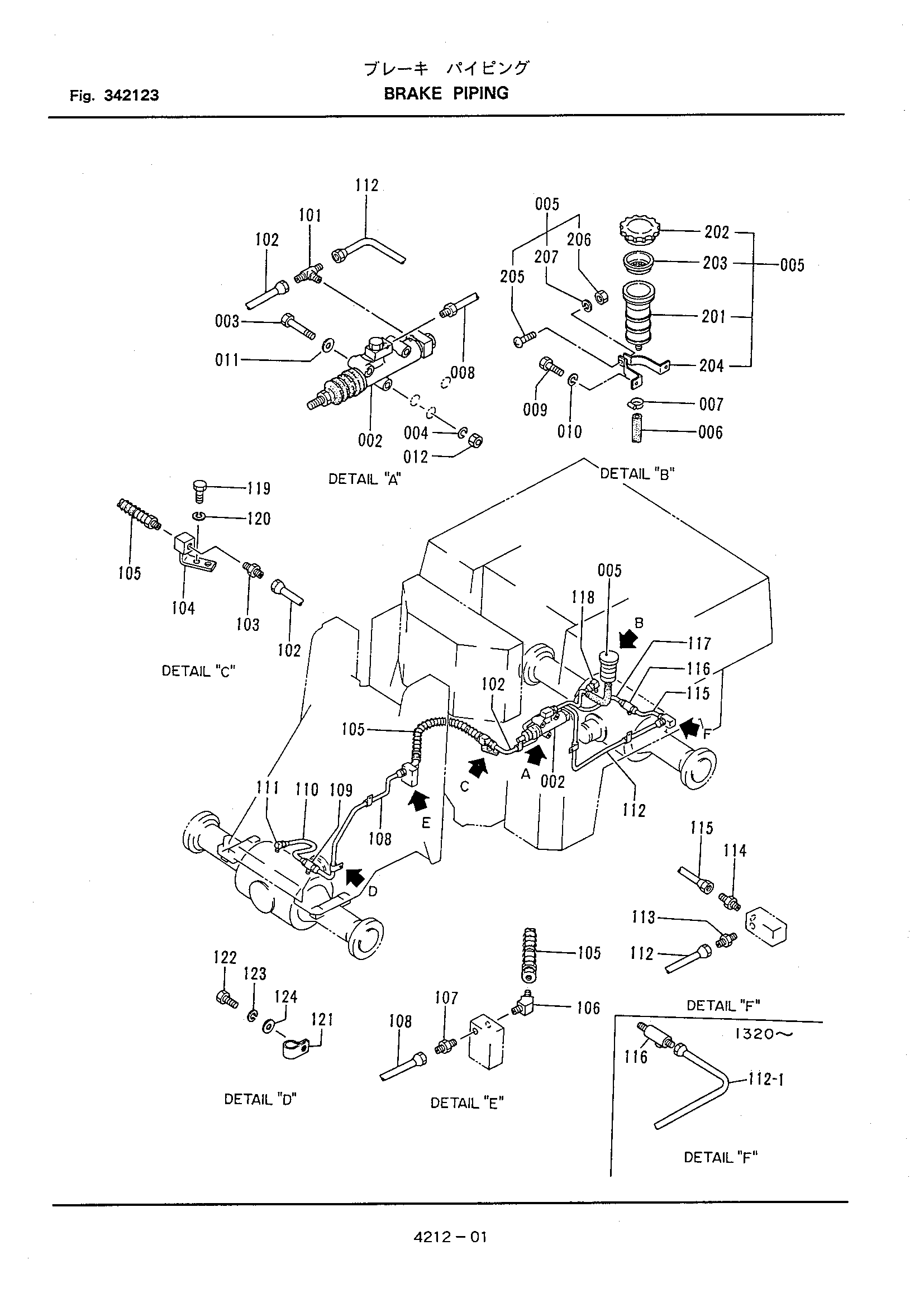

Тормоз пипнг — HITACHI LX30

Заводская схема «Тормоз пипнг» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
002	321421-25000	Гидроцилиндр. главный	1
003	100412-10060	Болт	3
003-1	100412-10070	Болт	3
004	108002-10025	Пружинная шайба	3
005	321421-12110	Бак	1
201	321421-12150	Гидробак	1
202	321421-12160	Колпачок	1
203	321421-12170	Сетчатый фильтр	1
204	321421-12180	Лента	1
205	101102-05020	Винт	1
206	103202-05032	Гайка	1
207	108002-05013	Пружинная шайба	1
006	336421-00110	Шланг	1
007	130310-01600	Хомут шланга	2
008	336421-00120	Трубка	1
009	100312-08016	Болт	2
009-1	100312-08012	Болт	2
010	108002-08020	Пружинная шайба	2
011	108202-10020	Шайба	3
012	104512-10080	Гайка	3
101	135007-06020	Тройник	1
102	336421-12110	Трубка	1
103	135002-06020	Разъём	1
104	336421-12120	Адаптер	1
105	336421-12130	Шланг	1
105-1	336421-12131	Шланг	1
106	341421-11120	Угловой штуцер	1
107	135002-06020	Разъём	1
108	336421-12140	Трубка	1
109	135007-06010	Тройник	1
110	334421-12130	Трубка	1
111	135005-06010	Угловой штуцер	1
112	336421-12150	Трубка	1
112-1	336421-12151	Трубка	1
113	135002-06010	Разъём	1
114	135002-06010	Разъём	1
115	336421-12160	Трубка	1
116	135007-06010	Тройник	1
117	334421-12130	Трубка	1
118	135005-06010	Угловой штуцер	1
119	100412-10016	Болт	2
120	108002-10025	Пружинная шайба	2
121	346421-12150	Хомут	5
122	100412-10016	Болт	5
123	108002-10025	Пружинная шайба	5
124	108202-10020	Шайба	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
