HST трубопроводы — HITACHI LX30

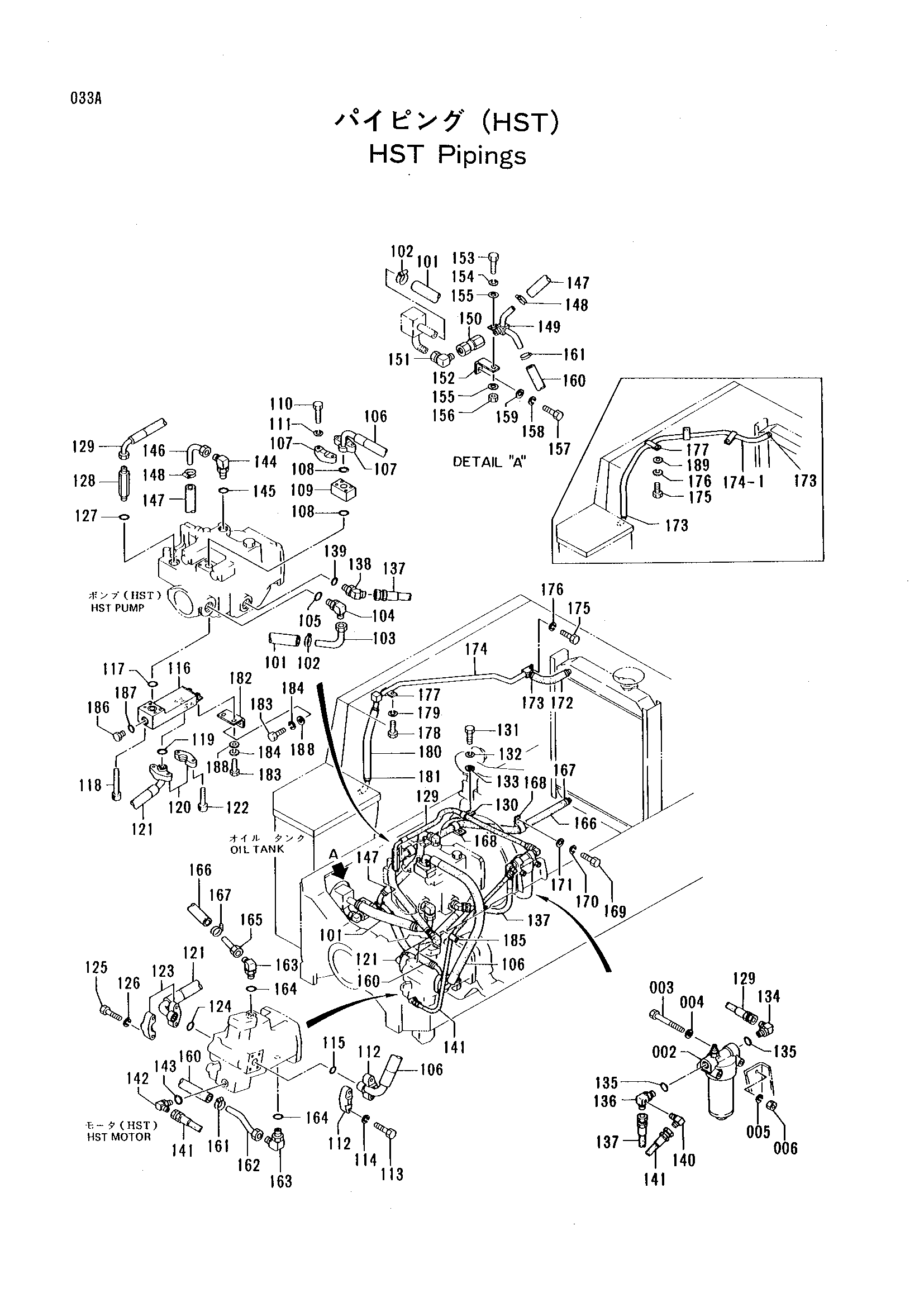

Заводская схема «HST трубопроводы» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
002	4233624	Фильтр	1
003	J551000	Болт	2
004	A590110	Шайба	2
005	A589910	Пружинная шайба	2
006	J640410	Гайка	2
101	4236954	Шланг	1
102	4274188	Хомут шланга	2
103	4233595	Трубка	1
104	4234031	Угловой штуцер	1
105	933277	Уплотнительное кольцо	1
106	4236955	Шланг	1
107	4233602	Разъёмный фланец	2
108	4233941	Уплотнительное кольцо	2
109	4236956	Фланец	1
110	J541065	Болт	4
111	A589910	Пружинная шайба	4
112	4236958	Разъёмный фланец	2
113	J541245	Болт	4
114	A589912	Пружинная шайба	4
115	4237256	Уплотнительное кольцо	1
116	4236957	Фланец	1
117	4233941	Уплотнительное кольцо	1
118-01	M341075	Болт с внутренним шестигранником	4
118-02	4235255	Болт с внутренним шестигранником	4
119	4233941	Уплотнительное кольцо	1
120	4233602	Разъёмный фланец	2
121	4237119	Шланг	1
122-01	M341036	Болт с внутренним шестигранником	4
122-02	4235254	Болт с внутренним шестигранником	4
123	4236958	Разъёмный фланец	2
124	4237256	Уплотнительное кольцо	1
125	J541245	Болт	4
126	A589912	Пружинная шайба	4
127	4506418	Уплотнительное кольцо	1
128	4236959	Адаптер	1
129-01	4236960	Шланг	1
129-02	4282100	Шланг	1
130	4233961	Хомут	1
131	J531020	Болт	1
132	A589910	Пружинная шайба	1
133	A590110	Шайба	1
134	4234019	Угловой штуцер	1
135	4506418	Уплотнительное кольцо	2
136-01	4233605	Угловой штуцер	1
136-02	4251171	Угловой штуцер	1
137	4236961	Шланг	1
138	4233604	Угловой штуцер	1
139	4506418	Уплотнительное кольцо	1
140	4233998	Угловой штуцер	1
141-01	4236962	Шланг	1
141-02	4282099	Шланг	1
142	4233608	Угловой штуцер	1
143	957366	Уплотнительное кольцо	1
144-01	4233613	Угловой штуцер	1
144-02	4254717	Угловой штуцер	1
145	4506418	Уплотнительное кольцо	1
146	4236963	Трубка	1
147	4236964	Шланг	1
148	4017573	Зажим	2
149	4236965	Тройник	1
150	4233620	Обратный клапан	1
151-01	4234115	Угловой штуцер	1
151-02	4259423	Разъём	1
152	4236966	Кронштейн	1
153	J551025	Болт	1
154	A589910	Пружинная шайба	1
155	A590110	Шайба	2
156	J640410	Гайка	1
157	J551020	Болт	1
158	A589910	Пружинная шайба	1
159	A590110	Шайба	1
160-01	4233611	Шланг	1
160-02	4236967	Шланг	1
161	4017573	Зажим	2
162-01	4236968	Трубка	1
162-02	4254718	Трубка	1
163-01	4233613	Угловой штуцер	2
163-02	4254717	Угловой штуцер	2
164	4506418	Уплотнительное кольцо	2
165	4233617	Трубка	1
166-01	4236969	Шланг	1
166-02	4259425	Шланг	1
167	4017573	Зажим	2
168-01	4233948	Хомут	3
168-02	4236970	Хомут	3
169	J551016	Болт	3
170	A589910	Пружинная шайба	3
171	A590110	Шайба	3
172-01	4233611	Шланг	1
172-02	4236971	Шланг	1
173	4017573	Зажим	2
174-01	4236972	Трубка	1
174-02	4253712	Шланг	1
175	J551016	Болт	1
176	A589910	Пружинная шайба	1
177-01	4233943	Хомут	1
177-02	4233948	Хомут	3
178	J530816	Болт	1
179	A590908	Пружинная шайба	1
180	4233611	Шланг	1
181	4017573	Зажим	2
182	4236973	Кронштейн	1
183	J531020	Болт	4
184	A589910	Пружинная шайба	4
185	4234008	Хомут	1
186	4236974	Пробка	1
187	4506418	Уплотнительное кольцо	1
188	A590110	Шайба	4
189	A590110	Шайба	3
