Гидроцилиндр рулевого управления — HITACHI LX30

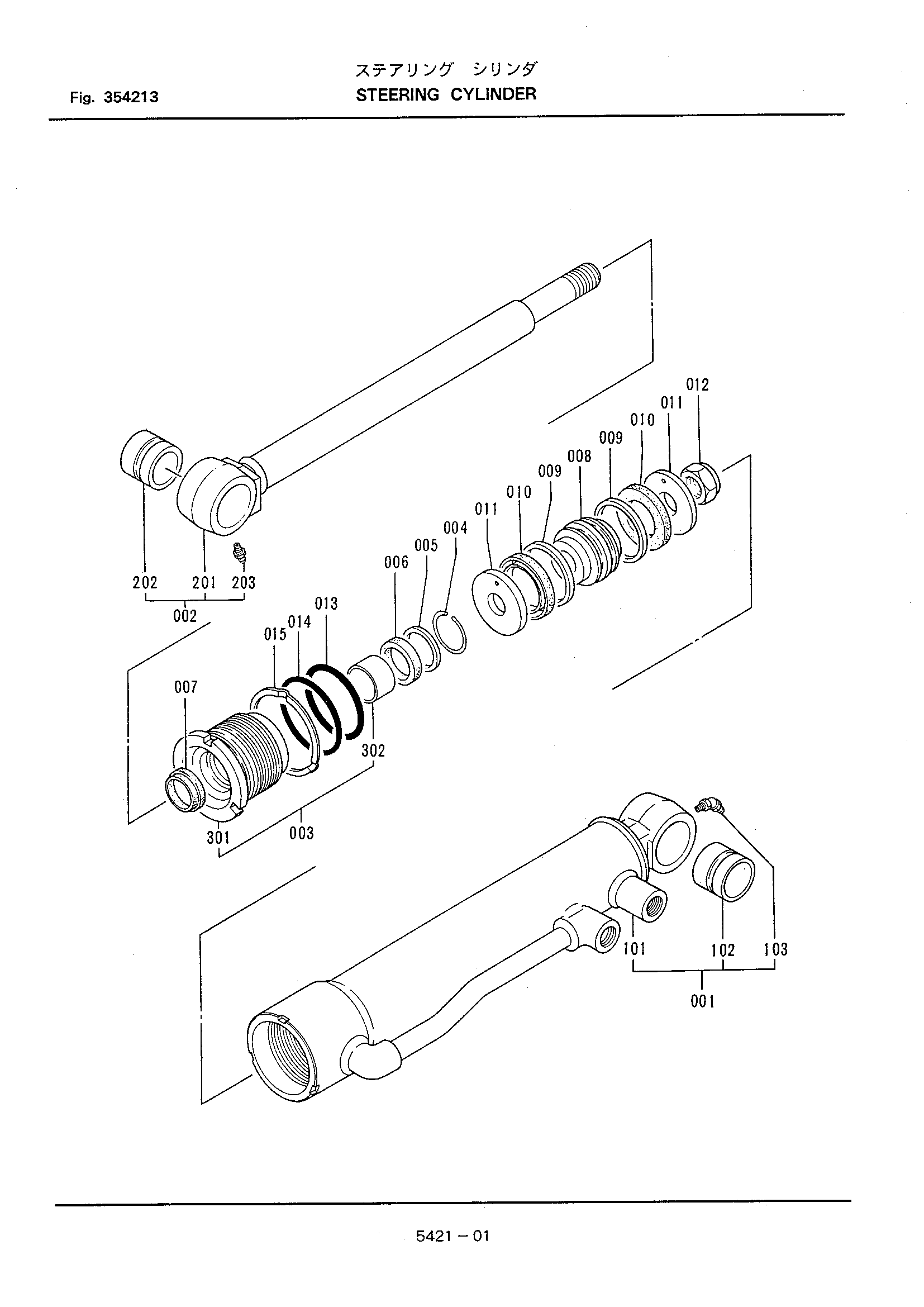

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 335541-21000 | Гидроцилиндр | 1 | |
| 002 | 335541-21140 | Шток | 1 |
| 003 | 335541-21160 | Головка | 1 |
| 004 | 331541-21240 | Кольцо | 1 |
| 005 | 331541-21230 | Кольцо | 1 |
| 006 | 331541-21220 | Кольцо | 1 |
| 007 | 321541-21210 | Грязесъёмное кольцо | 1 |
| 008 | 335541-21190 | Поршень | 1 |
| 009 | 311541-21280 | Поршневое кольцо | 2 |
| 010 | 331541-21280 | Кольцо | 2 |
| 011 | 331541-21260 | Держатель у-ринг | 2 |
| 012 | 331541-21330 | U-образная гайка | 1 |
| 013 | 120011-06000 | Уплотнительное кольцо | 1 |
| 014 | 120002-06500 | Уплотнительное кольцо | 1 |
| 015-01 | 311541-21250 | Шайба | 1 |
| 015-02 | 335541-99110 | Комплект | 1 |
| 102 | 311541-21130 | Втулка | 1 |
| 103 | 110002-01000 | Штуцер | 1 |
| 202 | 311541-21130 | Втулка | 1 |
| 203 | 110001-01000 | Штуцер | 1 |
| 302 | 331541-21190 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
