Поворотный плуг — HITACHI LX30

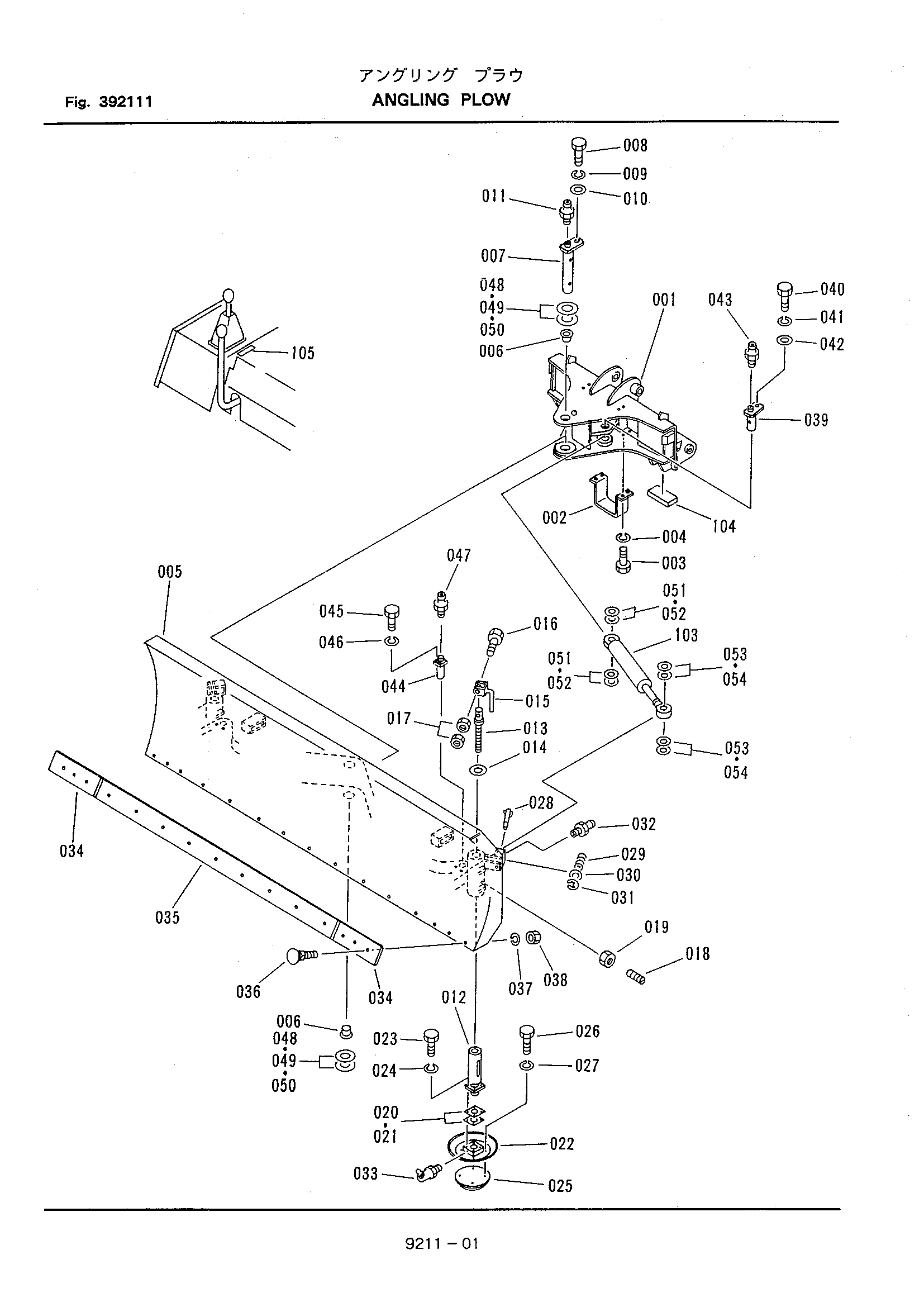

Заводская схема «Поворотный плуг» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336921-11110 | Рама | 1 |
| 002 | 332921-11120 | Кронштейн | 1 |
| 003 | 100412-12020 | Болт | 4 |
| 004 | 108002-12030 | Пружинная шайба | 4 |
| 005 | 336921-11120 | Плуг | 1 |
| 006 | 332921-11140 | Втулка | 2 |
| 007 | 336921-11130 | Палец | 1 |
| 008 | 100412-12020 | Болт | 1 |
| 009 | 108002-12030 | Пружинная шайба | 1 |
| 010 | 311811-11270 | Шайба | 1 |
| 011 | 110001-01000 | Штуцер | 1 |
| 012 | 322921-11140 | Шток | 2 |
| 013 | 322921-11150 | Винт | 2 |
| 014 | 332921-11170 | Шайба | 2 |
| 015 | 332921-11180 | Рукоятка | 2 |
| 016 | 100412-12085 | Болт | 2 |
| 017 | 104512-12100 | Гайка | 4 |
| 018 | 101321-16045 | Винт | 2 |
| 019 | 103312-16130 | Гайка | 2 |
| 020 | 610811-11180 | Регулировочная шайба | 1 |
| 021 | 610811-11190 | Регулировочная шайба | 1 |
| 022 | 322921-11160 | Слеигх | 2 |
| 023 | 100412-12035 | Болт | 8 |
| 024 | 108002-12030 | Пружинная шайба | 8 |
| 025 | 322921-11170 | Башмак | 2 |
| 026 | 100412-12025 | Болт | 8 |
| 027 | 108002-12030 | Пружинная шайба | 8 |
| 028 | 332921-11240 | Палец | 2 |
| 029 | 332921-11250 | Пружина | 2 |
| 030 | 108202-16030 | Шайба | 2 |
| 031 | 111511-01610 | Стопорное кольцо | 2 |
| 032 | 110001-01000 | Штуцер | 2 |
| 033 | 110002-01000 | Штуцер | 2 |
| 034 | 336921-11140 | Кромка | 1 |
| 035 | 610811-21130 | Кромка | 2 |
| 036 | 610811-21180 | Болт | 16 |
| 037 | 108002-12030 | Пружинная шайба | 16 |
| 038 | 103712-12100 | Гайка | 16 |
| 039 | 322921-11180 | Палец | 2 |
| 040 | 100412-12020 | Болт | 2 |
| 041 | 108002-12030 | Пружинная шайба | 2 |
| 042 | 311811-11270 | Шайба | 2 |
| 043 | 110002-01000 | Штуцер | 2 |
| 044 | 352541-11120 | Палец | 2 |
| 045 | 100412-10025 | Болт | 4 |
| 046 | 108002-10025 | Пружинная шайба | 4 |
| 047 | 110001-01000 | Штуцер | 2 |
| 048 | 341611-15130 | Регулировочная шайба | 1 |
| 049 | 341611-15140 | Регулировочная шайба | 1 |
| 050 | 550901-12130 | Регулировочная шайба | 1 |
| 051 | 334811-11330 | Регулировочная шайба | 1 |
| 052 | 334811-11340 | Регулировочная шайба | 1 |
| 053 | 321811-11310 | Регулировочная шайба | 1 |
| 054 | 321811-11320 | Регулировочная шайба | 1 |
| 103 | 334831-15000 | Гидроцилиндр | 2 |
| 104 | 322921-10110 | Ограничитель | 2 |
| 105 | 610871-21140 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
