Радиатор — HITACHI LX30

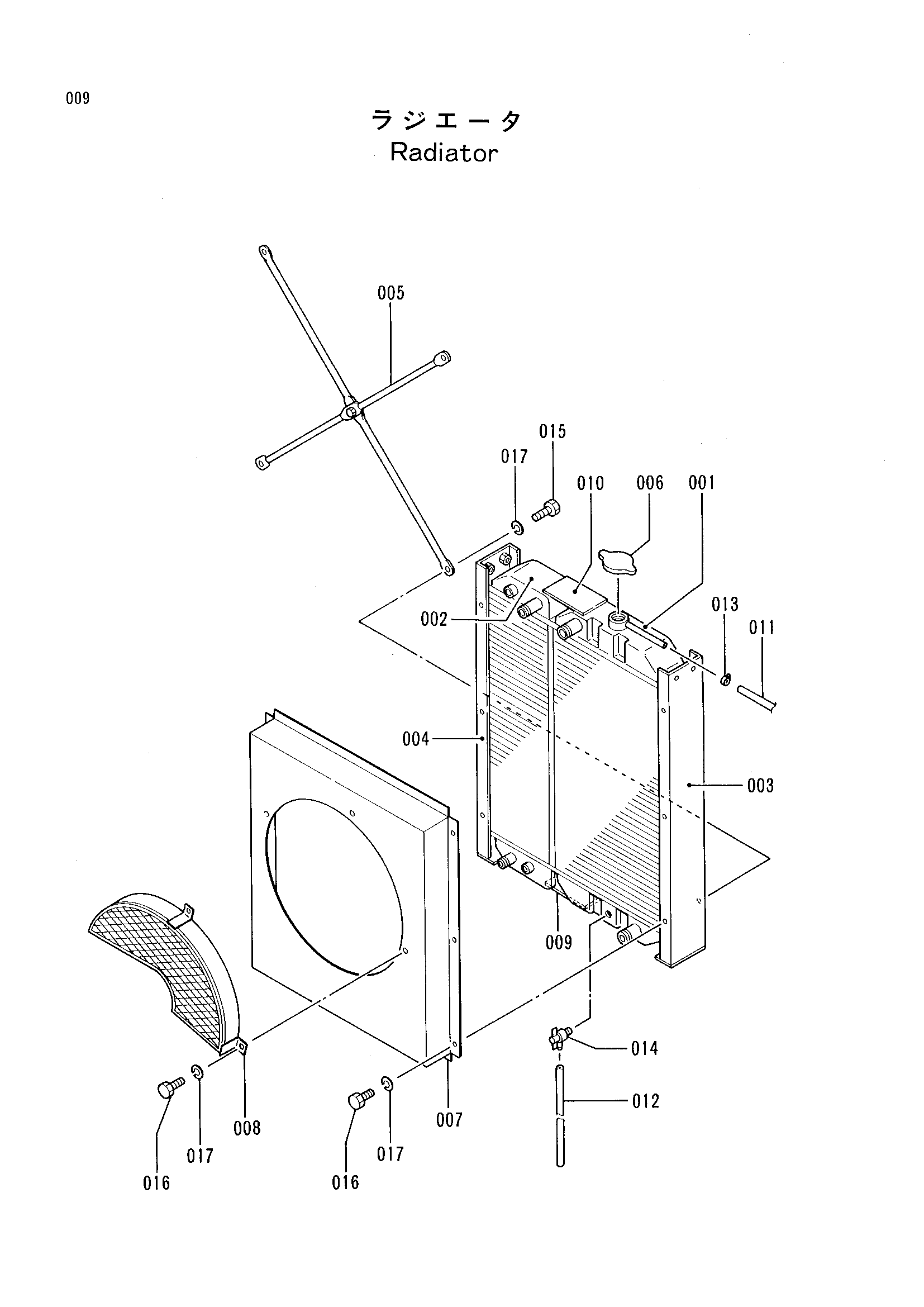

Заводская схема «Радиатор» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4234172 | Радиатор | 1 | |
| 003 | 4234173 | Кронштейн | 1 |
| 004 | 4234174 | Кронштейн | 1 |
| 005 | 4234175 | Штанга | 1 |
| 006 | 4233332 | Колпачок | 1 |
| 007 | 4234176 | Воздуховод | 1 |
| 008 | 4234177 | Защита вентилятор | 1 |
| 009 | 4233335 | Пластина | 1 |
| 010 | 4233336 | Пластина | 1 |
| 011 | 4234178 | Шланг | 1 |
| 012 | 4237390 | Шланг | 1 |
| 013 | 4233337 | Хомут | 1 |
| 014 | 4234179 | Кокк дренажный | 1 |
| 015 | J530820 | Болт | 4 |
| 016 | J530815 | Болт | 9 |
| 017 | A590908 | Пружинная шайба | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
