Карданный вал вал — HITACHI LX30

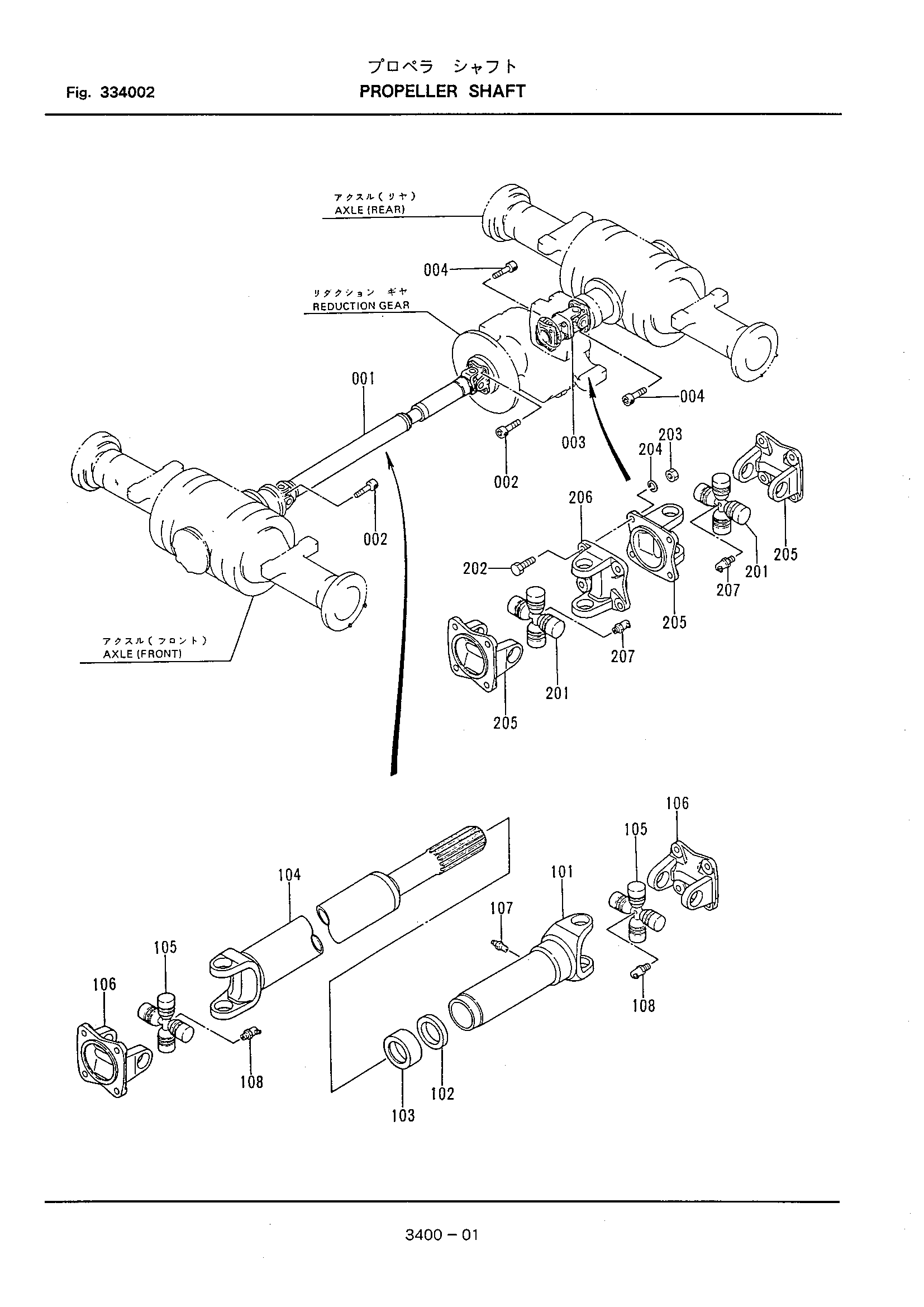

Заводская схема «Карданный вал вал» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336341-12000 | Вал проп. | 1 |
| 002 | 100921-12025 | Болт с внутренним шестигранником | 8 |
| 003 | 336341-14000 | Вал проп. | 1 |
| 004 | 100921-12025 | Болт с внутренним шестигранником | 8 |
| 101 | 336341-12110 | Вилка | 1 |
| 102 | 336341-12120 | Уплотнение смазка | 1 |
| 103 | 312341-12140 | Крышка | 1 |
| 104 | 336341-12130 | Трубка | 1 |
| 105 | 336341-12140 | Джоурнал | 2 |
| 106 | 336341-12150 | Фланец | 2 |
| 107 | 110001-02000 | Штуцер | 1 |
| 108 | 336341-12160 | Штуцер | 2 |
| 201 | 336341-12140 | Джоурнал | 2 |
| 202 | 100422-12030 | Болт | 4 |
| 203 | 104512-12100 | Гайка | 4 |
| 204 | 108002-12030 | Пружинная шайба | 4 |
| 205 | 336341-12150 | Фланец | 3 |
| 206 | 336341-14110 | Фланец | 1 |
| 207 | 336341-12160 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
