Насос группа — HITACHI LX30

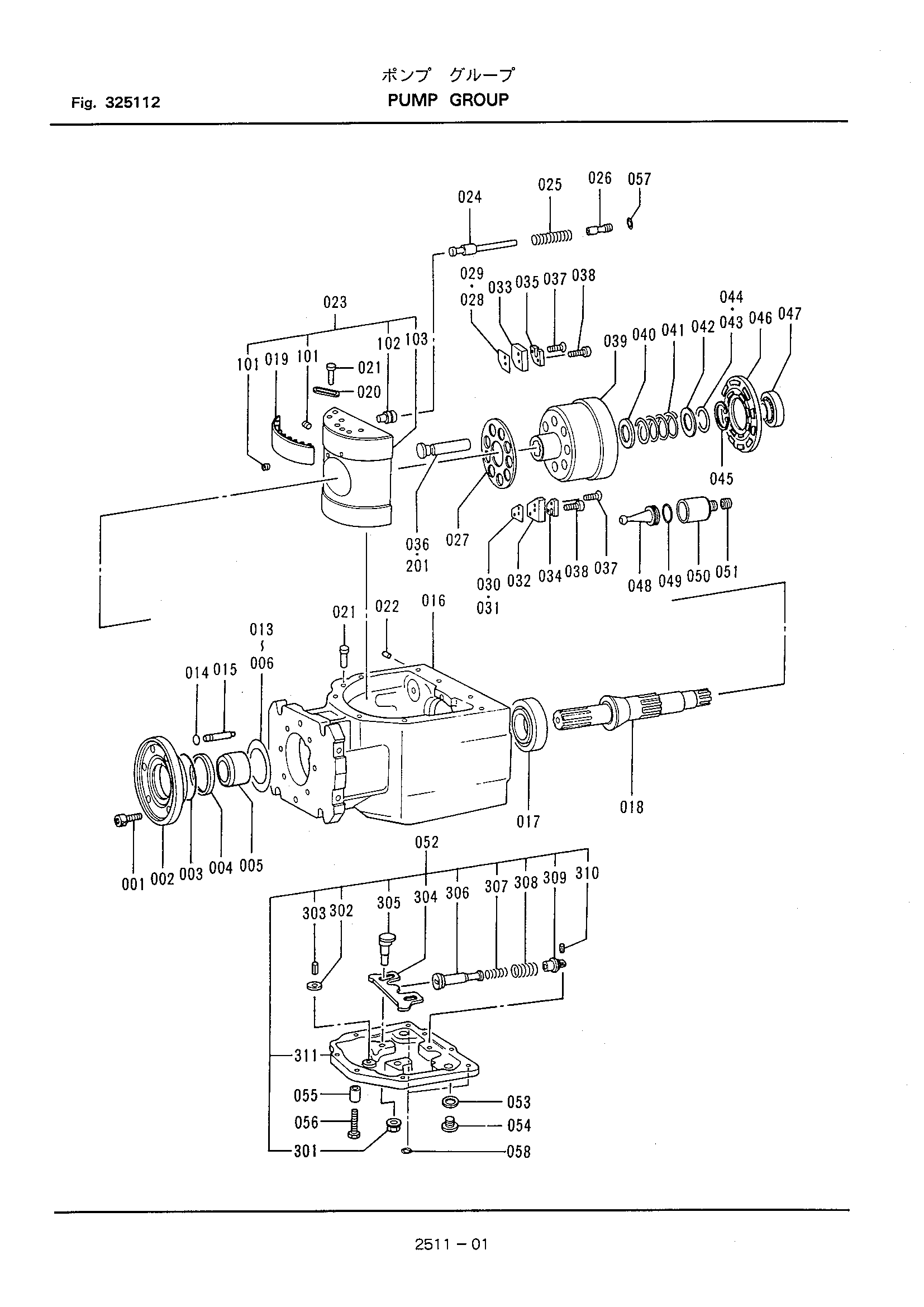

Заводская схема «Насос группа» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 100921-06012 | Болт | 6 |
| 002 | 336251-11110 | Крышка | 1 |
| 003 | 322251-11120 | Уплотнительное кольцо | 1 |
| 004 | 322251-11130 | Масляное уплотнение | 1 |
| 004-1 | 322251-11131 | Уплотнение, масляный | 1 |
| 005 | 336251-11120 | Кольцо | 1 |
| 006 | 336251-11130 | Проставка | 1 |
| 007 | 336251-11140 | Проставка | 1 |
| 008 | 336251-11150 | Проставка | 1 |
| 009 | 336251-11160 | Проставка | 1 |
| 010 | 336251-11170 | Проставка | 1 |
| 011 | 336251-11180 | Проставка | 1 |
| 012 | 336251-11190 | Проставка | 1 |
| 013 | 336251-11210 | Проставка | 1 |
| 014 | 120051-00500 | Уплотнительное кольцо | 2 |
| 015 | 336251-11220 | Палец | 2 |
| 016 | 336251-11230 | Корпус | 1 |
| 017 | 336251-11240 | Подшипник | 1 |
| 018 | 336251-11250 | Вал | 1 |
| 019 | 336251-11260 | Подшипник | 2 |
| 020 | 336251-11270 | Зажим | 2 |
| 021 | 322251-11310 | Палец | 4 |
| 022 | 101221-06006 | Винт | 1 |
| 023 | 336251-11280 | Пластина свасх | 1 |
| 024 | 336251-11320 | Трубка | 1 |
| 025 | 336251-11330 | Пружина | 1 |
| 026 | 336251-11340 | Палец | 1 |
| 027 | 336251-11350 | Фиксатор | 1 |
| 027-1 | 336251-11351 | Фиксатор | 1 |
| 028 | 322251-11410 | Регулировочная шайба | 1 |
| 029 | 322251-11420 | Регулировочная шайба | 1 |
| 030 | 322251-11430 | Регулировочная шайба | 1 |
| 031 | 322251-11440 | Регулировочная шайба | 1 |
| 032 | 336251-11360 | Проставка | 2 |
| 033 | 336251-11370 | Проставка | 2 |
| 034 | 322251-11470 | Держатель | 2 |
| 035 | 322251-11480 | Держатель | 2 |
| 036 | 336251-11380 | Поршень | 1 |
| 036-1 | 336251-11381 | Поршень в сборе | 1 |
| 037 | 322251-11520 | Болт | 4 |
| 038 | 322251-11530 | Болт | 4 |
| 039 | 336251-11410 | Блок гидроцилиндра | 1 |
| 039-1 | 336251-11411 | Блок, гидроцилиндр | 1 |
| 040 | 336251-11420 | Пластина | 1 |
| 041 | 336251-11430 | Пружина | 1 |
| 041-1 | 336251-11431 | Пружина | 1 |
| 042 | 336251-11440 | Пластина 4.0 | 1 |
| 043 | 336251-11450 | Пластина 0.3 | 1 |
| 044 | 336251-11460 | Пластина 0.5 | 1 |
| 045 | 336251-11470 | Кольцо | 1 |
| 046 | 336251-11480 | Пластина клапан | 1 |
| 046-1 | 336251-11481 | Пластина | 1 |
| 047 | 336251-11490 | Подшипник | 1 |
| 048 | 336251-11510 | Поршень серво | 4 |
| 049 | 336251-11520 | Уплотнение кольцо | 4 |
| 050 | 336251-11530 | Корпус | 4 |
| 051 | 336251-11540 | Винт | 4 |
| 052 | 336251-11550 | Крышка | 1 |
| 052-1 | 336251-11551 | Крышка в сборе | 1 |
| 053 | 120011-01800 | Уплотнительное кольцо | 2 |
| 054 | 322251-11780 | Пробка | 2 |
| 055 | 322251-11790 | Пружинный штифт | 2 |
| 056 | 100122-08030 | Болт | 8 |
| 301 | 322251-11680 | Гайка | 2 |
| 057 | 336251-11580 | Уплотнительное кольцо | 1 |
| 058 | 336251-11590 | Уплотнение кольцо | 2 |
| 058-1 | 322251-13350 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
