Прямая лопата пипнг — HITACHI LX30

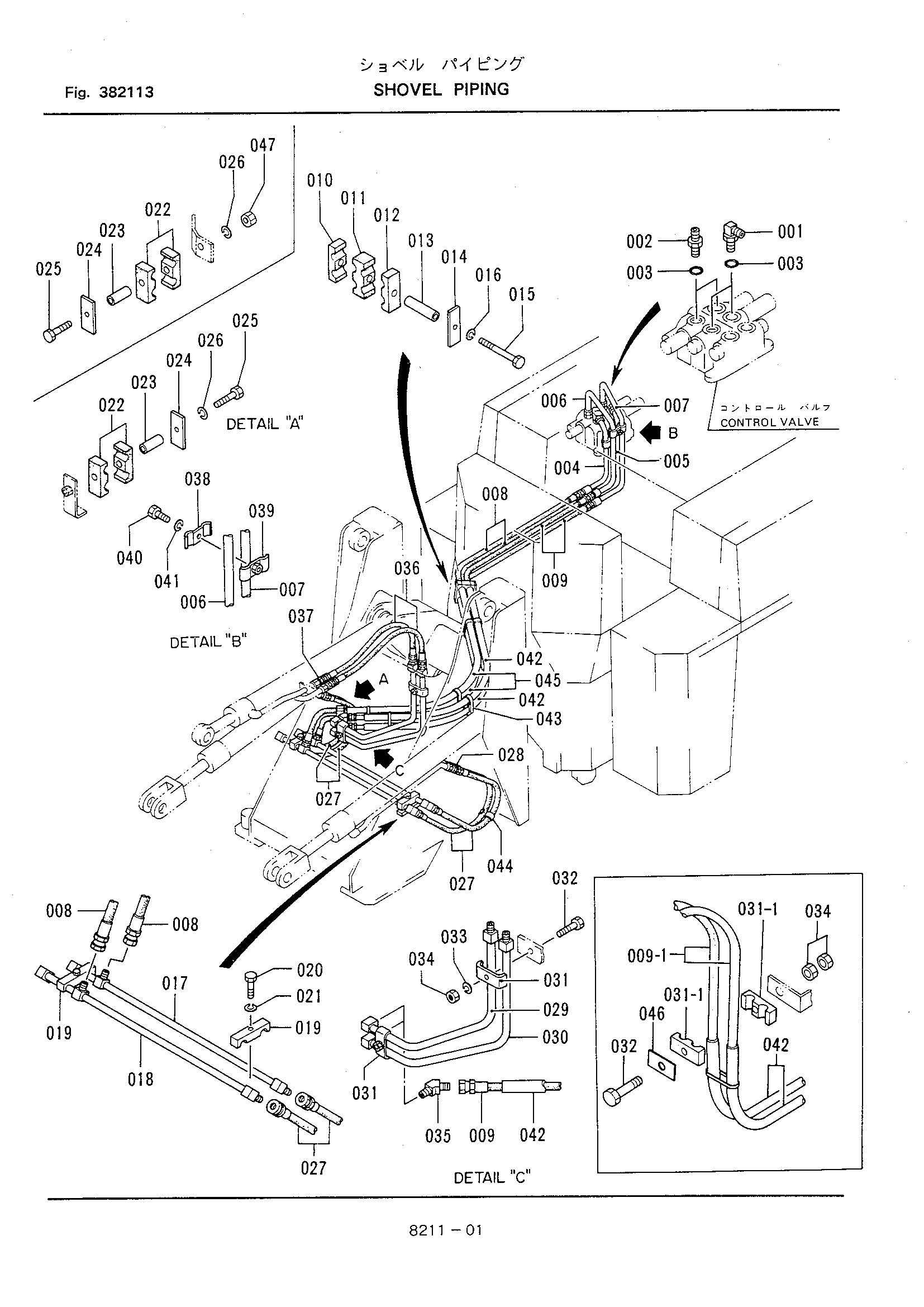

Заводская схема «Прямая лопата пипнг» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 331821-11230 | Угловой штуцер | 2 |
| 002 | 226821-11110 | Адаптер | 2 |
| 003 | 120112-90800 | Кольцо O | 4 |
| 004 | 336821-11110 | Трубка | 1 |
| 005 | 336821-11120 | Трубка | 1 |
| 006 | 336821-11130 | Трубка | 1 |
| 007 | 336821-11140 | Трубка | 1 |
| 008 | 336821-11150 | Шланг | 2 |
| 008-1 | 336821-11151 | Шланг | 2 |
| 008-2 | 336821-11480 | Шланг | 2 |
| 009 | 336821-11160 | Шланг | 2 |
| 009-1 | 336821-11320 | Шланг | 2 |
| 009-2 | 336821-11321 | Шланг | 2 |
| 009-3 | 336821-11490 | Шланг | 2 |
| 010 | 336821-11180 | Резиновая прокладка | 1 |
| 011 | 336821-11190 | Резиновая прокладка | 1 |
| 012 | 336821-11290 | Резиновая прокладка | 1 |
| 013 | 336821-11310 | Трубка | 1 |
| 014 | 336821-11210 | Пластина | 1 |
| 015 | 100412-10080 | Болт | 1 |
| 016 | 108002-10025 | Пружинная шайба | 1 |
| 017 | 336821-11220 | Трубка | 1 |
| 018 | 336821-11230 | Трубка | 1 |
| 019 | 332821-11190 | Хомут | 2 |
| 020 | 100412-12040 | Болт | 2 |
| 020-1 | 100412-12045 | Болт | 2 |
| 021 | 108002-12030 | Пружинная шайба | 2 |
| 022 | 336821-11180 | Резиновая прокладка | 2 |
| 023 | 336821-11240 | Трубка | 1 |
| 024 | 336821-11210 | Пластина | 1 |
| 025 | 100412-10060 | Болт | 1 |
| 026 | 108002-10025 | Пружинная шайба | 1 |
| 027 | 336821-11250 | Шланг | 4 |
| 027-1 | 336821-11251 | Шланг | 4 |
| 027-2 | 125230-09075 | Шланг | 4 |
| 027-3 | 336821-11510 | Шланг | 4 |
| 028 | 352531-11130 | Адаптер | 4 |
| 029 | 336821-11260 | Трубка | 1 |
| 030 | 336821-11270 | Трубка | 1 |
| 031 | 550821-11240 | Держатель | 2 |
| 031-1 | 322821-11130 | Резиновая прокладка | 2 |
| 032 | 100412-10040 | Болт | 2 |
| 032-1 | 100412-10055 | Болт | 1 |
| 033 | 108002-10025 | Пружинная шайба | 2 |
| 034 | 104512-10080 | Гайка | 2 |
| 035 | 352531-11140 | Угловой штуцер | 2 |
| 036 | 336821-11280 | Шланг | 2 |
| 037 | 352531-11130 | Адаптер | 2 |
| 038 | 226821-11250 | Хомут | 2 |
| 039 | 226821-11260 | Хомут | 2 |
| 040 | 100412-10030 | Болт | 2 |
| 041 | 108002-10025 | Пружинная шайба | 2 |
| 042 | 121110-25810 | Защита, винйл | 4 |
| 042-1 | 121110-25810 | Защита, винйл | 2 |
| 042-2 | 336821-11330 | Шланг | 2 |
| 043 | 130410-10000 | Ленточный зажим | 6 |
| 044 | 332821-11260 | Хомут | 2 |
| 045 | 121110-32810 | Шланг | 2 |
| 045-1 | 336821-11330 | Шланг | 2 |
| 046 | 322821-11150 | Пластина | 1 |
| 047 | 104512-10080 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
