Рулевое управление — HITACHI LX30

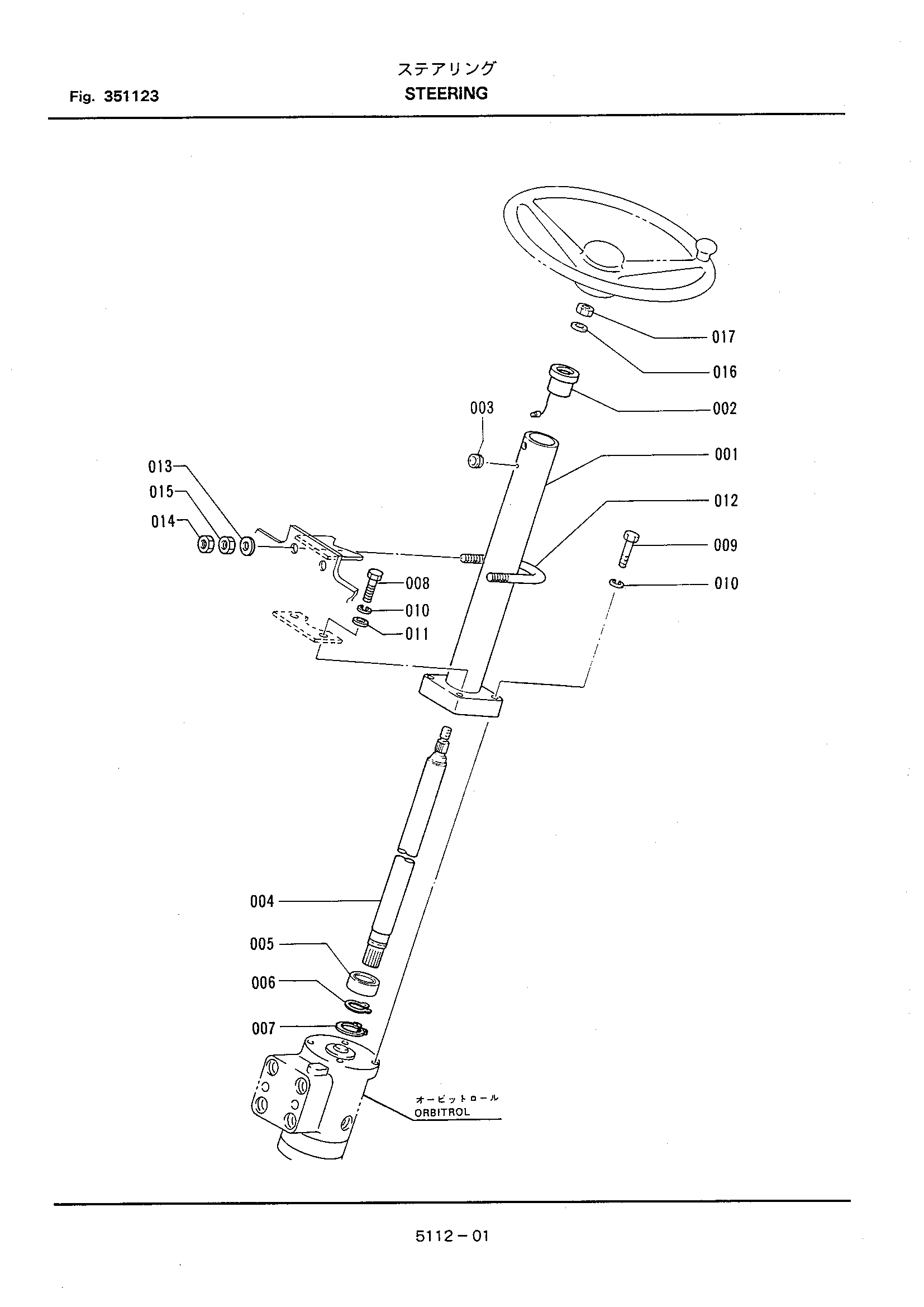

Заводская схема «Рулевое управление» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 322511-12110 | Колумн | 1 |
| 002 | 331511-12120 | Колумн | 1 |
| 003 | 156100-04100 | Уплотнительная втулка | 1 |
| 004 | 322511-12120 | Вал | 1 |
| 005 | 140136-06004 | Подшипник | 1 |
| 006 | 111511-02012 | Стопорное кольцо | 1 |
| 007 | 111611-04217 | Стопорное кольцо | 1 |
| 008 | 100312-10055 | Болт | 2 |
| 009 | 100312-10050 | Болт | 2 |
| 010 | 108002-10025 | Пружинная шайба | 4 |
| 011 | 108202-10020 | Шайба | 2 |
| 012 | 322511-12130 | U-образный болт | 1 |
| 013 | 108202-12025 | Плоская шайба | 2 |
| 014 | 104412-12070 | Гайка | 2 |
| 014-1 | 104402-12070 | Гайка | 2 |
| 015 | 104512-12100 | Гайка | 2 |
| 016 | 108202-14025 | Плоская шайба | 1 |
| 017 | 104512-14110 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
