Насос группа — HITACHI LX30

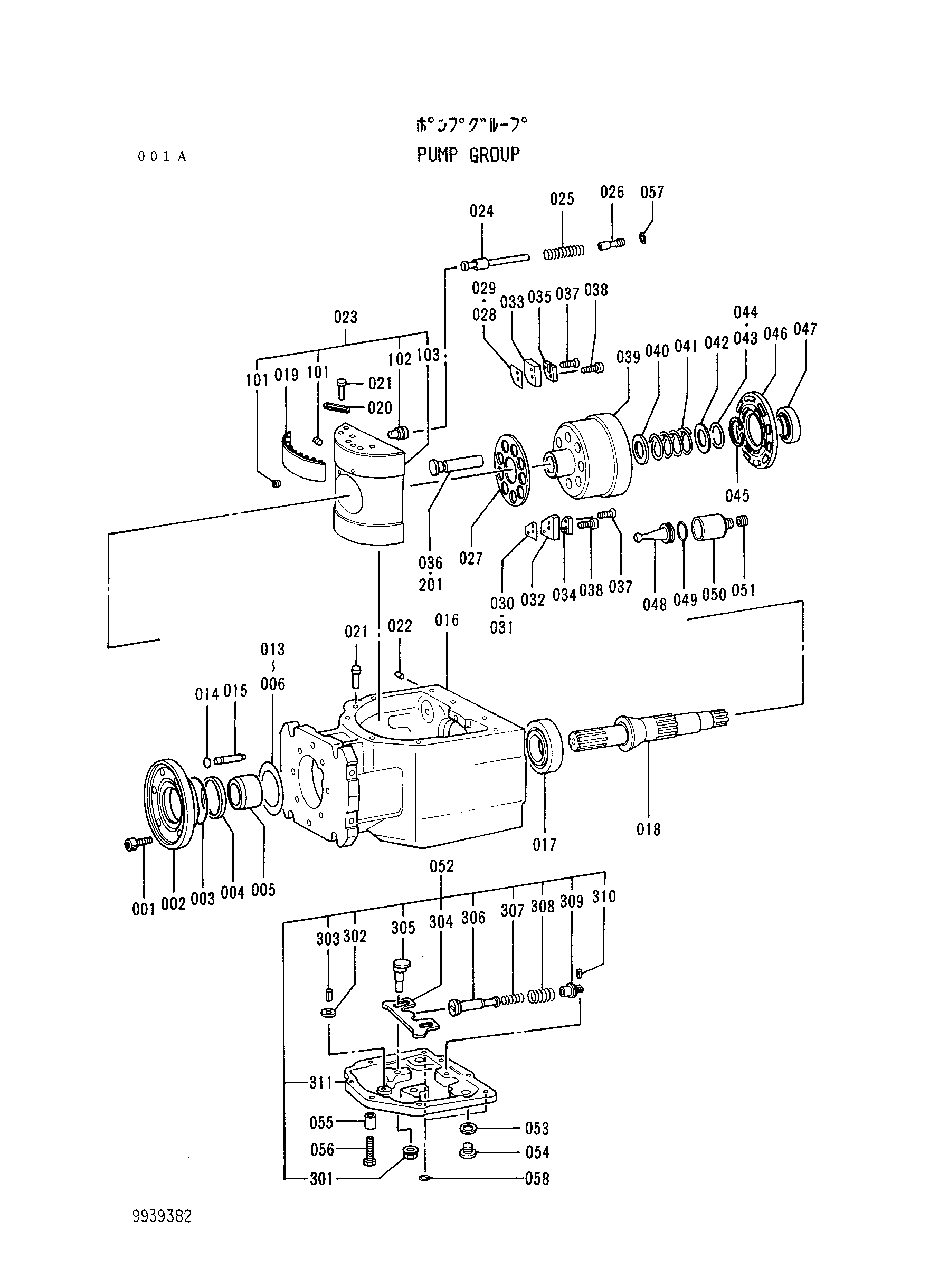

Заводская схема «Насос группа» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | M340613 | Болт с внутренним шестигранником | 6 |
| 002 | 4236863 | Крышка | 1 |
| 003 | 4233436 | Уплотнительное кольцо | 1 |
| 004 | 4233437 | Масляное уплотнение | 1 |
| 005 | 4236864 | Кольцо | 1 |
| 006 | 4236865 | Проставка 1.00 | 1 |
| 007 | 4236866 | Проставка 0.05 | 1 |
| 008 | 4236867 | Проставка 1.10 | 1 |
| 009 | 4236868 | Проставка 1.15 | 1 |
| 010 | 4236869 | Проставка 1.20 | 1 |
| 011 | 4236870 | Проставка 1.40 | 1 |
| 012 | 4236871 | Проставка 1.60 | 1 |
| 013 | 4236872 | Проставка 1.80 | 1 |
| 014 | 4153575 | Уплотнительное кольцо | 2 |
| 015 | 4236873 | Палец | 2 |
| 016 | 4236874 | Корпус | 1 |
| 017 | 4236875 | Подшипник | 1 |
| 018 | 4236876 | Вал | 1 |
| 019 | 4236877 | Подшипник | 2 |
| 020 | 4236878 | Зажим | 2 |
| 021 | 4233452 | Палец | 4 |
| 022 | 4234382 | Установочный винт | 1 |
| 023 | 4236879 | Пластина свасх в сборе | 1 |
| 024 | 4236880 | Трубка | 1 |
| 025 | 4236881 | Пружина | 1 |
| 026 | 4236882 | Палец | 1 |
| 027 | 4236883 | Фиксатор | 1 |
| 028 | 4233458 | Регулировочная шайба 0.05 | 1 |
| 029 | 4233459 | Регулировочная шайба 0.02 | 1 |
| 030 | 4233460 | Регулировочная шайба 0.10 | 1 |
| 031 | 4233461 | Регулировочная шайба 0.30 | 1 |
| 032 | 4236884 | Проставка | 2 |
| 033 | 4236885 | Проставка | 2 |
| 034 | 4233464 | Держатель | 2 |
| 035 | 4233465 | Держатель | 2 |
| 036 | 4236886 | Поршень в сборе | 1 |
| 037 | 4233467 | Болт | 4 |
| 038 | 4233468 | Болт | 4 |
| 039 | 4236887 | Блоклк гидроцилиндр. | 1 |
| 040 | 4236888 | Пластина | 1 |
| 041 | 4236889 | Пружина | 1 |
| 042 | 4236890 | Пластина 4.0 | 1 |
| 043 | 4236891 | Пластина 0.3 | 1 |
| 044 | 4236892 | Пластина 0.5 | 1 |
| 045 | 4236893 | Кольцо | 1 |
| 046 | 4236894 | Пластина клапан | 1 |
| 047 | 4236895 | Подшипник | 1 |
| 048 | 4236896 | Поршень серво | 4 |
| 049 | 4236897 | Уплотнение кольцо | 4 |
| 050 | 4236898 | Корпус | 4 |
| 051 | 4236899 | Винт | 4 |
| 052 | 4236900 | Крышка в сборе | 1 |
| 053 | 4506418 | Уплотнительное кольцо | 2 |
| 054 | 4233483 | Пробка | 2 |
| 055 | 4233484 | Пружинный штифт | 2 |
| 056 | J440830 | Болт | 8 |
| 057 | 4236901 | Уплотнительное кольцо | 1 |
| 058 | 4236902 | Уплотнение кольцо | 2 |
| 301 | 4233482 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
