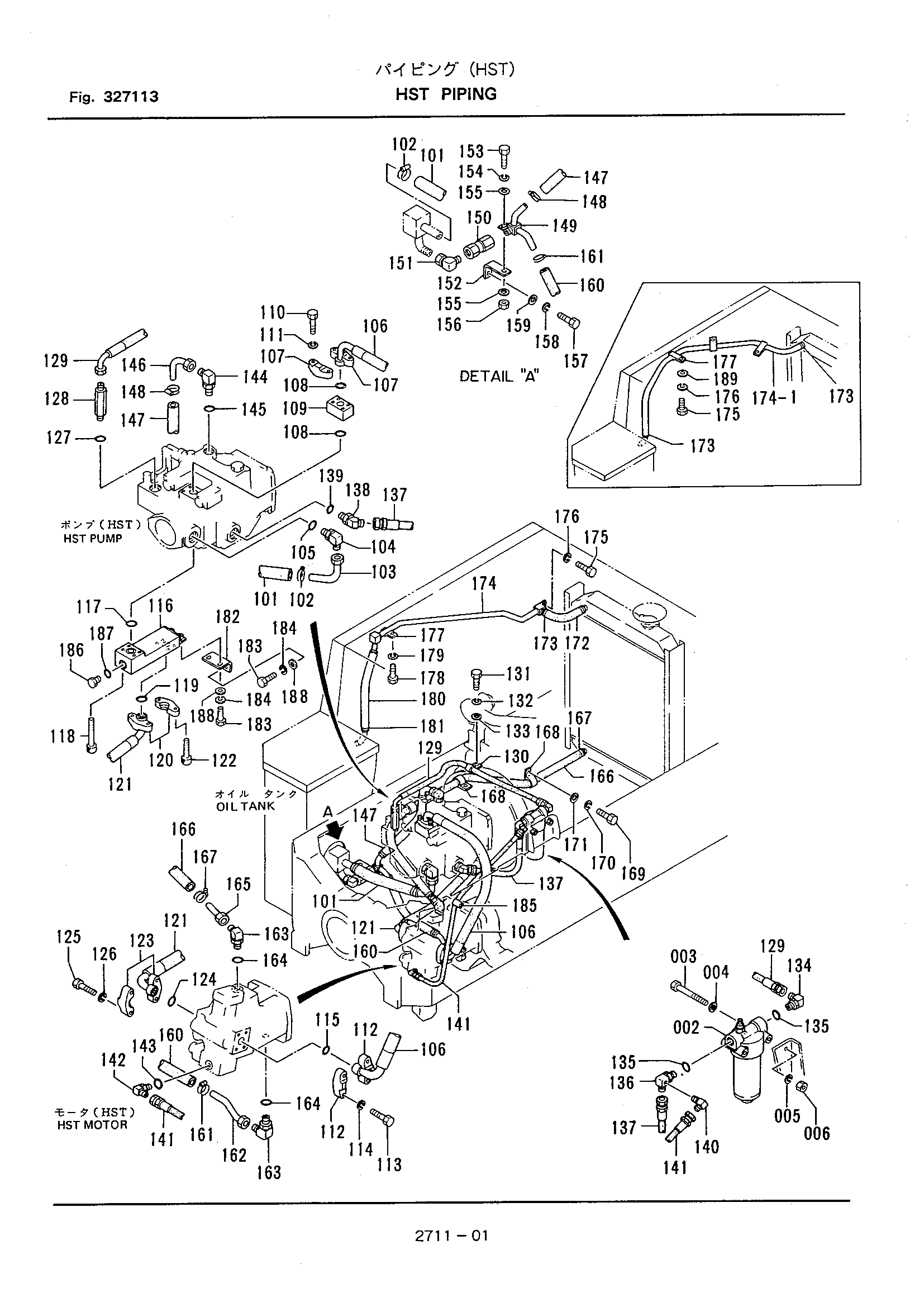

HST пипнг — HITACHI LX30

Заводская схема «HST пипнг» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
002	322271-31000	Фильтр	1
003	100412-10100	Болт	2
004	108102-10020		2
004-1	108202-10020	Шайба	2
005	108002-10025	Пружинная шайба	2
006	104512-10080	Гайка	2
101	336271-11110	Шланг	1
102	130310-04100	Хомут шланга	2
103	322271-11120	Трубка	1
104	346781-11220	Угловой штуцер	1
105	120001-02900	Уплотнительное кольцо	1
106	336271-11120	Шланг	1
107	322271-11190	Разъёмный фланец	2
108	331781-11220	Уплотнительное кольцо	2
109	336271-11130	Фланец	1
110	100322-10065	Болт	4
111	108002-10025	Пружинная шайба	4
112	336271-11140	Разъёмный фланец	2
113	100322-12045	Болт	4
114	108002-12030	Пружинная шайба	4
115	550781-11240	Уплотнительное кольцо	1
116	336271-11151	Фланец	1
117	331781-11220	Уплотнительное кольцо	1
118	100922-10075	Болт с внутренним шестигранником	4
118-1	100921-10075	Болт	4
119	331781-11220	Уплотнительное кольцо	1
120	322271-11190	Разъёмный фланец	2
121	336271-11160	Шланг	1
122	100922-10035	Болт с внутренним шестигранником	4
122-1	100921-10035	Болт с внутренним шестигранником	4
123	336271-11140	Разъёмный фланец	2
124	550781-11240	Уплотнительное кольцо	1
125	100322-12045	Болт	4
126	108002-12030	Пружинная шайба	4
127	120011-01800	Уплотнительное кольцо	1
128	336271-11170	Адаптер	1
129	336271-11180	Шланг	1
129-1	336271-11181	Шланг	1
129-2	336271-11182	Шланг	1
130	334271-11140	Хомут	1
131	100312-10020	Болт	1
132	108002-10025	Пружинная шайба	1
133	108102-10020		1
133-1	108202-10020	Шайба	1
134	345781-51290	Угловой штуцер	1
135	120011-01800	Уплотнительное кольцо	2
136	322271-11230	Угловой штуцер	1
136-1	322271-11231	Угловой штуцер	1
137	336271-11190	Шланг	1
138	322271-11220	Угловой штуцер	1
139	120011-01800	Уплотнительное кольцо	1
140	341851-11380	Угловой штуцер	1
141	336271-11210	Шланг	1
141-1	336271-11211	Шланг	1
142	322271-11260	Угловой штуцер	1
143	120011-01100	Уплотнительное кольцо	1
144	322271-11320	Угловой штуцер	1
144-1	322271-11450	Угловой штуцер	1
145	120011-01800	Уплотнительное кольцо	1
146	336271-11220	Трубка	1
147	336271-11230	Шланг	1
148	130310-02800	Зажим	2
149	336271-11240	Тройник	1
150	322271-11390	Обратный клапан	1
151	123122-22065	Угловой штуцер	1
151-1	123111-22065	Разъём	1
152	336271-11250	Кронштейн	1
153	100412-10025	Болт	1
154	108002-10025	Пружинная шайба	1
155	108202-10020	Шайба	2
156	104512-10080	Гайка	1
157	100412-10020	Болт	1
158	108002-10025	Пружинная шайба	1
159	108202-10020	Шайба	1
160	336271-11260	Шланг	1
160-1	322271-11290	Шланг	1
161	130310-02800	Зажим	2
162	336271-11270	Трубка	1
162-1	336271-11271	Трубка	1
163	322271-11320	Угловой штуцер	2
163-1	322271-11450	Угловой штуцер	2
164	120011-01800	Уплотнительное кольцо	2
165	322271-11360	Трубка	1
166	336271-11280	Шланг	1
166-1	336271-11350	Шланг	1
167	130310-02800	Зажим	3
167-1	130310-02800	Зажим	2
168	346271-11130	Хомут	3
168-1	332011-00150	Хомут	3
169	100412-10016	Болт	3
170	108002-10025	Пружинная шайба	3
171	108202-10020	Шайба	3
172	336271-11290	Шланг	1
172-1	322271-11290	Шланг	1
173	130310-02800	Зажим	2
174	336271-11310	Трубка	1
174-1	337271-11380	Шланг	1
175	100412-10016	Болт	1
175-1	100412-10016	Болт	3
176	108002-10025	Пружинная шайба	1
176-1	108002-10025	Пружинная шайба	3
177	331781-11270	Хомут	1
177-1	332011-00150	Хомут	3
178	100312-08016	Болт	1
179	108002-08020	Пружинная шайба	1
180	322271-11290	Шланг	1
181	130310-02800	Зажим	2
182	336271-11320	Кронштейн	1
183	100312-10020	Болт	4
184	108002-10025	Пружинная шайба	4
185	345461-11160	Хомут	1
186	336271-11340	Пробка	1
187	120011-01800	Уплотнительное кольцо	1
188	108202-10020	Шайба	4
189	108202-10020	Шайба	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
