Измеритель панель — HITACHI LX30

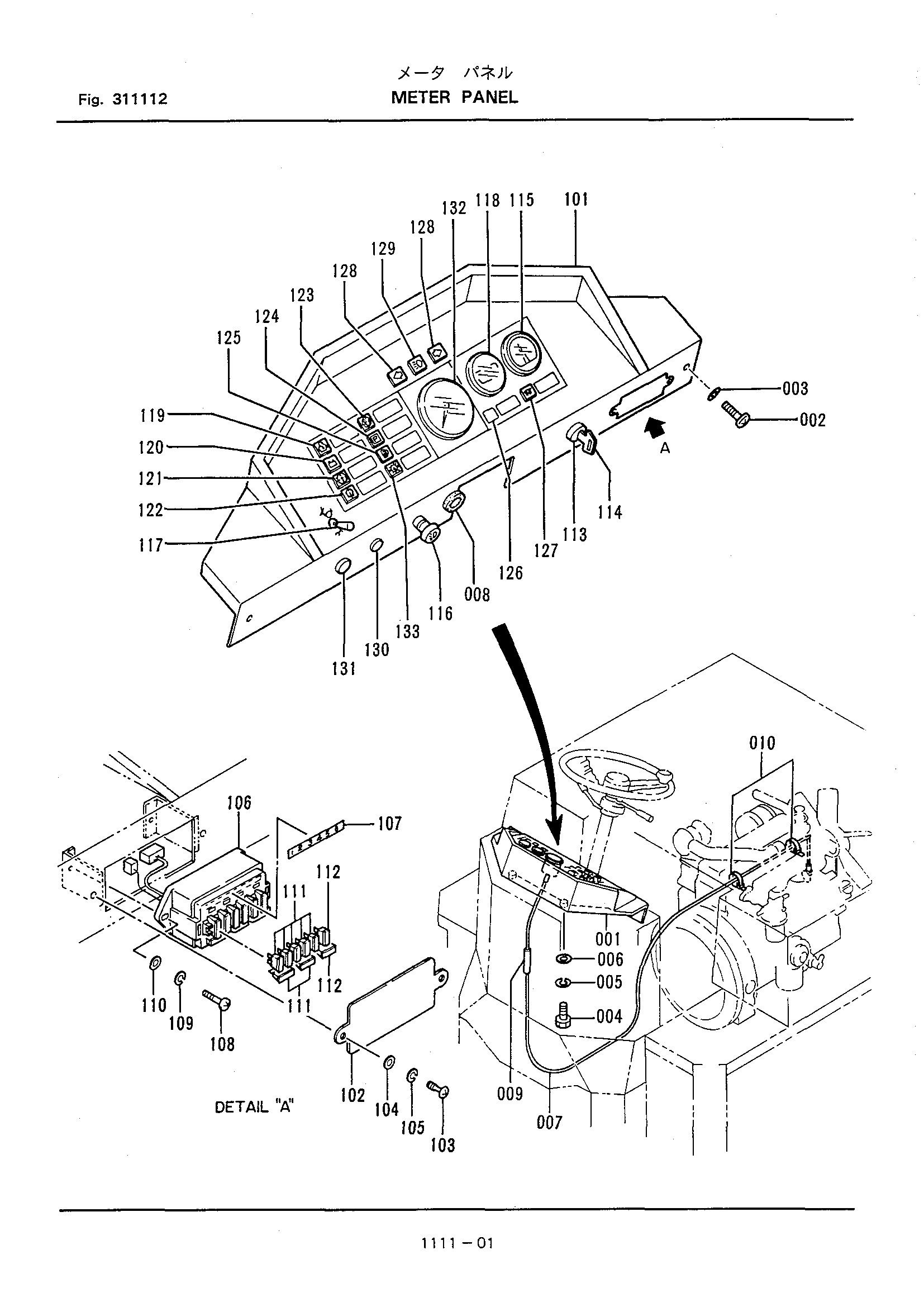

Заводская схема «Измеритель панель» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	336111-11110	Панель измеритель	1
101	336111-11120	Панель измеритель	1
102	322111-11130	Пластина	1
102-1	322111-11131	Пластина	1
103	322111-11140	Винт	2
103-1	314111-11130	Винт	2
104	322111-11150	Шайба	2
105	322111-11160	Пружинная шайба	2
106	336111-11130	Короб предохранитель	1
107	322111-11180	Уплотнение	1
108	101002-06016	Винт	2
109	108002-06015	Пружинная шайба	2
110	108202-06016	Шайба	2
111	322111-11190	Предохранитель(15A)	7
112	322111-11210	Предохранитель(20A)	2
113	335111-52110	Свикх запуск	1
113-1	621121-11130	Замок зажигания	1
114	335111-52120	Шпонка	1
114-1	621121-11140	Шпонка	2
115	334111-11140	Указатель	1
116	322111-11230	Выключатель	1
117	322111-11240	Выключатель	1
118	345111-11170	Измеритель хоур	1
119	334111-11170	Фонарь	1
120	336111-11140	Фонарь	1
121	336111-11150	Фонарь	1
122	334111-11210	Фонарь	1
123	344113-11170	Фонарь	1
124	334111-11150	Фонарь пилотный	1
124-1	336111-11220	Фонарь пилотный	1
125	336111-11160	Фонарь	1
126	334111-11120	Уплотнительная втулка	1
127	336111-11170	Фонарь пилотный	1
128	346111-13130	Фонарь пилотный	2
129	334111-11180	Фонарь пилотный	1
130	322111-11370	Уплотнительная втулка	1
131	322111-11380	Уплотнительная втулка	1
132	336111-11180	Измеритель такхо	1
133	336111-11190	Фонарь	1
002	344113-11120	Винт	2
003	344113-11130	Шайба	2
004	100312-08020	Болт	2
005	108002-08020	Пружинная шайба	2
006	108202-08016	Шайба	2
007	336111-11210	Трос	1
008	156100-25200	Уплотнительная втулка	1
009	121120-08050	Шланг	1
010	130410-05000	Зажим	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
