Орбитрол — HITACHI LX30

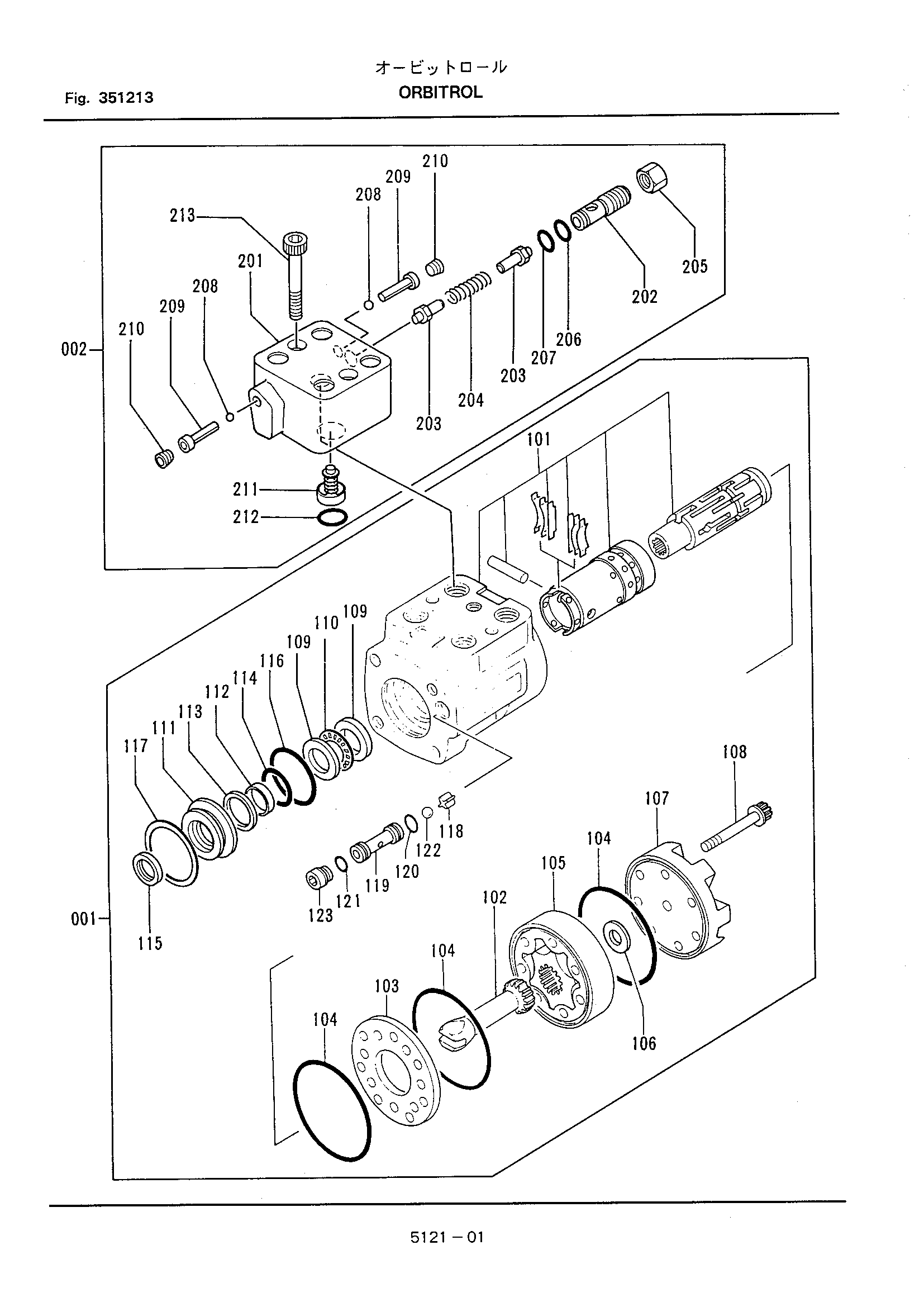

Заводская схема «Орбитрол» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 336511-21000 | Орбитрол | 1 | |
| 001 | 336511-21100 | Клапан | 1 |
| 002 | 335511-21300 | Предохранительный клапан | 1 |
| 102 | 370511-21120 | Привод | 1 |
| 103 | 370511-21130 | Пластина | 1 |
| 104 | 370511-21140 | Уплотнительное кольцо | 3 |
| 106 | 335511-21110 | Проставка | 1 |
| 107 | 334511-21140 | Колпачок | 1 |
| 108 | 334511-21150 | Винт | 7 |
| 109 | 370511-21190 | Подшипник | 2 |
| 110 | 370511-21210 | Неедле | 1 |
| 111 | 335511-21120 | Втулка | 1 |
| 112 | 335511-21130 | Уплотнение | 1 |
| 113 | 335511-21140 | Опорное кольцо | 1 |
| 114 | 335511-21150 | Уплотнительное кольцо | 1 |
| 115 | 370511-21240 | Пылезащитное уплотнение | 1 |
| 116 | 370511-21250 | Уплотнительное кольцо | 1 |
| 117 | 370511-21260 | Стопорное кольцо | 1 |
| 118 | 370511-21270 | Фиксатор | 1 |
| 119 | 370511-21280 | Сиденье обратный | 1 |
| 120 | 370511-21290 | Уплотнительное кольцо | 1 |
| 121 | 370511-21310 | Уплотнительное кольцо | 1 |
| 122 | 370511-21320 | Шарик | 1 |
| 123 | 370511-21330 | Установочный винт | 1 |
| 202 | 334511-21320 | Винт | 1 |
| 203 | 334511-21330 | Клапан | 2 |
| 204 | 334511-21340 | Пружина | 1 |
| 205 | 334511-21350 | Стопорная гайка | 1 |
| 206 | 120001-01000 | Уплотнительное кольцо | 1 |
| 207 | 120001-00900 | Уплотнительное кольцо | 1 |
| 208 | 334511-21360 | Шарик | 2 |
| 209 | 334511-21370 | Фиксатор | 2 |
| 210 | 334511-21380 | Пробка | 2 |
| 211 | 334511-21390 | Обратный клапан | 1 |
| 212 | 120001-02200 | Уплотнительное кольцо | 4 |
| 213-01 | 334511-21410 | Болт | 2 |
| 213-02 | 335511-99110 | Комплект | 1 |
| 336511-21001 | Клапан рулевого управления | 1 | |
| 001 | 336511-21101 | Клапан рулевого управления | 1 |
| 002 | 336511-21300 | Предохранительный клапан | 1 |
| 102 | 370511-21120 | Привод | 1 |
| 103 | 370511-21130 | Пластина | 1 |
| 104 | 370511-21140 | Уплотнительное кольцо | 3 |
| 106 | 314512-21140 | Проставка | 1 |
| 107 | 334511-21140 | Колпачок | 1 |
| 108 | 334511-21150 | Винт | 7 |
| 109 | 370511-21190 | Подшипник | 2 |
| 110 | 370511-21210 | Неедле | 1 |
| 111 | 335511-21120 | Втулка | 1 |
| 112 | 335511-21130 | Уплотнение | 1 |
| 113 | 335511-21140 | Опорное кольцо | 1 |
| 114 | 335511-21150 | Уплотнительное кольцо | 1 |
| 115 | 370511-21240 | Пылезащитное уплотнение | 1 |
| 116 | 370511-21250 | Уплотнительное кольцо | 1 |
| 117 | 370511-21260 | Стопорное кольцо | 1 |
| 118 | 370511-21270 | Фиксатор | 1 |
| 119 | 370511-21280 | Сиденье обратный | 1 |
| 120 | 370511-21290 | Уплотнительное кольцо | 1 |
| 121 | 370511-21310 | Уплотнительное кольцо | 1 |
| 122 | 370511-21320 | Шарик | 1 |
| 123 | 370511-21330 | Установочный винт | 1 |
| 202 | 322511-21320 | Шарик | 1 |
| 203 | 322511-21330 | Шарик | 1 |
| 204 | 322511-21340 | Пружина | 1 |
| 205 | 120001-00700 | Уплотнительное кольцо | 1 |
| 206 | 322511-21350 | Пробка | 1 |
| 207 | 120011-01600 | Уплотнительное кольцо | 3 |
| 208 | 322511-21360 | Винт | 1 |
| 209 | 322511-21370 | Стопорная гайка | 1 |
| 210 | 322511-21380 | Пробка | 2 |
| 211 | 322511-21390 | Пружина | 1 |
| 212 | 322511-21410 | Обратный клапан | 1 |
| 213 | 322511-21420 | Обратный клапан | 1 |
| 214 | 120011-02200 | Уплотнительное кольцо | 4 |
| 215 | 120011-01400 | Уплотнительное кольцо | 1 |
| 216-01 | 322511-21430 | Болт | 2 |
| 216-02 | 335511-99110 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
