Управление группа(1) — HITACHI LX30

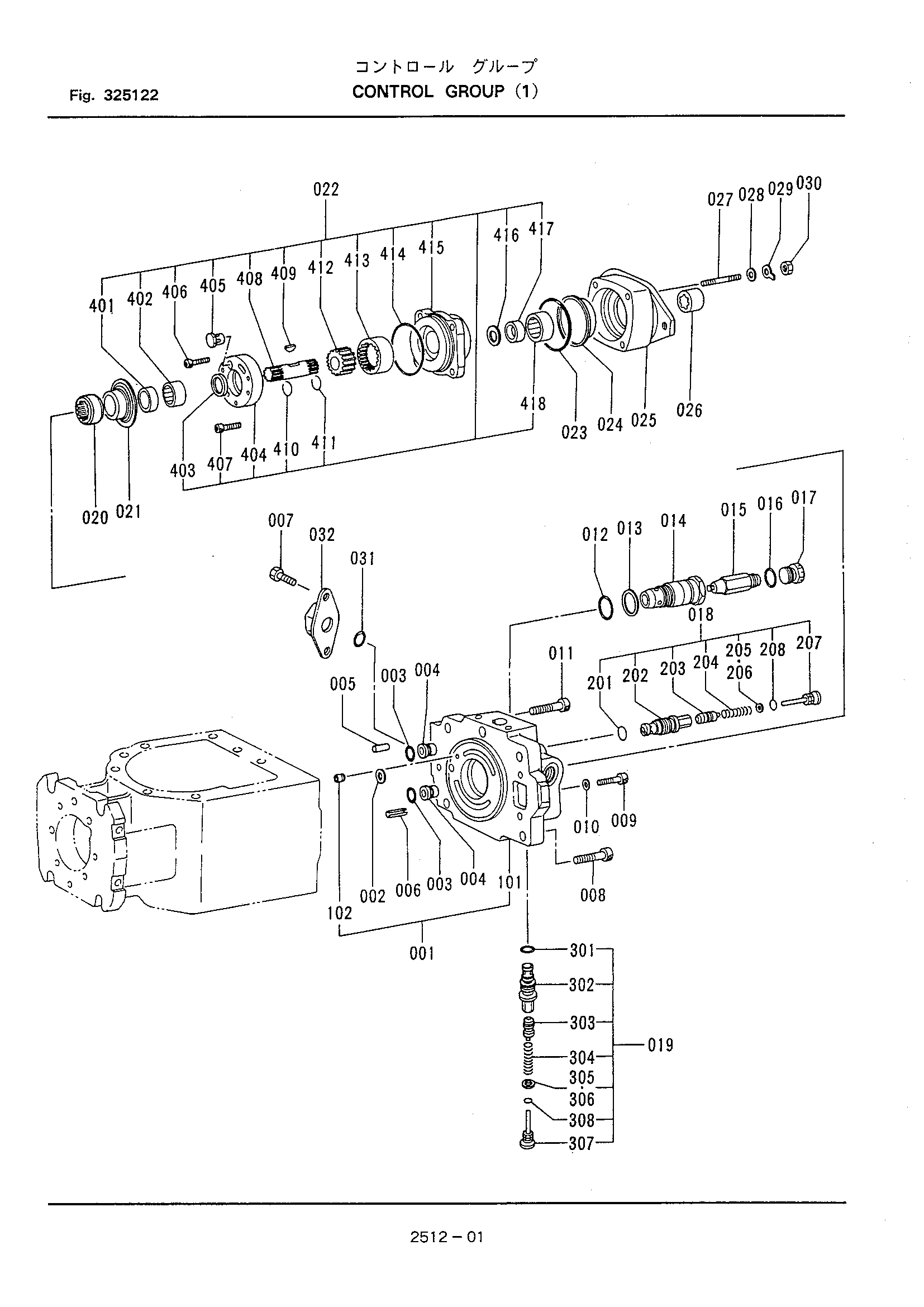

Заводская схема «Управление группа(1)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336251-12110 | Держатель | 1 |
| 002 | 322251-12140 | Уплотнение кольцо | 1 |
| 003 | 322251-12150 | Уплотнительное кольцо | 2 |
| 004 | 322251-12160 | Втулка | 2 |
| 005 | 336251-12130 | Палец | 1 |
| 006 | 322251-12180 | Палец | 1 |
| 007 | 100921-08020 | Болт | 2 |
| 008 | 100921-12035 | Болт с внутренним шестигранником | 2 |
| 009 | 100921-08030 | Болт с внутренним шестигранником | 1 |
| 010 | 322251-12210 | Уплотнение кольцо | 1 |
| 011 | 100921-12050 | Болт | 2 |
| 012 | 322251-12220 | Уплотнительное кольцо | 2 |
| 013 | 322251-12230 | Опорное кольцо | 2 |
| 014 | 322251-12240 | Корпус | 2 |
| 015 | 322251-12250 | Предохранительный клапан | 2 |
| 015-1 | 322251-12251 | Предохранительный клапан | 2 |
| 016 | 322251-12260 | Уплотнительное кольцо | 2 |
| 017 | 322251-12270 | Пробка | 2 |
| 018 | 322251-12280 | Предохранительный клапан | 1 |
| 201 | 322251-12290 | Уплотнительное кольцо | 1 |
| 202 | 322251-12310 | Корпус | 1 |
| 203 | 322251-12320 | Клапан | 1 |
| 204 | 322251-12330 | Пружина | 1 |
| 205 | 322251-12340 | Пластина | 1 |
| 206 | 322251-12350 | Пластина | 1 |
| 207 | 322251-12360 | Пробка | 1 |
| 208 | 322251-12370 | Уплотнительное кольцо | 1 |
| 019 | 322251-12380 | Предохранительный клапан | 1 |
| 301 | 322251-12290 | Уплотнительное кольцо | 1 |
| 302 | 322251-12310 | Корпус | 1 |
| 303 | 322251-12320 | Клапан | 1 |
| 304 | 322251-12390 | Пружина | 1 |
| 305 | 322251-12340 | Пластина | 1 |
| 306 | 322251-12350 | Пластина | 1 |
| 307 | 322251-12360 | Пробка | 1 |
| 308 | 322251-12370 | Уплотнительное кольцо | 1 |
| 020 | 336251-12140 | Муфта | 1 |
| 021 | 336251-12150 | Сетчатый фильтр | 1 |
| 022 | 336251-12160 | Насос | 1 |
| 414 | 322251-12560 | Уплотнительное кольцо | 1 |
| 023 | 322251-12560 | Уплотнительное кольцо | 1 |
| 024 | 322251-12620 | Сетчатый фильтр | 1 |
| 025 | 322251-12630 | Адаптер | 1 |
| 026 | 322251-12640 | Муфта | 1 |
| 027 | 322251-12650 | Болт шпилька | 4 |
| 028 | 322251-12660 | Шайба | 4 |
| 029 | 322251-12670 | Стопорная шайба | 4 |
| 030 | 103012-08065 | Гайка | 4 |
| 031 | 120011-01800 | Уплотнительное кольцо | 1 |
| 032 | 322251-12680 | Фланец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
