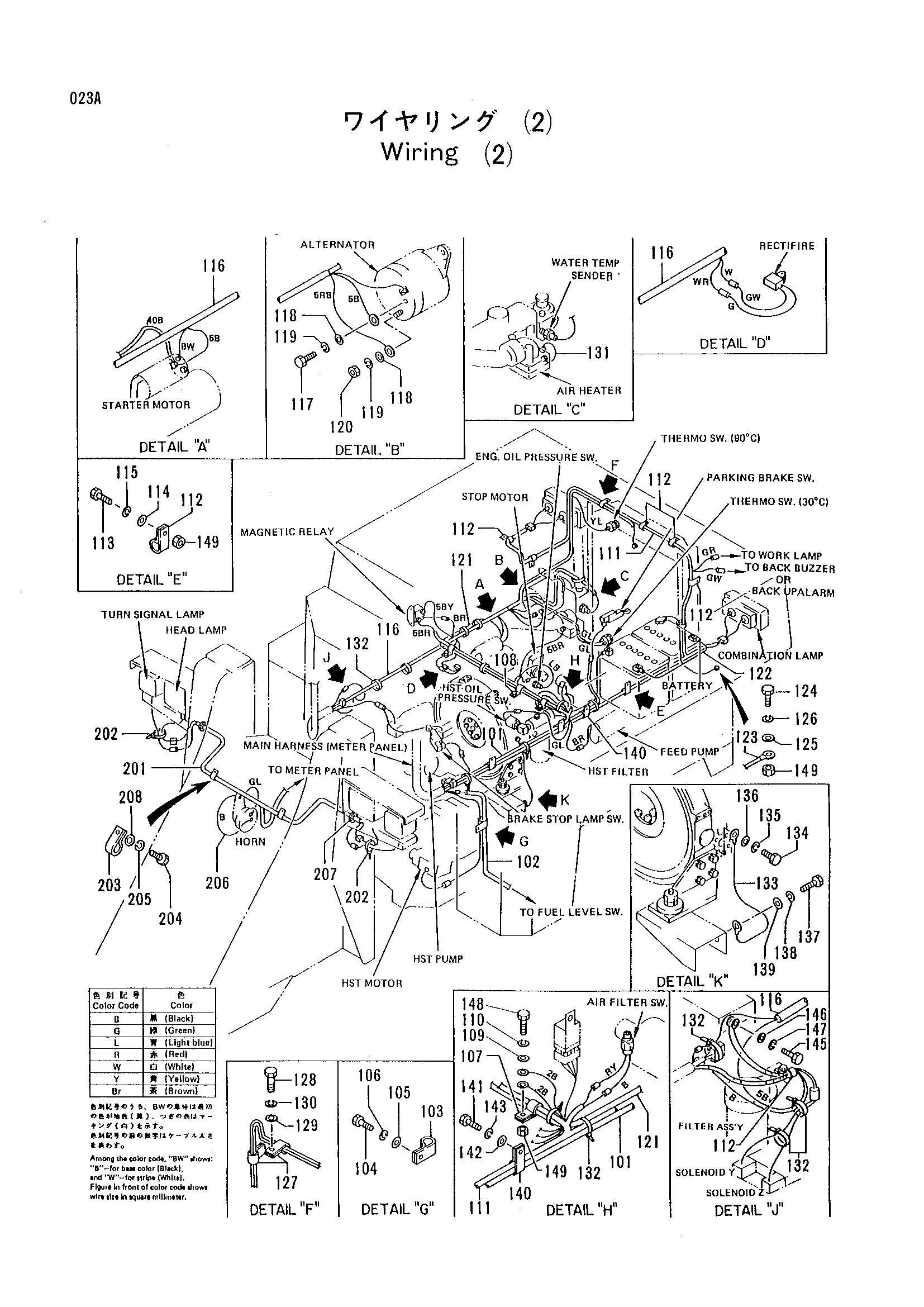

Проводка(2) — HITACHI LX30

Заводская схема «Проводка(2)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
101	4236815	Жгут проводов	1
102-01	4237394	Шланг	1
102-02	4243178	Шланг	1
103-01	4234008	Хомут	1
103-02	4234081	Зажим	1
104-01	J551016	Болт	1
104-02	J551020	Болт	1
105	A590110	Шайба	1
106	A589910	Пружинная шайба	1
107	4236970	Хомут	4
108	J551016	Болт	4
109	A590110	Шайба	4
110	A589910	Пружинная шайба	4
111-01	4236816	Жгут проводов	1
111-02	4259420	Жгут проводов	1
112	4234008	Хомут	7
113	J551016	Болт	6
114	A590110	Шайба	6
115	A589910	Пружинная шайба	6
116-01	4236817	Жгут проводов	1
116-02	4251160	Жгут проводов	1
117	J430510	Болт	1
118	A590105	Шайба	2
119	A590905	Пружинная шайба	2
120	M500504	Гайка	1
121	4236818	Трос	1
122	4236819	Трос	1
123	4233231	Трос	1
124	J551020	Болт	1
125	A590110	Шайба	1
126	A589910	Пружинная шайба	1
127	4233961	Хомут	2
128	J551020	Болт	2
129	A590110	Шайба	2
130	A589910	Пружинная шайба	2
131	4236820	Трос	1
132	4259057	Хомут	16
133	4233231	Трос	1
134	J531020	Болт	1
135	A589910	Пружинная шайба	1
136	A590110	Шайба	1
137-01	J530820	Болт	1
137-02	J551020	Болт	1
138-01	A589910	Пружинная шайба	1
138-02	A590908	Пружинная шайба	1
139-01	A590108	Шайба	1
139-02	A590110	Шайба	1
140	4233948	Хомут	2
141	J551020	Болт	2
142	A590110	Шайба	2
143	A589910	Пружинная шайба	2
144	4234110	Виниловый шланг	1
145	J551016	Болт	1
146	A590110	Шайба	1
147	A589910	Пружинная шайба	1
148	J551020	Болт	1
149	J640410	Гайка	5
201-01	4236821	Жгут проводов	1
201-02	4253621	Жгут проводов	1
202-01	4259057	Хомут	6
202-02	4288072	Зажим	6
203	4234081	Зажим	2
204	J551016	Болт	2
205	A589910	Пружинная шайба	2
206	4233980	Трос	1
207	4233363	Уплотнительная втулка	1
208	A590110	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
