Гидромотор группа — HITACHI LX30

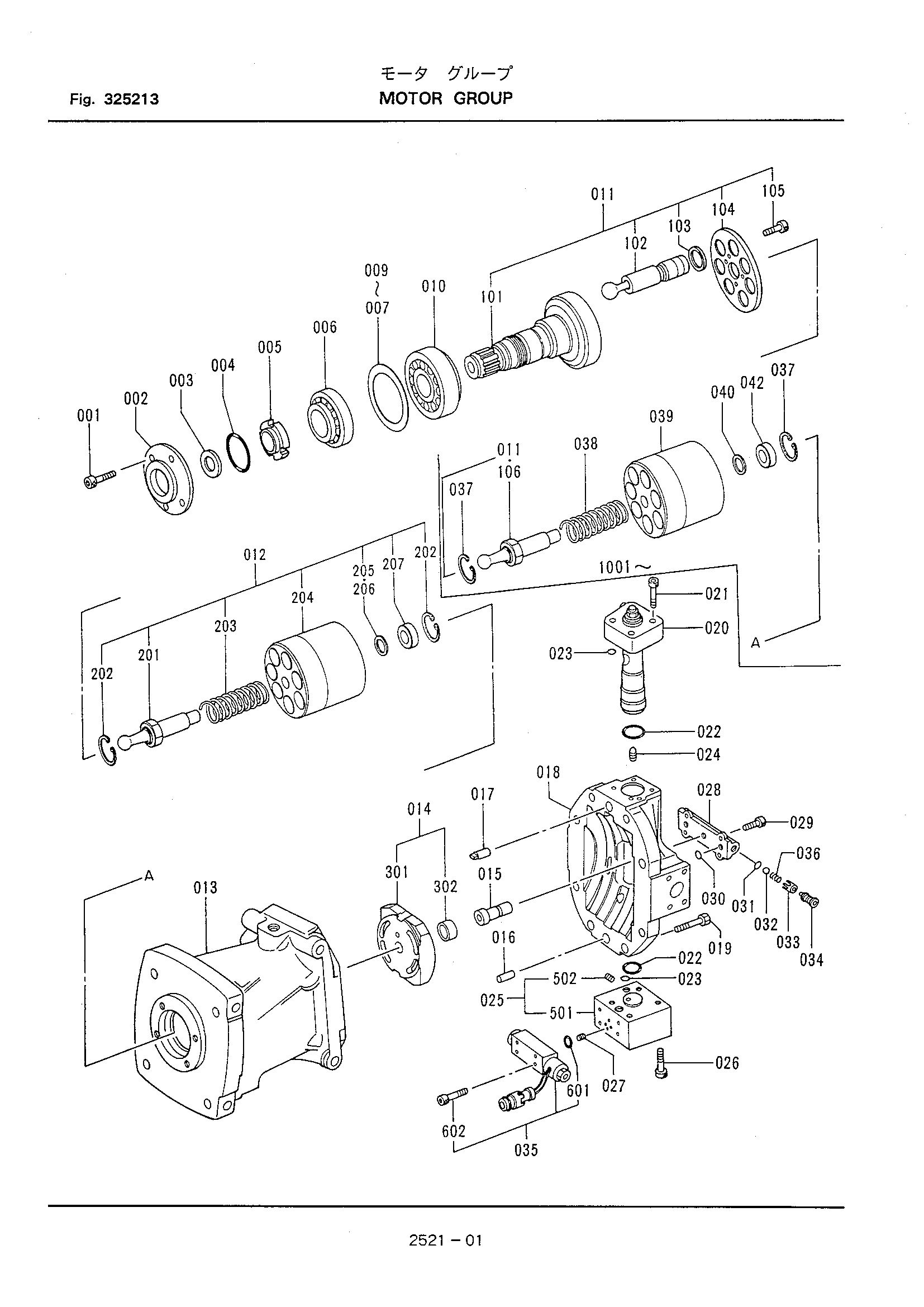

Заводская схема «Гидромотор группа» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 100921-06020 | Болт с внутренним шестигранником | 4 |
| 002 | 336255-21111 | Держатель | 1 |
| 003 | 336255-21120 | Масляное уплотнение | 1 |
| 004 | 336255-21130 | Уплотнительное кольцо | 1 |
| 005 | 336255-21140 | Гайка | 1 |
| 006 | 336255-21150 | Подшипник | 1 |
| 007 | 336255-21160 | Пластина | 1 |
| 008 | 336255-21170 | Пластина | 1 |
| 009 | 336255-21180 | Пластина | 1 |
| 010 | 336255-21190 | Подшипник | 1 |
| 011 | 336255-21210 | Вал привод | 1 |
| 012 | 336255-21270 | Блок гидроцилиндра | 1 |
| 013 | 336255-21350 | Корпус | 1 |
| 014 | 336255-21360 | Пластина клапан | 1 |
| 015 | 336255-21390 | Палец | 1 |
| 016 | 322255-21440 | Палец | 1 |
| 017 | 322255-21450 | Палец | 1 |
| 018 | 336255-21410 | Держатель | 1 |
| 019 | 100921-12040 | Болт | 8 |
| 020 | 336255-21420 | Механизм натяжения | 1 |
| 021 | 100921-08030 | Болт с внутренним шестигранником | 4 |
| 022 | 336255-21510 | Уплотнительное кольцо | 2 |
| 023 | 120011-00800 | Уплотнительное кольцо | 6 |
| 024 | 101221-08010 | Винт | 1 |
| 025 | 336255-21520 | Крышка | 1 |
| 025-1 | 336255-21521 | Крышка | 1 |
| 026 | 100921-08060 | Болт с внутренним шестигранником | 4 |
| 027 | 322255-21590 | Дроссель | 1 |
| 027-1 | 322255-21690 | Дроссель | 1 |
| 028 | 336255-21540 | Блок клапанов | 1 |
| 029 | 100921-10025 | Болт с внутренним шестигранником | 4 |
| 030 | 120011-01800 | Уплотнительное кольцо | 3 |
| 031 | 322255-21620 | Уплотнительное кольцо | 2 |
| 032 | 322255-21630 | Шарик | 2 |
| 033 | 322255-21640 | Клапан | 2 |
| 034 | 322255-21650 | Пробка | 2 |
| 035 | 336255-21550 | Электромагнитный клапан | 1 |
| 036 | 322255-21670 | Пружина | 2 |
| 037 | 111611-03515 | Кольцо стопорный | 2 |
| 038 | 336255-21290 | Пружина | 1 |
| 039 | 336255-21310 | Блок гидроцилиндра | 1 |
| 040 | 336255-21320 | Пластина | 1 |
| 042-01 | 336255-21340 | Держатель | 1 |
| 042-02 | 336255-99110 | Комплект | 1 |
| 601 | 120011-00900 | Уплотнительное кольцо | 4 |
| 602 | 100921-05045 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
