Оператор сиденье — HITACHI LX30

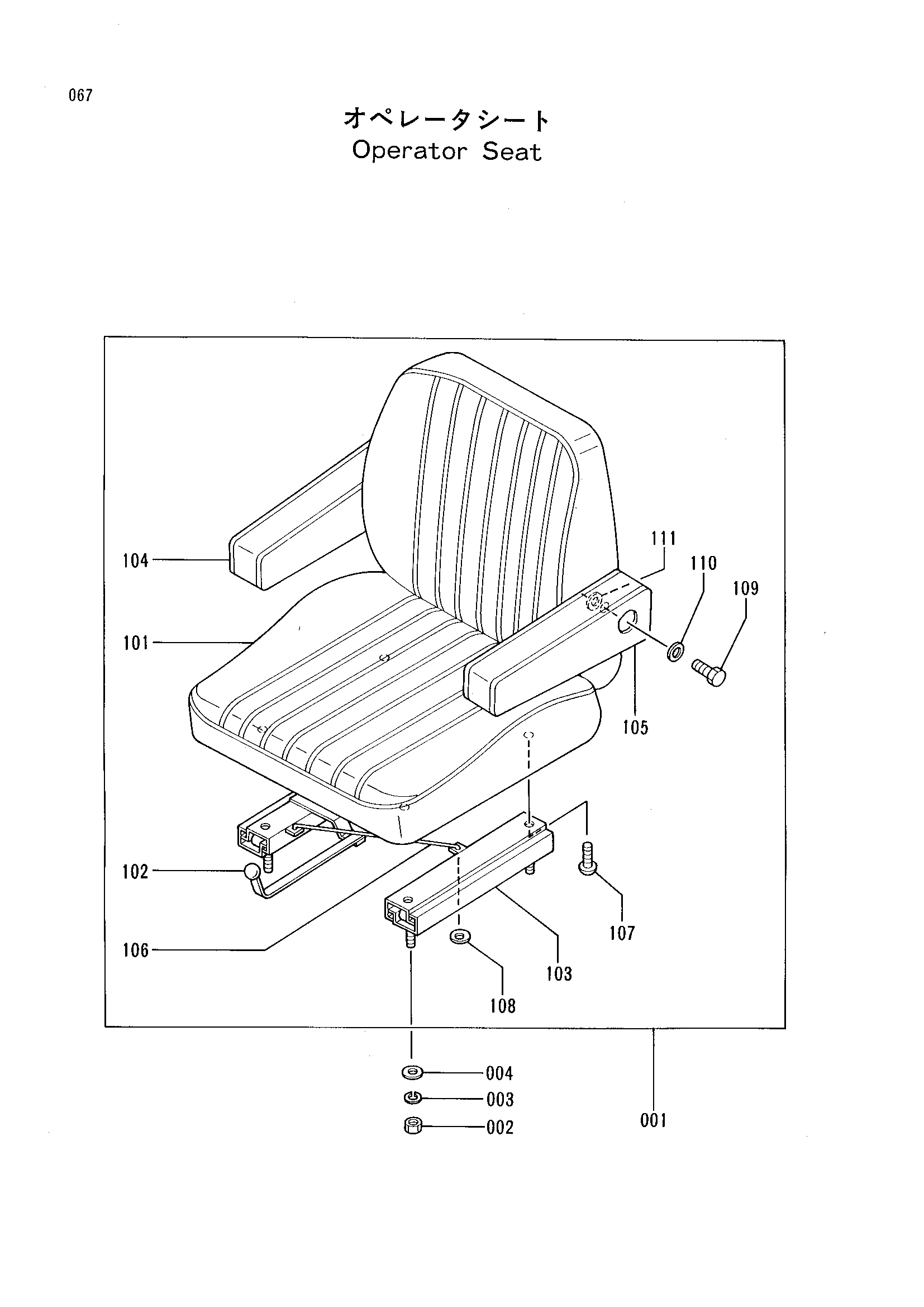

Заводская схема «Оператор сиденье» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4234045 | Сиденье | 1 |
| 002 | J640410 | Гайка | 4 |
| 003 | A589910 | Пружинная шайба | 4 |
| 004 | A590110 | Шайба | 4 |
| 101 | 4237216 | Сиденье | 1 |
| 102 | 4237217 | Механизм натяжения | 1 |
| 103 | 4237218 | Механизм натяжения | 1 |
| 104 | 4237219 | Рукоять(левый) | 1 |
| 105 | 4237220 | Рукоять(правый) | 1 |
| 106 | 4237221 | Провод | 1 |
| 107 | M430816 | Винт | 4 |
| 108 | 4237388 | Гайка | 2 |
| 109 | J551230 | Болт | 2 |
| 110 | A590112 | Шайба | 2 |
| 111 | 4237222 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
