Крышка(2) — HITACHI LX30

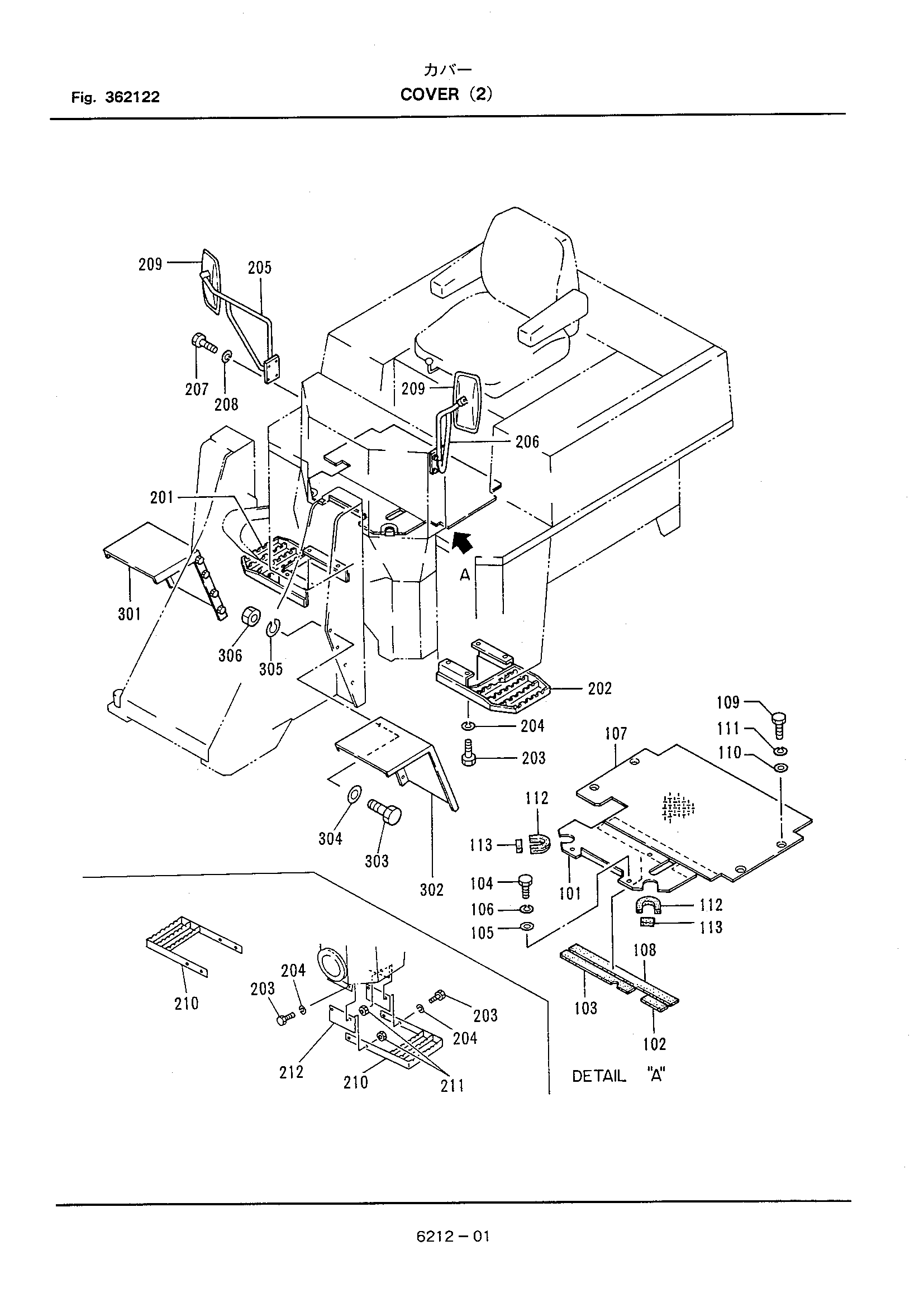

Заводская схема «Крышка(2)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 101 | 336621-12110 | Пластина | 1 |
| 101-1 | 336621-12111 | Пластина | 1 |
| 102 | 336621-12120 | Резиновая прокладка | 1 |
| 103 | 336621-12130 | Резиновая прокладка | 1 |
| 104 | 100412-10025 | Болт | 3 |
| 105 | 108202-10020 | Шайба | 3 |
| 106 | 108002-10025 | Пружинная шайба | 3 |
| 107 | 336621-12140 | Пластина | 1 |
| 108 | 336621-12150 | Резиновая прокладка | 1 |
| 109 | 100412-10025 | Болт | 4 |
| 110 | 108202-10020 | Шайба | 4 |
| 111 | 108002-10025 | Пружинная шайба | 4 |
| 112 | 336621-12160 | Резиновая прокладка | 2 |
| 113 | 336621-12170 | Резиновая прокладка | 2 |
| 201 | 336621-13110 | Ступень | 1 |
| 202 | 336621-13120 | Ступень | 1 |
| 203 | 100412-10020 | Болт | 8 |
| 203-1 | 100412-12020 | Болт | 8 |
| 204 | 108002-10025 | Пружинная шайба | 8 |
| 204-1 | 108002-12030 | Пружинная шайба | 8 |
| 205 | 336621-13130 | Трубка, RH | 1 |
| 205-1 | 336621-13131 | Трубка | 1 |
| 206 | 336621-13140 | Трубка, LH | 1 |
| 206-1 | 336621-13141 | Трубка | 1 |
| 207 | 100412-10020 | Болт | 8 |
| 208 | 108002-10025 | Пружинная шайба | 8 |
| 209 | 336621-13150 | Зеркало | 2 |
| 210 | 336621-13160 | Ступень | 2 |
| 211 | 104512-12100 | Гайка | 8 |
| 212 | 336621-13170 | Пластина | 2 |
| 301 | 336621-14110 | Крыло | 1 |
| 302 | 336621-14120 | Крыло | 1 |
| 303 | 100412-10025 | Болт | 8 |
| 304 | 108202-10020 | Шайба | 8 |
| 305 | 108002-10025 | Пружинная шайба | 8 |
| 306 | 104512-10080 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
