Измеритель панель — HITACHI LX30

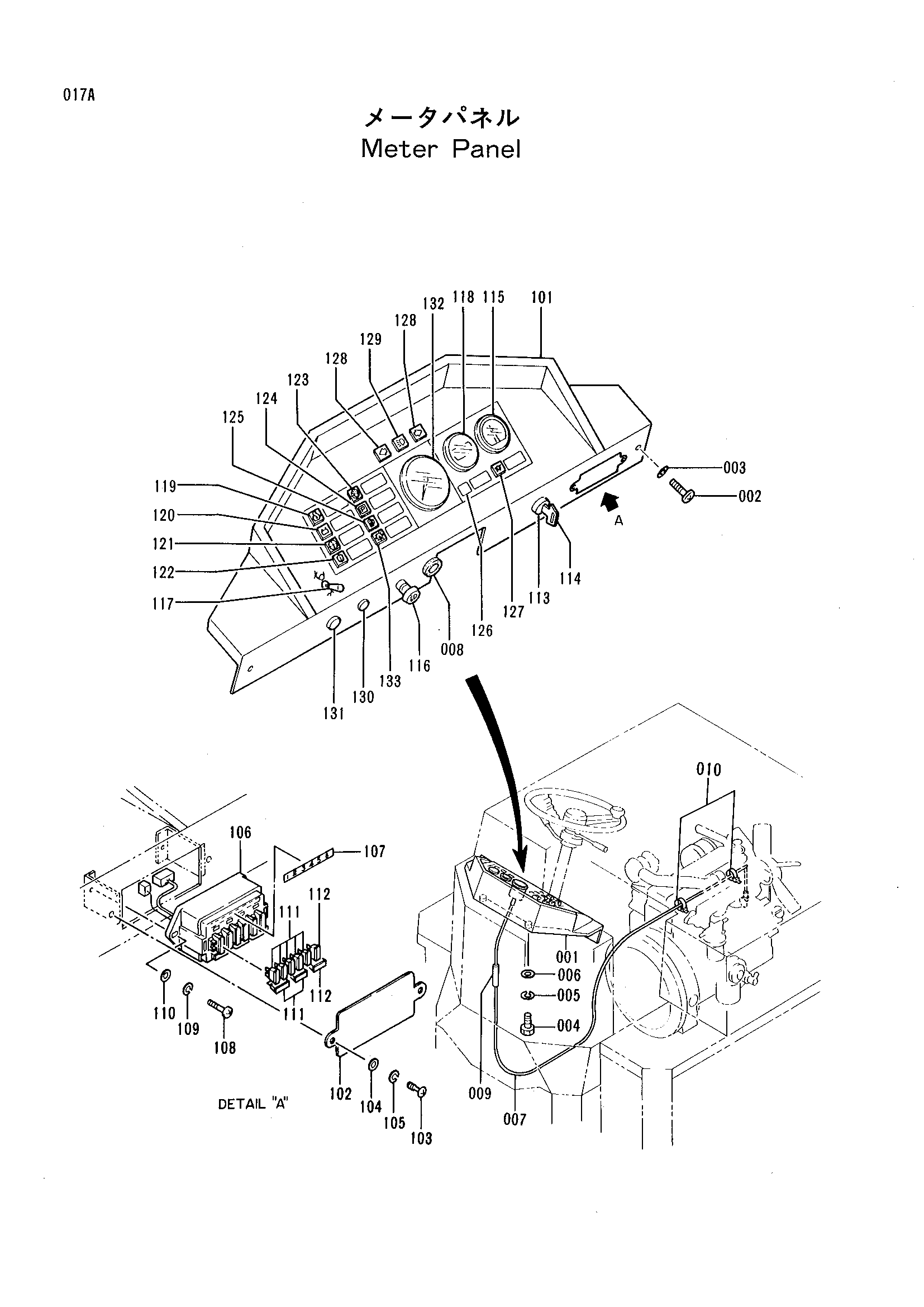

Заводская схема «Измеритель панель» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	4236800	Панель измеритель	1
002	4234001	Винт	2
003	4234002	Шайба	2
004	J530820	Болт	2
005	A590908	Пружинная шайба	2
006	A590108	Шайба	2
007	4236804	Трос	1
008	4235210	Уплотнительная втулка	1
009	4237395	Шланг	1
010	4259057	Хомут	2
101	4236801	Панель измеритель	1
102	4233366	Пластина	1
103	4233367	Винт	2
104	4233368	Шайба	2
105	4233369	Пружинная шайба	2
106	4236802	Короб предохранитель	1
107	4233371	Уплотнение	1
108	M430616	Винт	2
109	A590906	Пружинная шайба	2
110	A590106	Пружинная шайба	2
111	4233372	Предохранитель	7
112	4233373	Предохранитель	2
113	4233977	Замок зажигания	1
114	4187757	Шпонка	1
115	4236835	Указатель	1
116	4233374	Выключатель	1
117	4233375	Выключатель	1
118	4236803	Измеритель хоур	1
119	4236836	Фонарь	1
120	4236837	Фонарь	1
121	4236838	Фонарь	1
122	4236839	Фонарь	1
123	4236840	Фонарь	1
124	4236841	Фонарь пилотный	1
125	4236842	Фонарь	1
126	4236805	Уплотнительная втулка	1
127	4236843	Фонарь пилотный	1
128	4236844	Фонарь пилотный	2
129	4236845	Фонарь пилотный	1
130	4233387	Уплотнительная втулка	1
131	4233388	Уплотнительная втулка	1
132	4236847	Измеритель такхо	1
133	4236846	Фонарь	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
