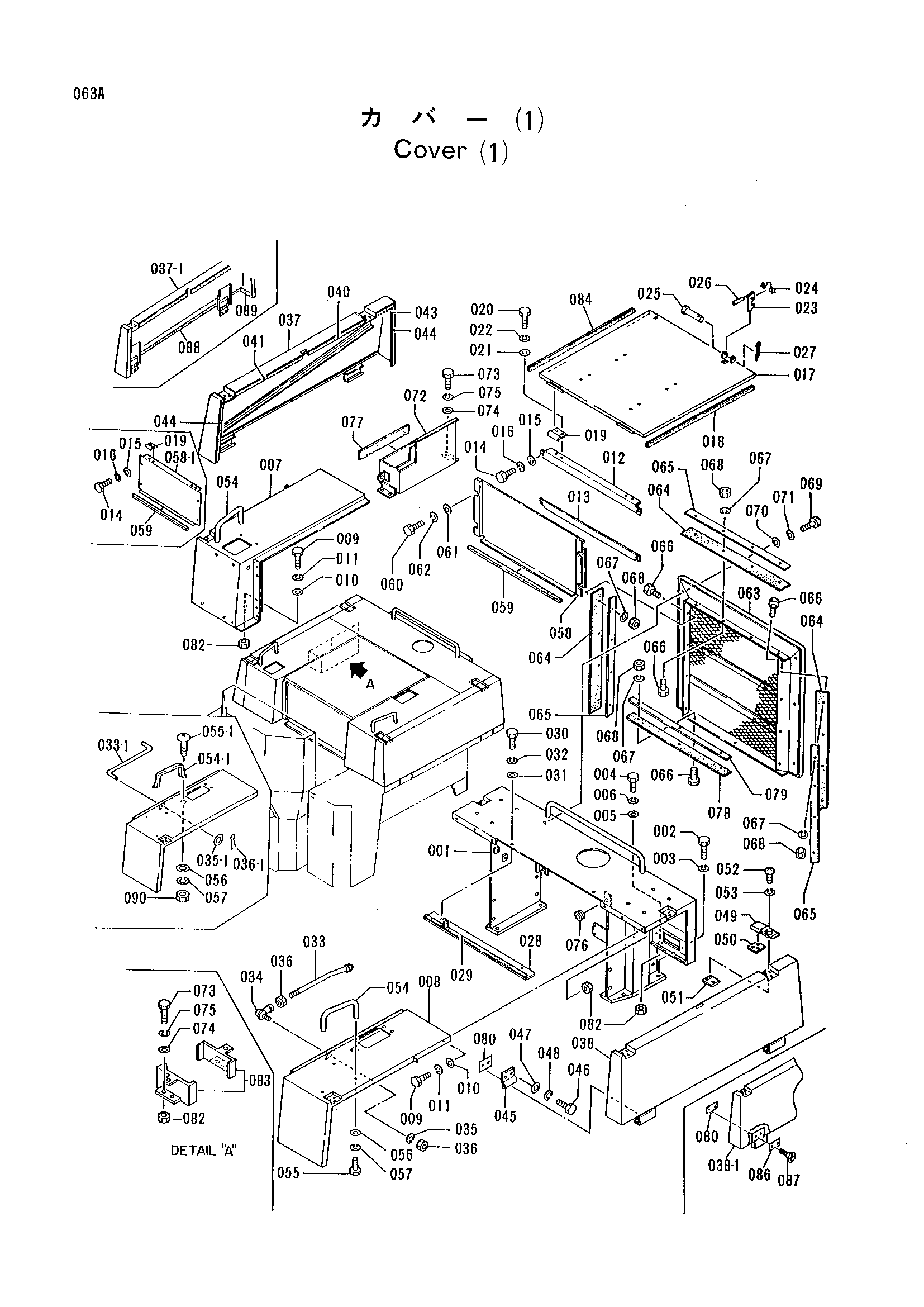

Крышка(1) — HITACHI LX30

Заводская схема «Крышка(1)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001-01	4237181	Опора	1
001-02	4263161	Сппорт	1
002	J431640	Болт	8
003	A589916	Пружинная шайба	8
004	J551020	Болт	4
005	A590110	Шайба	4
006	A589910	Пружинная шайба	4
007-01	4237182	Опора	1
007-02	4253628	Опора(правый)	1
007-03	4311419	Опора(правый)	1
008-01	4237183	Опора	1
008-02	4253629	Опора(левый)	1
008-03	4311420	Опора(левый)	1
008-04	4311421	Опора(левый)	1
009	J551020	Болт	14
010	A590110	Шайба	14
011	A589910	Пружинная шайба	14
012	4237184	Кронштейн	1
013	4237185	Кронштейн	1
014	J551020	Болт	4
015	A590110	Шайба	4
016	A589910	Пружинная шайба	4
017-01	4237186	Пластина	1
017-02	4263167	Пластина	1
018-01	4237187	Резиновая прокладка	2
018-02	4253633	Резиновая прокладка	1
019	4234046	Петля	2
020	J551020	Болт	4
021	A590110	Шайба	4
022	A589910	Пружинная шайба	4
023	4233969	Крюк	1
024	4234047	Пружина	1
025	4234048	Палец	1
026	4234007	Ручка	1
027	A762020	Шплинт	1
028-01	4233796	Пластина	1
028-02	4263166	Пластина	1
028-03	4311422	Пластина	1
029	4233797	Резиновая прокладка	1
029	4263165	Резиновая прокладка	1
030	J551025	Болт	2
031	A590110	Шайба	2
032	A589910	Пружинная шайба	2
033-01	4233799	Шток	1
033-02	4263163	Шток	1
034	4233201	Шток	1
035-01	A590108	Шайба	1
035-02	A590908	Пружинная шайба	1
036-01	A762516	Шплинт	1
036-02	J640308	Гайка	2
037-01	4237188	Крышка	1
037-02	4282108	Крышка R	1
038-01	4237189	Крышка	1
038-02	4282107	Крышка L	1
040-01	4237190	Резиновая прокладка	2
040-02	4253634	Резиновая прокладка	2
041-01	4237191	Резиновая прокладка	2
041-02	4253635	Резиновая прокладка	2
043-01	4237192	Резиновая прокладка	2
043-02	4253636	Резиновая прокладка	2
044-01	4237193	Резиновая прокладка	4
044-02	4253637	Резиновая прокладка	2
045	4234046	Петля	4
046	J551025	Болт	8
047	A590110	Шайба	8
048	A589910	Пружинная шайба	8
049	4233966	Защёлка	4
050	4233967	Пластина	4
051	4233968	Пластина	4
052	M430414	Винт	24
053	A590904	Пружинная шайба	24
054-01	4233805	Стойка	2
054-02	4282112	Стойка	2
055-01	J551220	Болт	4
055-02	4282110	Болт	4
056-01	A590110	Шайба	4
056-02	A590112	Шайба	4
057-01	A589912	Пружинная шайба	4
057-02	A590908	Пружинная шайба	4
058-01	4237194	Крышка	1
058-02	4263160	Крышка	1
059-01	4237195	Резиновая прокладка	1
059-02	4253638	Резиновая прокладка	1
060	J551030	Болт	4
061	A590110	Шайба	4
062	A589910	Пружинная шайба	4
063-01	4237196	Решётка	1
063-02	4263159	Глилле	1
064	4237197	Резиновое уплотнение	3
065	4237198	Пластина	3
066	J530820	Болт	15
067	A590908	Пружинная шайба	15
068	J640308	Гайка	15
069	J551025	Болт	6
070	A590110	Шайба	6
071	A589910	Пружинная шайба	6
072	4237199	Ящик для инструментов	1
073	J551020	Болт	4
074	A590110	Шайба	4
075	A589910	Пружинная шайба	4
076	4235257	Уплотнительная втулка	1
077	4237200	Резиновая прокладка	1
078	4237201	Резиновое уплотнение	1
079	4237202	Пластина	1
080	4251154	Регулировочная шайба	4
081	J551016	Болт	1
082	J640410	Гайка	16
083	4254353	Кронштейн	2
084	4263162	Резиновая прокладка	1
085	4282158	SIM	4
086	4282111	Пластина	4
087-01	4282109	Винт	8
087-02	4287875	Винт	8
088	4282106	Резиновая прокладка	2
089	4282105	Резиновая прокладка	4
090	J640308	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
