Отопитель — HITACHI LX30

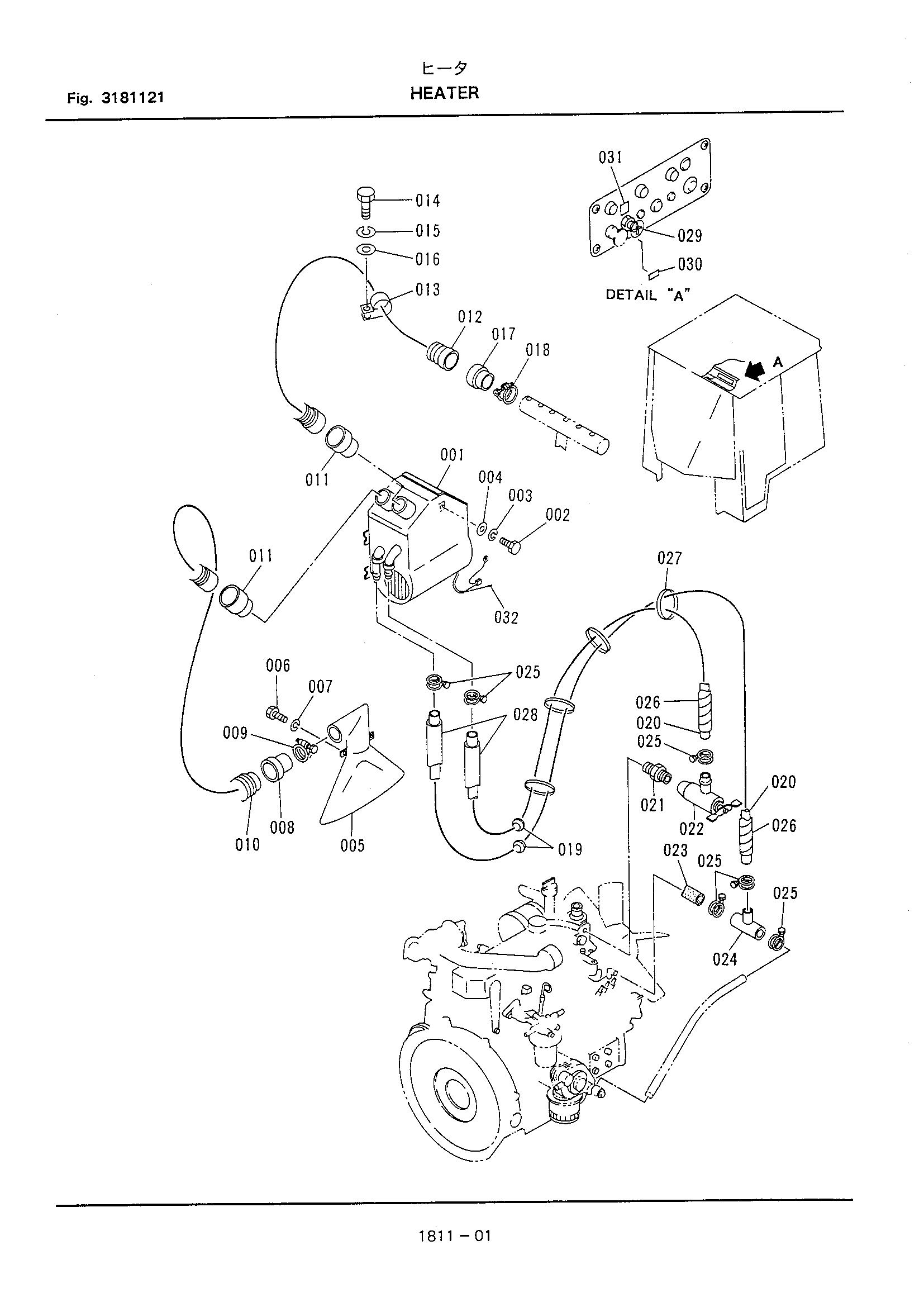

Заводская схема «Отопитель» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 332181-11120 | Отопитель | 1 |
| 002 | 100412-10025 | Болт | 4 |
| 003 | 108002-10025 | Пружинная шайба | 4 |
| 004 | 108202-10020 | Шайба | 4 |
| 005 | 331181-11170 | Форсунка | 1 |
| 006 | 100112-06014 | Болт | 2 |
| 007 | 108002-06015 | Пружинная шайба | 2 |
| 008 | 332181-11230 | Разъём | 1 |
| 009 | 130110-05000 | Хомут шланга | 1 |
| 010 | 370181-11210 | Шланг | 1 |
| 011 | 332181-11210 | Разъём | 2 |
| 012 | 370181-11210 | Шланг | 1 |
| 013 | 332181-11240 | Хомут шланга | 1 |
| 014 | 100112-06014 | Болт | 1 |
| 015 | 108002-06015 | Пружинная шайба | 1 |
| 016 | 108202-06016 | Шайба | 1 |
| 017 | 322183-11110 | Разъём | 1 |
| 018 | 130110-04000 | Хомут шланга | 1 |
| 019 | 335621-11210 | Резиновая втулка | 2 |
| 020 | 131250-13220 | Водяной шланг | 2 |
| 021 | 335181-11170 | Адаптер | 1 |
| 022 | 347171-21110 | Клапан | 1 |
| 023 | 336181-11110 | Водяной шланг | 1 |
| 024 | 336181-11120 | Тройник | 1 |
| 025 | 130110-02200 | Хомут, шланг | 6 |
| 026 | 360422-14340 | Трубка, коил | 2 |
| 027 | 130400-10000 | Ленточный зажим | 4 |
| 028 | 121110-25400 | Шланг | 2 |
| 029 | 332181-11170 | Выключатель | 1 |
| 030 | 335871-34110 | Информационная табличка | 1 |
| 031 | 322181-11140 | Информационная табличка | 1 |
| 032 | 155210-10400 | Клемма | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
