Тормоз управление — HITACHI LX30

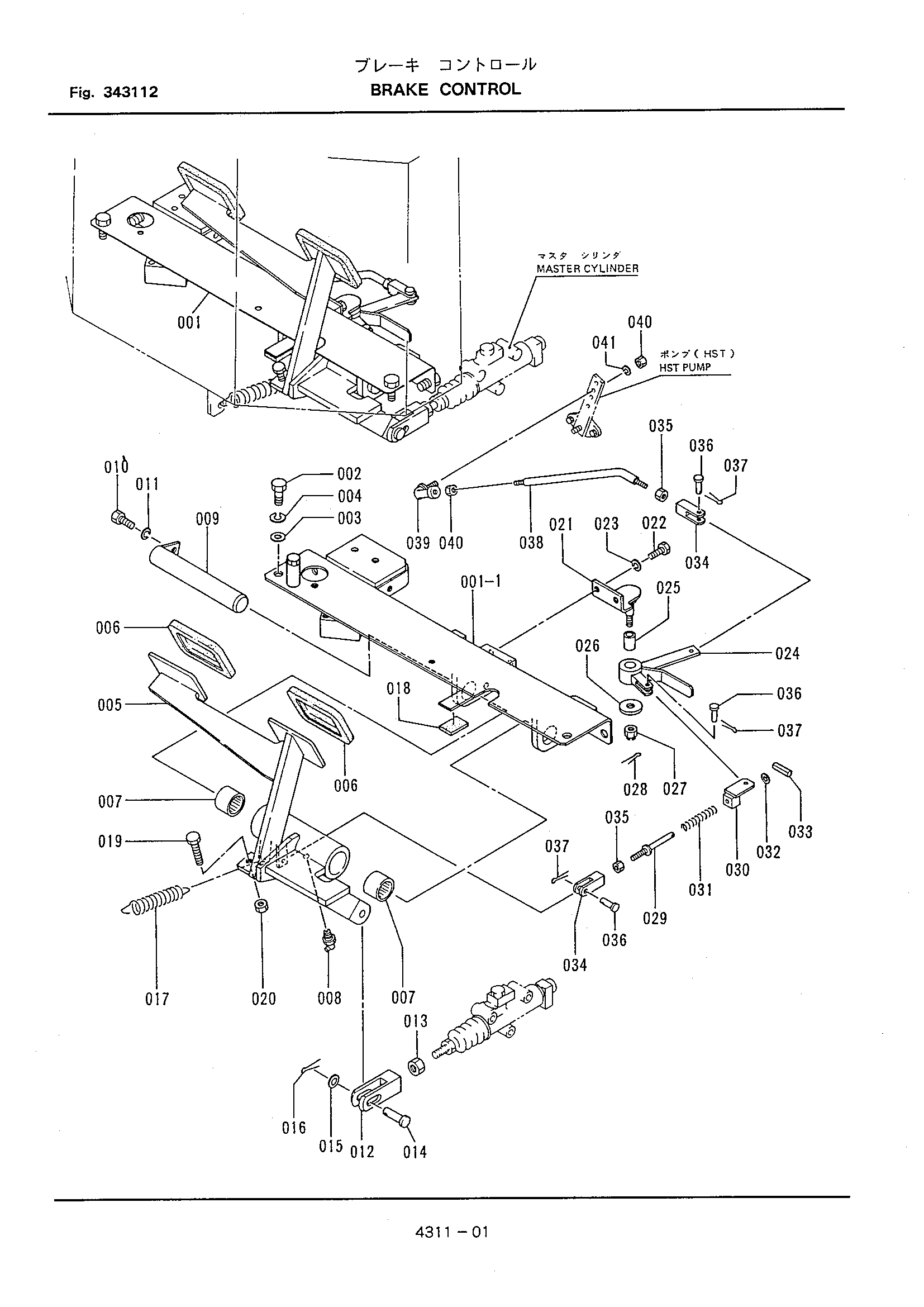

Заводская схема «Тормоз управление» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336431-11110 | Кронштейн | 1 |
| 001-1 | 336431-11111 | Кронштейн | 1 |
| 002 | 100412-12025 | Болт | 4 |
| 003 | 108202-12025 | Плоская шайба | 4 |
| 004 | 108002-12030 | Пружинная шайба | 4 |
| 005 | 336431-11120 | Педаль | 1 |
| 006 | 335431-11160 | Резиновая прокладка | 2 |
| 007 | 550411-11120 | Игольчатый подшипник | 2 |
| 008 | 110003-01000 | Ниппель, смазка | 1 |
| 009 | 322431-11120 | Вал | 1 |
| 010 | 100412-10020 | Болт | 1 |
| 011 | 108002-10025 | Пружинная шайба | 1 |
| 012 | 336431-11130 | Вилка | 1 |
| 013 | 352431-11230 | Гайка | 1 |
| 014 | 336431-11140 | Палец | 1 |
| 015 | 108202-12025 | Плоская шайба | 1 |
| 016 | 109002-40020 | Шплинт | 1 |
| 017 | 311431-11230 | Пружина | 1 |
| 018 | 321431-11120 | Резиновая прокладка | 1 |
| 019 | 100812-10040 | Болт | 1 |
| 020 | 104512-10080 | Гайка | 1 |
| 021 | 322051-11110 | Кронштейн | 1 |
| 022 | 100412-10020 | Болт | 2 |
| 023 | 108002-10025 | Пружинная шайба | 2 |
| 024 | 336431-11150 | Тяга | 1 |
| 025 | 352281-11230 | Втулка | 1 |
| 026 | 321051-11170 | Шайба | 1 |
| 027 | 321051-11180 | Гайка | 1 |
| 028 | 109002-25025 | Разрезной палец | 1 |
| 029 | 336431-11160 | Шток | 1 |
| 030 | 336431-11170 | Вилка | 1 |
| 031 | 331241-31250 | Пружина | 1 |
| 032 | 108202-06016 | Шайба | 1 |
| 033 | 111311-02012 | Пружинный штифт | 1 |
| 034 | 111102-06034 | Вилка | 2 |
| 035 | 103312-06050 | Гайка | 2 |
| 036 | 111202-06016 | Палец | 3 |
| 037 | 109002-16016 | Шплинт | 3 |
| 038 | 336431-11180 | Шток | 1 |
| 039 | 311051-11120 | Шток | 1 |
| 040 | 103312-06050 | Гайка | 2 |
| 041 | 108002-06015 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
