Оператор'с сиденье — HITACHI LX30

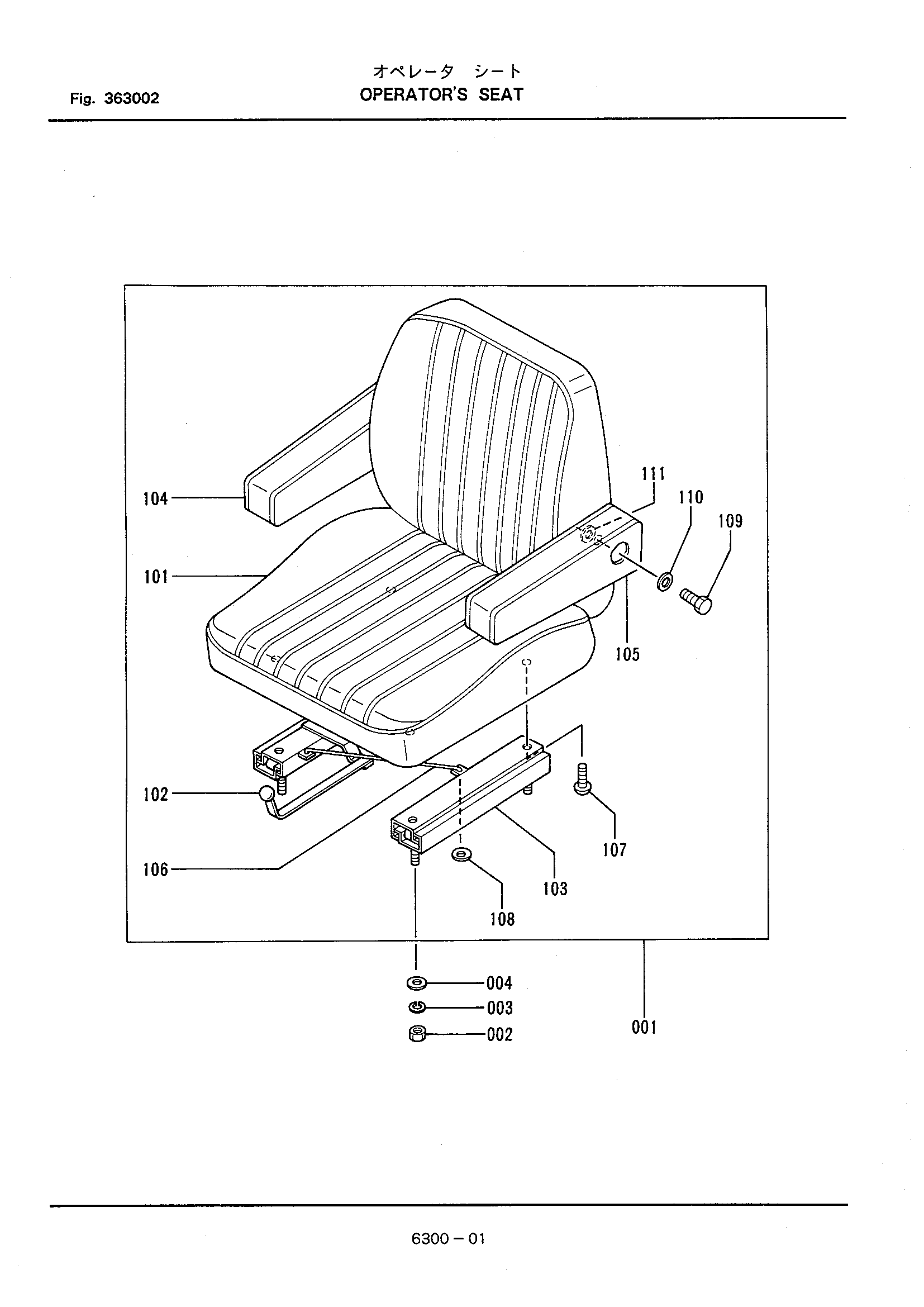

Заводская схема «Оператор'с сиденье» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336631-11000 | Сиденье | 1 |
| 002 | 104512-10080 | Гайка | 4 |
| 003 | 108002-10025 | Пружинная шайба | 4 |
| 004 | 108202-10020 | Шайба | 4 |
| 101 | 336631-11110 | Сиденье | 1 |
| 102 | 336631-11120 | Механизм натяжения | 1 |
| 103 | 336631-11130 | Механизм натяжения | 1 |
| 104 | 336631-11140 | Рукоять(левый) | 1 |
| 105 | 336631-11150 | Рукоять(правый) | 1 |
| 106 | 336631-11160 | Провод | 1 |
| 107 | 101002-08016 | Винт | 4 |
| 108 | 103212-04024 | Гайка | 2 |
| 108-1 | 336631-11180 | Гайка | 2 |
| 109 | 100412-12030 | Болт | 2 |
| 110 | 108202-12025 | Плоская шайба | 2 |
| 111 | 336631-11170 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
