Гидромотор группа — HITACHI LX30

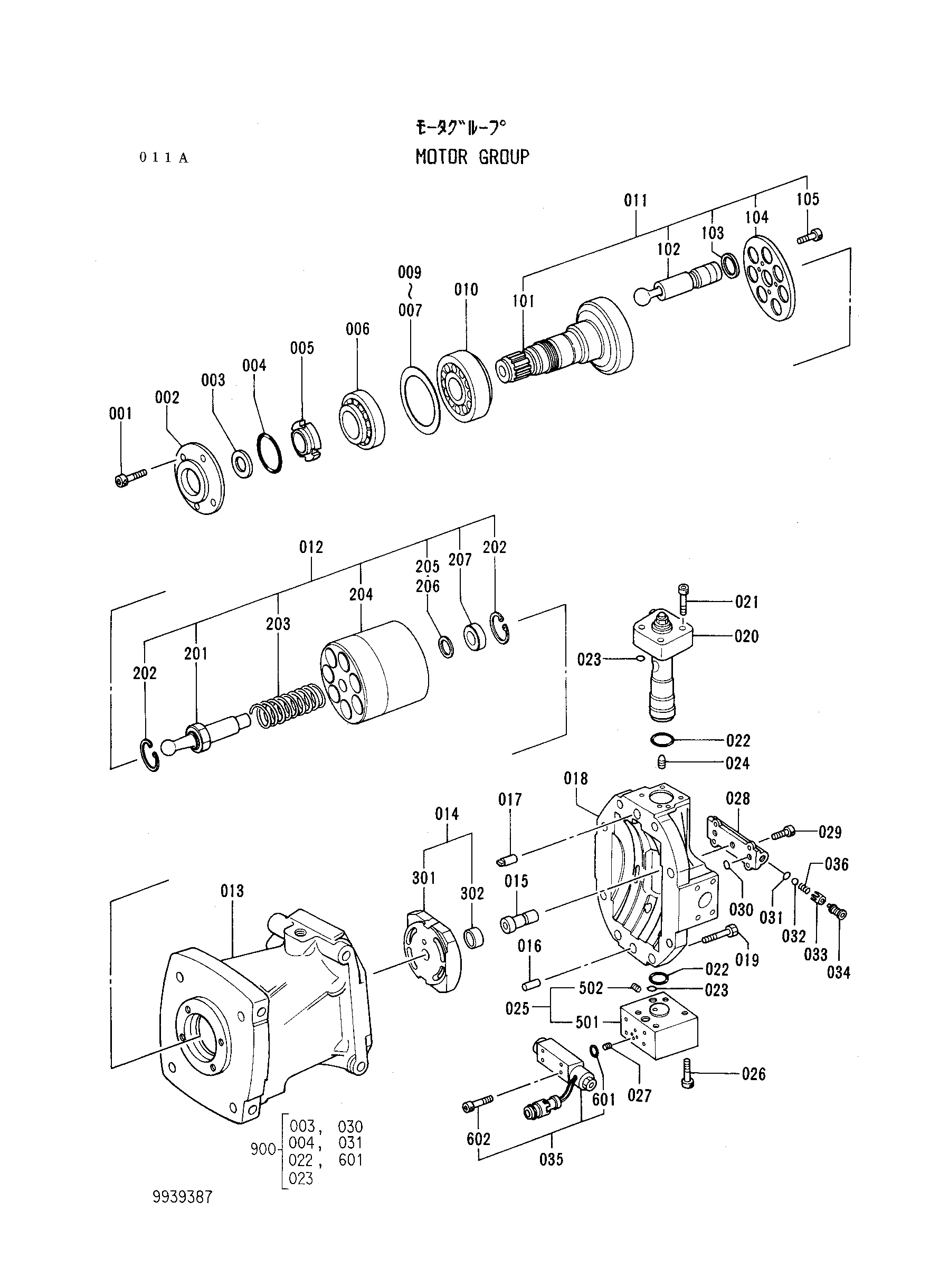

Заводская схема «Гидромотор группа» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | M340620 | Болт с внутренним шестигранником | 4 |
| 002 | 4236915 | Держатель | 1 |
| 003 | 4236916 | Масляное уплотнение | 1 |
| 004 | 4236917 | Уплотнительное кольцо | 1 |
| 005 | 4236918 | Гайка | 1 |
| 006 | 4236919 | Подшипник | 1 |
| 007 | 4236920 | Пластина 0.10 | 1 |
| 008 | 4236921 | Пластина 0.50 | 1 |
| 009 | 4236922 | Пластина 0.05 | 1 |
| 010 | 4236923 | Подшипник | 1 |
| 011 | 4236924 | Вал привод в сборе | 1 |
| 012 | 4236925 | Блок гидроцилиндра в сборе | 1 |
| 013 | 4236926 | Корпус | 1 |
| 014 | 4236927 | Пластина клапан в сборе | 1 |
| 015 | 4236928 | Палец | 1 |
| 016 | 4233579 | Палец | 1 |
| 017 | 4233580 | Палец | 1 |
| 018 | 4236929 | Держатель | 1 |
| 019 | M341240 | Болт с внутренним шестигранником | 8 |
| 020 | 4236930 | Механизм натяжения | 1 |
| 021 | M340830 | Болт с внутренним шестигранником | 4 |
| 022 | 4236931 | Уплотнительное кольцо | 2 |
| 023 | 4506408 | Уплотнительное кольцо | 6 |
| 024 | 4235260 | Установочный винт | 1 |
| 025 | 4236932 | Крышка в сборе | 1 |
| 026 | M340860 | Болт с внутренним шестигранником | 4 |
| 027 | 4233584 | Дроссель | 1 |
| 028 | 4236933 | Блок клапанов | 1 |
| 029 | M341025 | Болт с внутренним шестигранником | 4 |
| 030 | 4506418 | Уплотнительное кольцо | 3 |
| 031 | 4233586 | Уплотнительное кольцо | 2 |
| 032 | 4233587 | Шарик | 2 |
| 033 | 4233588 | Клапан | 2 |
| 034 | 4233589 | Пробка | 2 |
| 035 | 4236934 | Электромагнитный клапан | 1 |
| 036 | 4233591 | Пружина | 2 |
| 601 | 4506409 | Уплотнительное кольцо | 4 |
| 602 | M340545 | Болт с внутренним шестигранником | 4 |
| 900 | 4236935 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
