Насос трубопроводы группа — HITACHI LX30

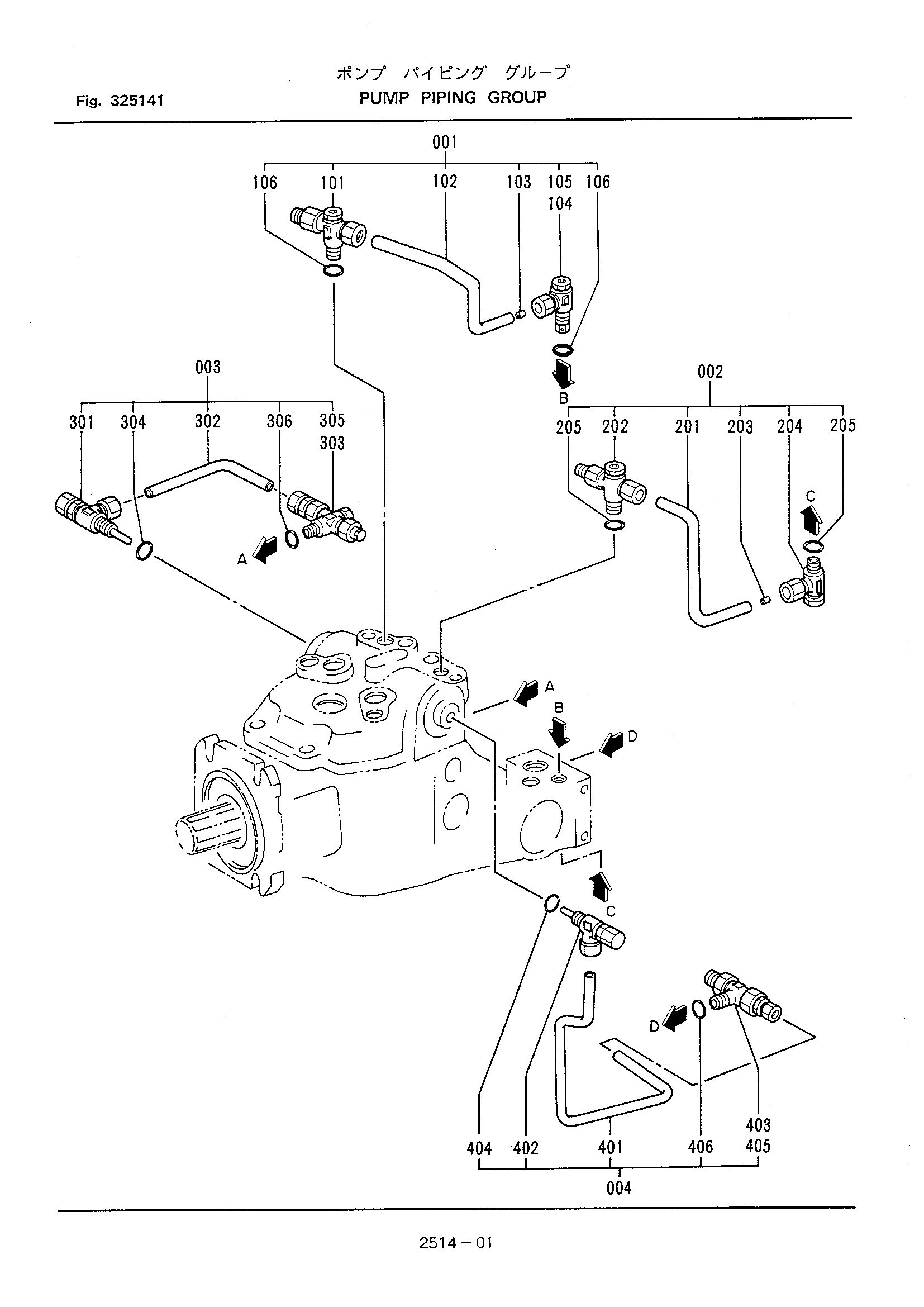

Заводская схема «Насос трубопроводы группа» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336251-14110 | Трубка | 1 |
| 001-1 | 322251-14110 | Трубка | 1 |
| 002 | 336251-14130 | Трубка | 1 |
| 002-1 | 322251-14180 | Трубка | 1 |
| 003 | 336251-14150 | Трубка | 1 |
| 004 | 336251-14170 | Трубка | 1 |
| 004-1 | 322251-14250 | Трубка | 1 |
| 004-2 | 336251-14171 | Трубка | 1 |
| 106 | 322251-14170 | Уплотнительное кольцо | 2 |
| 205 | 322251-14170 | Уплотнительное кольцо | 2 |
| 304 | 322251-13230 | Уплотнительное кольцо | 1 |
| 306 | 322251-14170 | Уплотнительное кольцо | 1 |
| 404 | 322251-13230 | Уплотнительное кольцо | 1 |
| 406 | 322251-14170 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
