Тормоз трубопроводы — HITACHI LX30

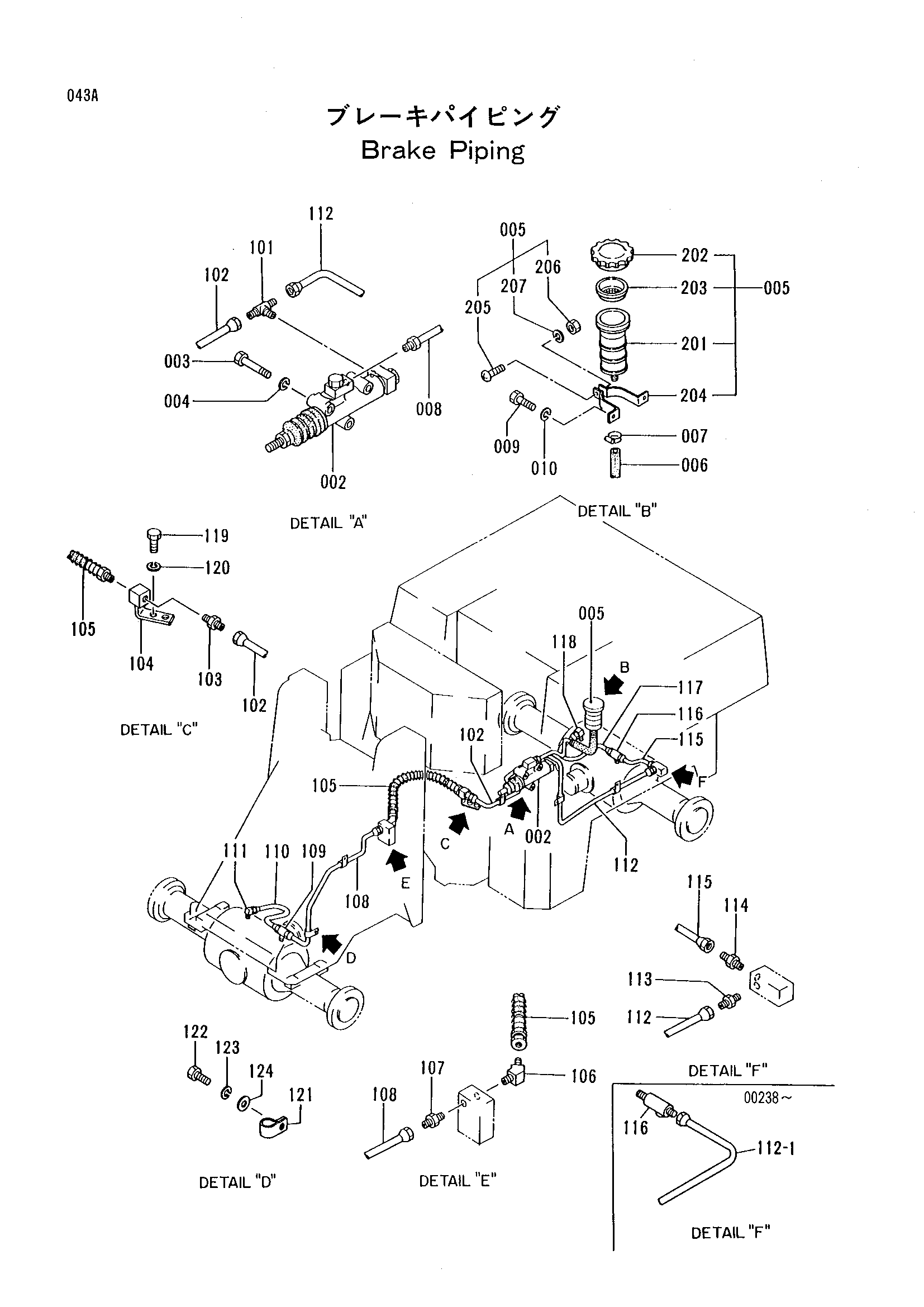

Заводская схема «Тормоз трубопроводы» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | 4237055 | Гидроцилиндр. главный | 1 |
| 003 | J551060 | Болт | 3 |
| 004 | A589910 | Пружинная шайба | 3 |
| 005 | 4233258 | Бак | 1 |
| 006 | 4237044 | Шланг | 1 |
| 007 | 4235205 | Хомут шланга | 2 |
| 008 | 4237045 | Трубка | 1 |
| 009-01 | J530812 | Болт | 2 |
| 009-02 | J530816 | Болт | 2 |
| 010 | A590908 | Пружинная шайба | 2 |
| 101 | 4237382 | Тройник | 1 |
| 102 | 4237046 | Трубка | 1 |
| 103 | 4237377 | Разъём | 1 |
| 104 | 4237047 | Адаптер | 1 |
| 105-01 | 4237048 | Шланг | 1 |
| 105-02 | 4282101 | Шланг | 1 |
| 106 | 4237049 | Угловой штуцер | 1 |
| 107 | 4237377 | Разъём | 1 |
| 108 | 4237050 | Трубка | 1 |
| 109 | 4237381 | Тройник | 1 |
| 110 | 4237053 | Трубка | 1 |
| 111 | 4237380 | Угловой штуцер | 1 |
| 112-01 | 4237051 | Трубка | 1 |
| 112-02 | 4254720 | Трубка | 1 |
| 113 | 4237374 | Разъём | 1 |
| 114 | 4237374 | Разъём | 1 |
| 115 | 4237052 | Трубка | 1 |
| 116 | 4237381 | Тройник | 1 |
| 117 | 4237053 | Трубка | 1 |
| 118 | 4237380 | Угловой штуцер | 1 |
| 119 | J551016 | Болт | 2 |
| 120 | A589910 | Пружинная шайба | 2 |
| 121 | 4237054 | Хомут | 5 |
| 122 | J551016 | Болт | 5 |
| 123 | A589910 | Пружинная шайба | 5 |
| 124 | A590110 | Шайба | 5 |
| 201 | 4233259 | Гидробак | 1 |
| 202 | 4233260 | Колпачок | 1 |
| 203 | 4233261 | Сетчатый фильтр | 1 |
| 204 | 4233262 | Лента | 1 |
| 205 | M470520 | Винт | 1 |
| 206 | J290105 | Гайка | 1 |
| 207 | A590905 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
