Управление двигателем — HITACHI LX30

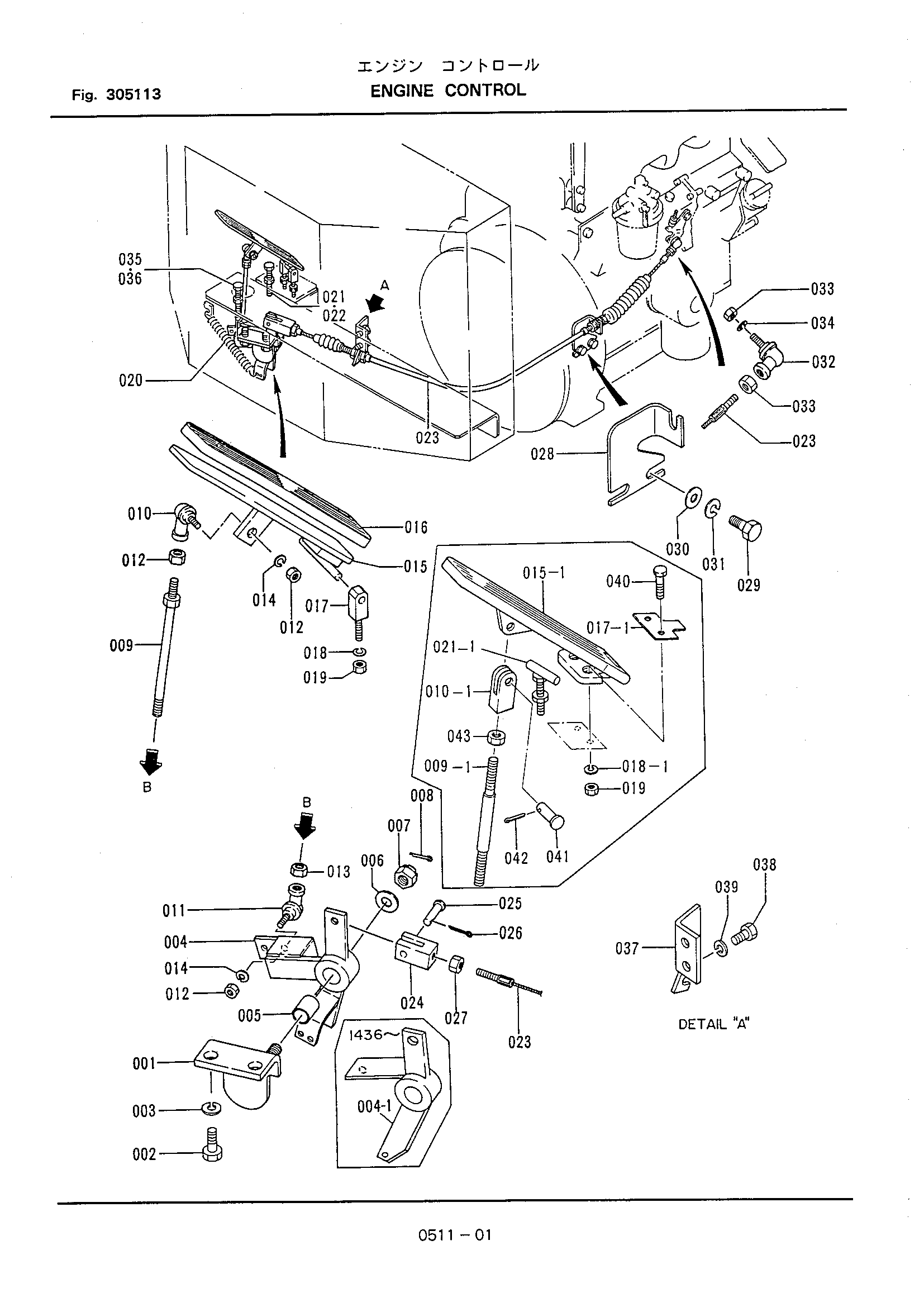

Заводская схема «Управление двигателем» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	322051-11110	Кронштейн	1
002	100412-10020	Болт	2
003	108002-10025	Пружинная шайба	2
004	322051-11120	Тяга	1
004-1	322051-11160	Тяга	1
005	352281-11230	Втулка	1
006	321051-11170	Шайба	1
007	321051-11180	Гайка	1
008	109002-25025	Разрезной палец	1
009	321281-11230	Шток	1
009-1	322051-11170	Шток	1
010	226411-21190	Шток	1
010-1	111102-06034	Вилка	1
011	226411-21210	Шток	1
012	104112-08065	Гайка	3
012-1	104112-08065	Гайка	1
013	311431-11170	Гайка	1
014	108002-08020	Пружинная шайба	2
014-1	108002-08020	Пружинная шайба	1
015	322051-11130	Педаль	1
015-1	337051-11150	Педаль	1
016	352051-11180	Резиновая прокладка	1
017	352051-11150	Опора	2
017-1	337051-11160	Пластина	1
018	108002-08020	Пружинная шайба	2
018-1	108002-06015	Пружинная шайба	2
019	104112-08065	Гайка	2
019-1	103312-06050	Гайка	2
020	352431-11260	Пружина	1
021	100812-10060	Болт	1
021-1	337051-11180	Болт ограничитель	1
022	104512-10080	Гайка	1
023	336051-11110	Трос	1
024	111102-06034	Вилка	1
025	111202-06016	Палец	1
026	109002-16010	Шплинт	1
027	103312-06050	Гайка	1
028	336051-11120	Кронштейн	1
029	100312-08020	Болт	2
030	108202-08016	Шайба	2
031	108002-08020	Пружинная шайба	2
032	311051-11120	Шток	1
033	103312-06050	Гайка	2
034	108002-06015	Пружинная шайба	1
035	100812-10100	Болт	1
036	104512-10080	Гайка	1
037	336051-11130	Кронштейн	1
038	100412-10016	Болт	2
039	108002-10025	Пружинная шайба	2
040	100112-06030	Болт	2
041	111202-06016	Палец	1
042	109002-16010	Шплинт	1
043	103312-06050	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
