Стояночный тормоз — HITACHI LX30

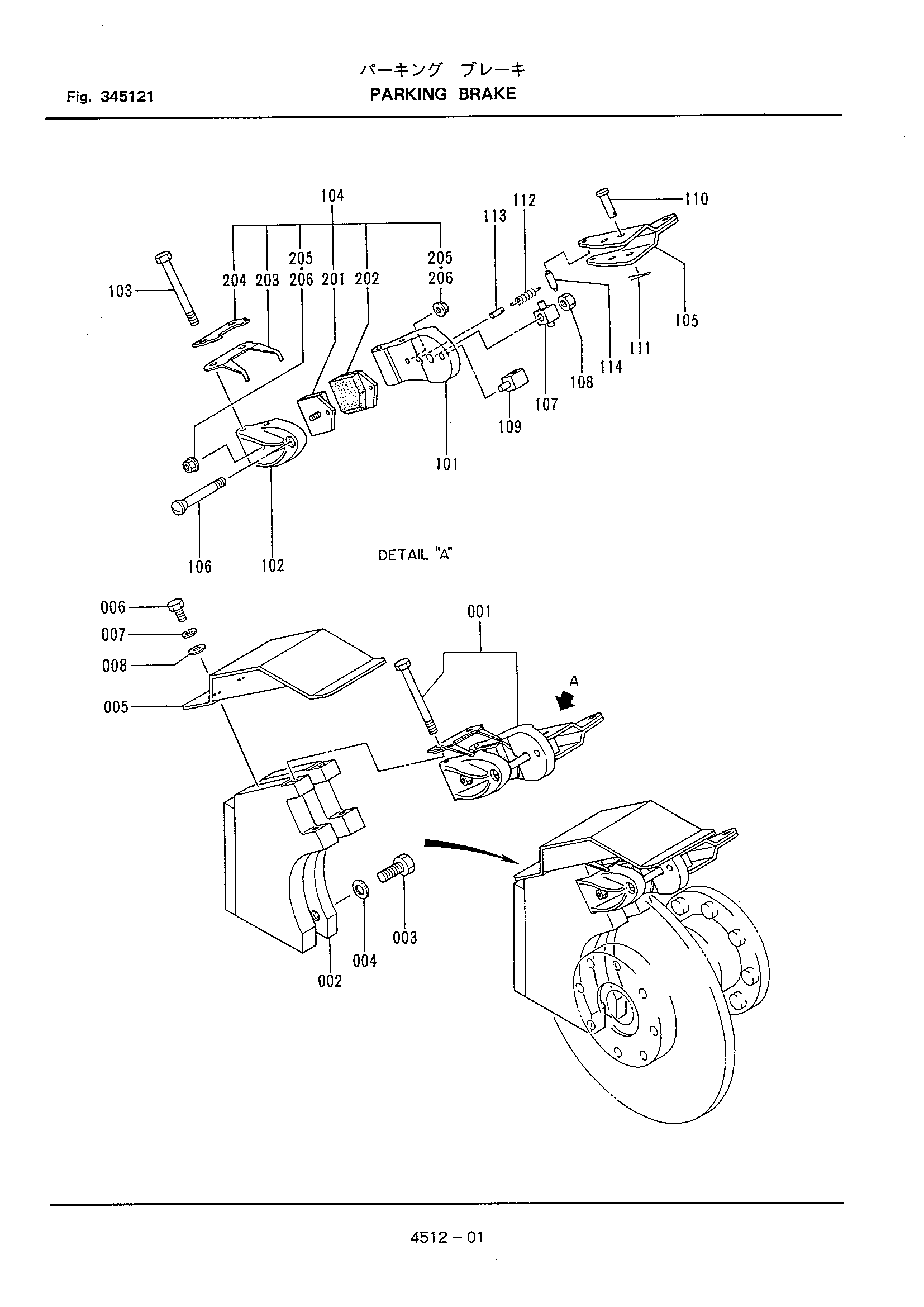

Заводская схема «Стояночный тормоз» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336451-12000 | Тормоз стояночный | 1 |
| 002 | 336451-00111 | Опора | 1 |
| 003 | 100212-14040 | Болт | 2 |
| 004 | 332351-32320 | Шайба | 2 |
| 005 | 336451-00120 | Крышка | 1 |
| 006 | 100312-08020 | Болт | 2 |
| 007 | 108002-08020 | Пружинная шайба | 2 |
| 008 | 108202-08016 | Шайба | 2 |
| 104 | 312451-12210 | Накладка | 1 |
| 105 | 336451-12120 | Рычаг | 1 |
| 106 | 312451-12140 | Болт | 1 |
| 108 | 311451-12230 | Гайка | 1 |
| 110 | 312451-12161 | Палец | 1 |
| 111 | 109002-16010 | Шплинт | 1 |
| 112 | 336451-12130 | Пружина обратный | 1 |
| 113 | 311451-12270 | Пружина | 1 |
| 203 | 311451-12110 | Пластина | 1 |
| 204 | 311451-12120 | Стопорная пластина | 1 |
| 205 | 103012-05040 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
