Автоматический левелер — HITACHI LX30

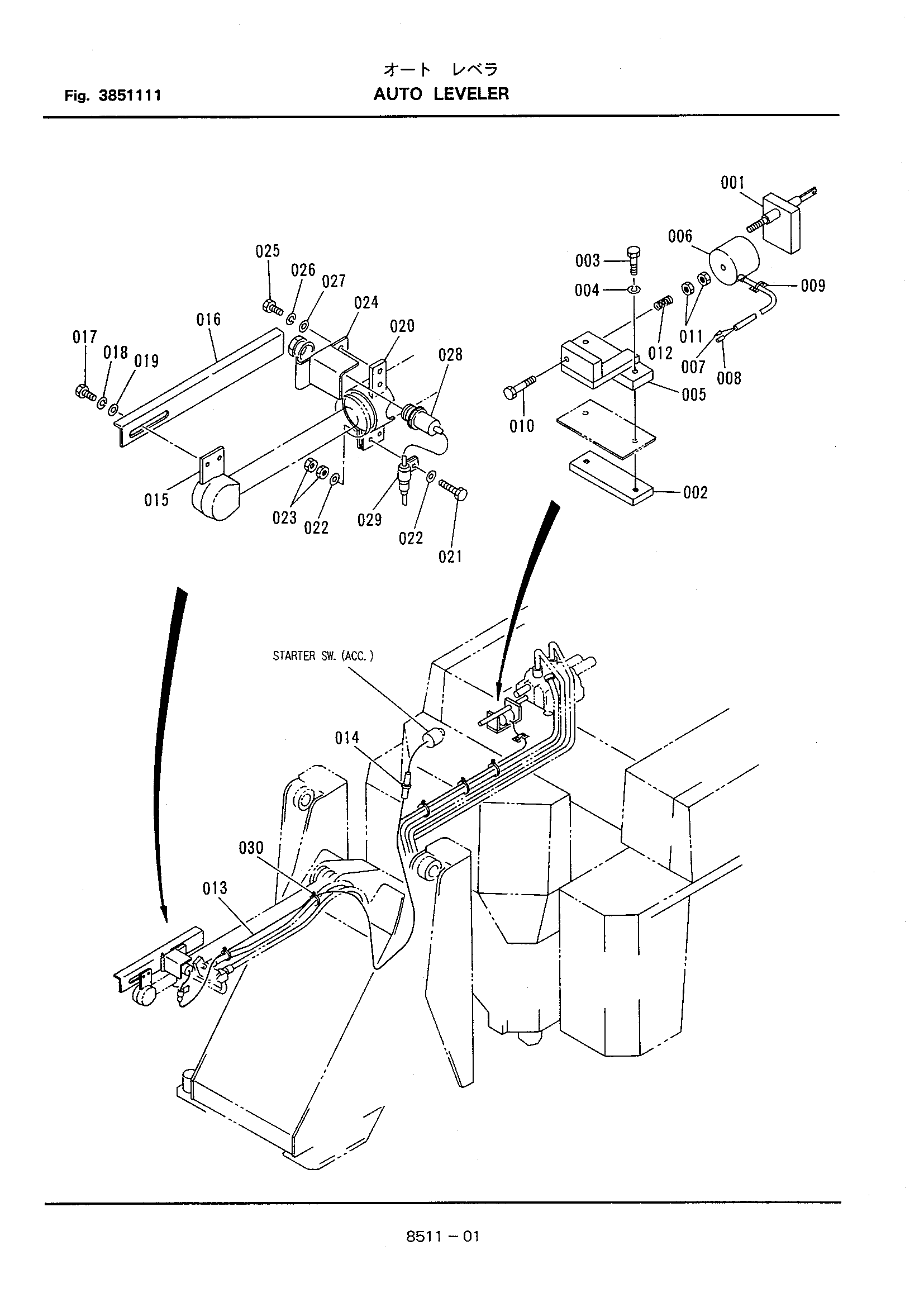

Заводская схема «Автоматический левелер» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336851-11110 | Шток | 1 |
| 002 | 336851-11120 | Пластина | 1 |
| 003 | 100312-08025 | Болт | 2 |
| 004 | 108002-08020 | Пружинная шайба | 2 |
| 005 | 336851-11130 | Кронштейн | 1 |
| 006 | 336851-11140 | Магнит | 1 |
| 007 | 155210-10400 | Клемма | 1 |
| 008 | 155211-10400 | Клемма | 1 |
| 009 | 322934-10220 | Хомут | 1 |
| 010 | 100112-06040 | Болт | 1 |
| 011 | 103312-06050 | Гайка | 2 |
| 012 | 345281-11170 | Пружина | 1 |
| 013 | 322851-11140 | Жгут проводов | 1 |
| 014 | 322851-11150 | Держатель предохранитель | 1 |
| 015 | 336851-11150 | Пластина | 1 |
| 016 | 336851-11160 | Шток | 1 |
| 017 | 100412-10020 | Болт | 2 |
| 018 | 108002-10025 | Пружинная шайба | 2 |
| 019 | 108202-10020 | Шайба | 2 |
| 020 | 336851-11170 | Лента | 1 |
| 021 | 100412-10050 | Болт | 2 |
| 022 | 108202-10020 | Шайба | 4 |
| 023 | 104512-10080 | Гайка | 4 |
| 024 | 322851-11190 | Опора | 1 |
| 025 | 100412-10020 | Болт | 2 |
| 026 | 108002-10025 | Пружинная шайба | 2 |
| 027 | 108202-10020 | Шайба | 2 |
| 028 | 348851-11131 | Выключатель | 1 |
| 029 | 334271-11140 | Хомут | 1 |
| 030 | 130410-05000 | Зажим | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
