Прямая лопата — HITACHI LX30

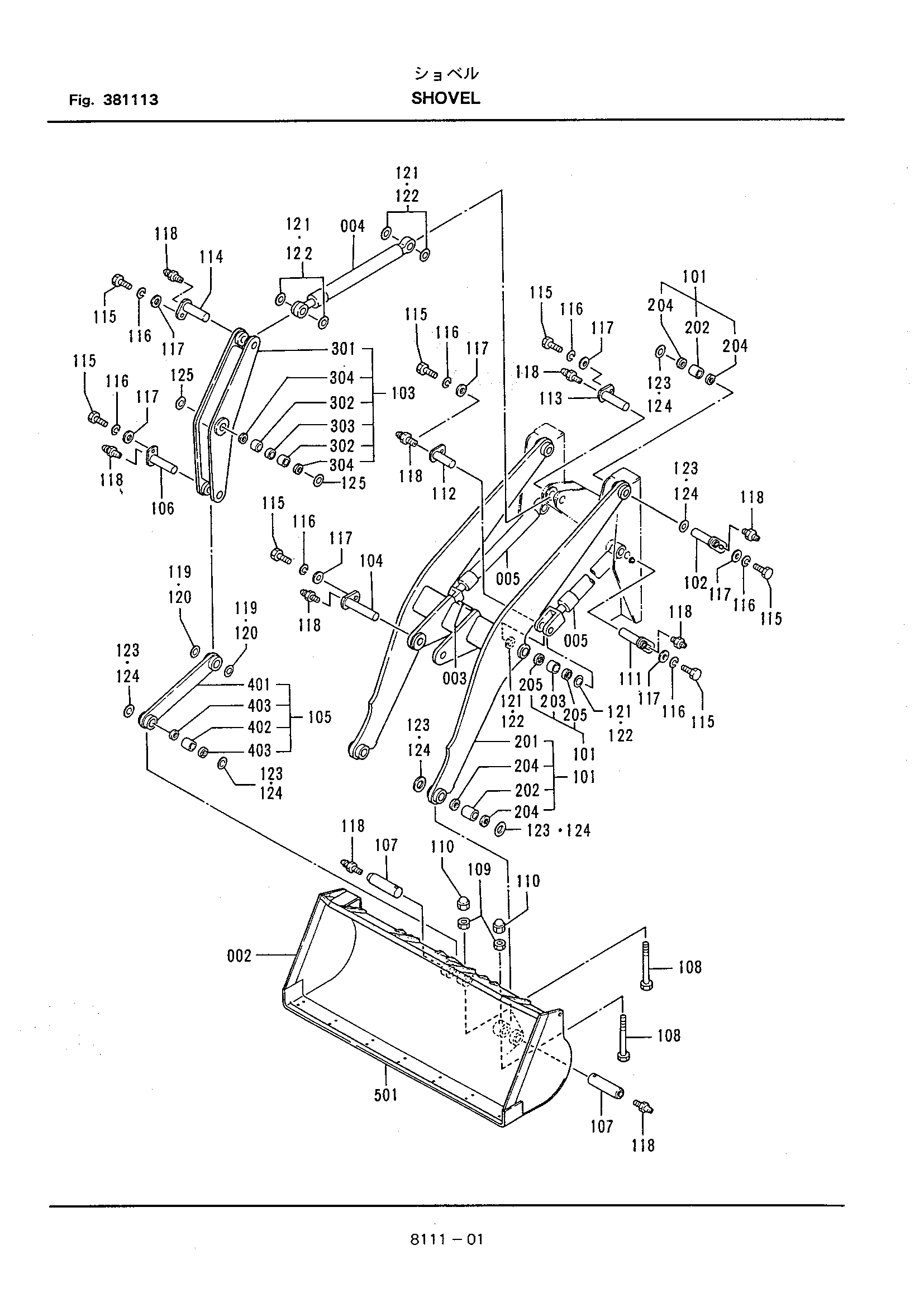

Заводская схема «Прямая лопата» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
101	336811-11110	Рукоять подъём	1
202	610511-51130	Втулка	4
203	334811-11130	Втулка	2
204	141530-04555	Пылезащитное уплотнение	8
204-1	141540-04555	Пылезащитное уплотнение	8
205	141530-04050	Пылезащитное уплотнение	4
205-1	141540-04050	Пылезащитное уплотнение	4
102	336811-11140	Палец	2
103	336811-11150	Кранк белл	1
302	334811-11360	Втулка	2
303	334811-11180	Проставка	1
304	141530-05565	Пылезащитное уплотнение	2
304-1	141540-05565	Пылезащитное уплотнение	2
104	336811-11170	Палец	1
105	336811-11130	Тяга	1
402	610511-51130	Втулка	2
403	141530-04555	Пылезащитное уплотнение	4
106	336811-11180	Палец	1
107	336811-11190	Палец	3
108	100412-12105	Болт	3
109	104402-12070	Гайка	3
110	334811-11250	Гайка	3
111	336811-11210	Палец	2
112	336811-11220	Палец	2
113	336811-11230	Палец	1
114	336811-11240	Палец	1
115	100412-12020	Болт	10
116	108002-12030	Пружинная шайба	10
117	311811-11270	Шайба	10
118	110001-01000	Штуцер	13
119	334811-11310	Регулировочная шайба	1
120	334811-11320	Регулировочная шайба	1
121	334811-11330	Регулировочная шайба	1
122	334811-11340	Регулировочная шайба	1
123	332811-11240	Регулировочная шайба	1
124	341541-11110	Регулировочная шайба	1
125	334811-11380	Регулировочная шайба	1
002	336811-21000	Ковш	1
501	336811-98110	Кромка	1
003	334811-00110	Ограничитель	1
004	336831-11000	Гидроцилиндр. наклон	1
005	336831-13000	Гидроцилиндр. подъём	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
