Топливный система — HITACHI LX30

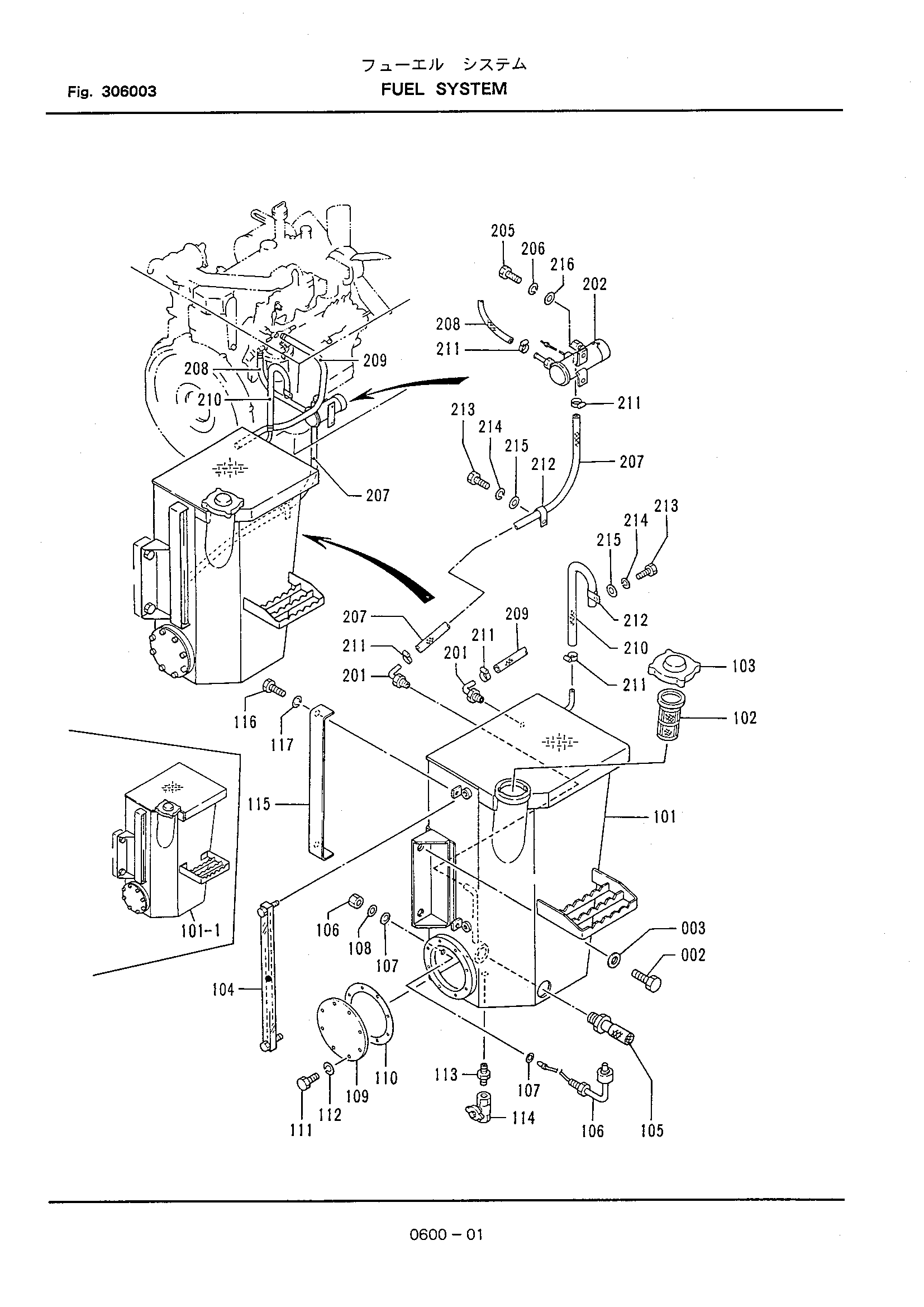

Заводская схема «Топливный система» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | 100112-16030 | Болт | 4 |
| 003 | 550811-11440 | Шайба | 4 |
| 101 | 336061-11110 | Топливный бак | 1 |
| 101-1 | 336061-11111 | Топливный бак | 1 |
| 102 | 550061-11121 | Страинер топливный | 1 |
| 103 | 322061-11180 | Колпачок | 1 |
| 103-1 | 322061-11181 | Колпачок | 1 |
| 104 | 336061-11120 | Указатель | 1 |
| 105 | 322061-11130 | Страинер топливный | 1 |
| 106 | 346061-11130 | Выключатель уровень | 1 |
| 107 | 341421-12190 | Прокладка | 2 |
| 108 | 108202-12025 | Плоская шайба | 1 |
| 109 | 322061-11140 | Крышка | 1 |
| 109-1 | 322061-11141 | Крышка | 1 |
| 110 | 331781-21170 | Манжета | 1 |
| 111 | 100312-08020 | Болт | 8 |
| 111-1 | 100312-08016 | Болт | 8 |
| 112 | 108002-08020 | Пружинная шайба | 8 |
| 113 | 341421-11440 | Адаптер | 1 |
| 114 | 322061-11160 | Кокк дренажный | 1 |
| 115 | 336061-11130 | Крышка | 1 |
| 116 | 100412-10016 | Болт | 2 |
| 117 | 108002-10025 | Пружинная шайба | 2 |
| 201 | 336061-21110 | Трубка | 2 |
| 202 | 336061-21120 | Насос | 1 |
| 205 | 100112-06014 | Болт | 2 |
| 206 | 108002-06015 | Пружинная шайба | 2 |
| 207 | 336061-21150 | Топливный шланг | 1 |
| 208 | 336061-21160 | Топливный шланг | 1 |
| 209 | 336061-21170 | Топливный шланг | 1 |
| 210 | 336061-21180 | Топливный шланг | 1 |
| 211 | 130310-01300 | Зажим | 7 |
| 212 | 550051-11210 | Зажим | 2 |
| 213 | 100412-10016 | Болт | 2 |
| 214 | 108002-10025 | Пружинная шайба | 2 |
| 215 | 108202-10020 | Шайба | 2 |
| 216 | 108202-06016 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
