Редуктион шестерня — HITACHI LX30

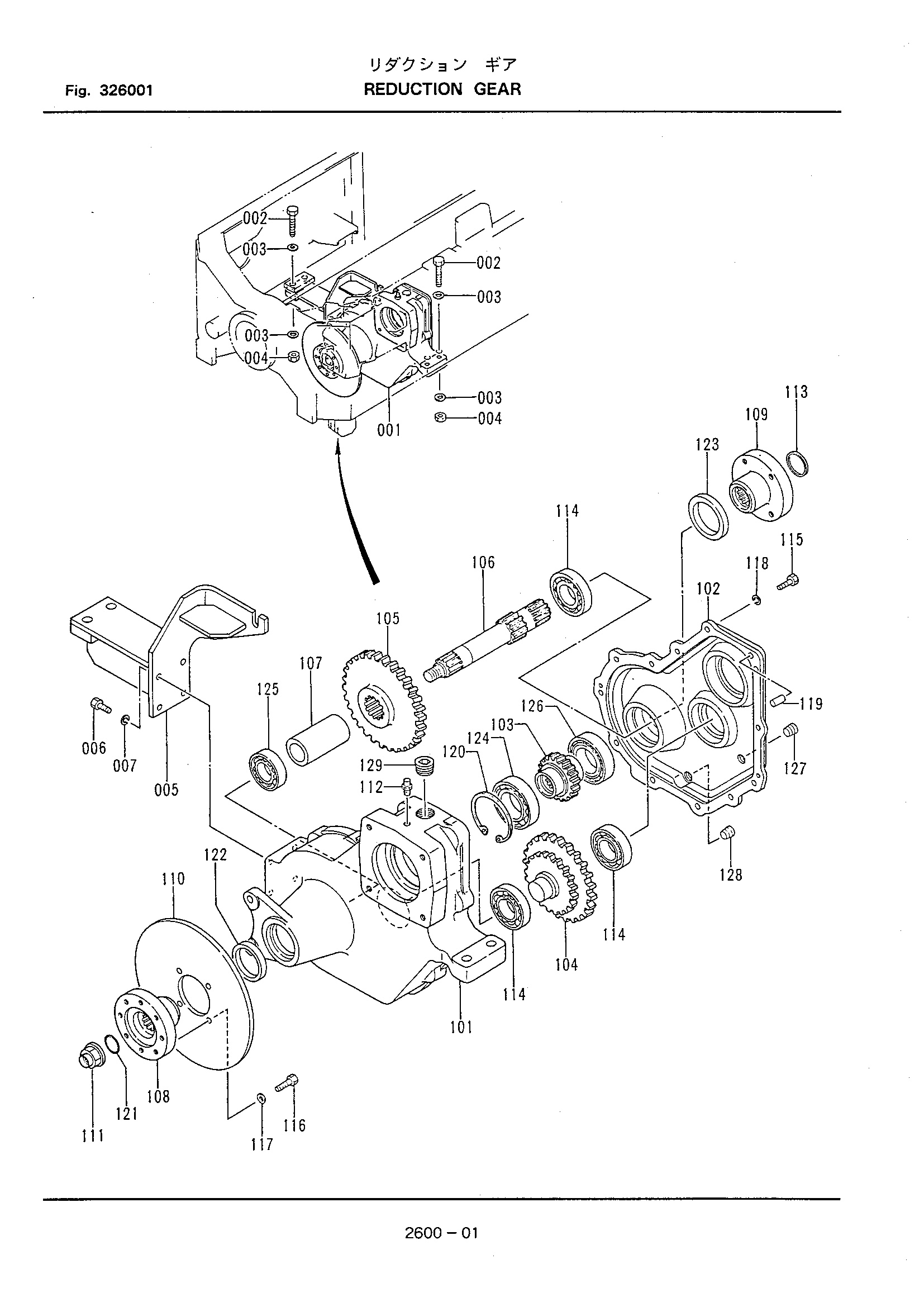

Заводская схема «Редуктион шестерня» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336261-11000 | Шестерня редуктион | 1 |
| 002 | 100112-16090 | Болт | 4 |
| 003 | 550811-11440 | Шайба | 8 |
| 004 | 103312-16130 | Гайка | 4 |
| 005 | 336261-00110 | Кронштейн | 1 |
| 006 | 100312-12030 | Болт | 4 |
| 007 | 108002-12030 | Пружинная шайба | 4 |
| 101 | 336261-11110 | Корпус | 1 |
| 102 | 336261-11120 | Крышка | 1 |
| 103 | 336261-11130 | Шестерня | 1 |
| 104 | 336261-11140 | Шестерня | 1 |
| 105 | 336261-11150 | Шестерня | 1 |
| 106 | 336261-11160 | Вал | 1 |
| 107 | 336261-11170 | Проставка | 1 |
| 108 | 336261-11180 | Фланец | 1 |
| 109 | 336261-11190 | Фланец | 1 |
| 110 | 336261-11210 | Дисковый | 1 |
| 111 | 336261-11220 | Гайка | 1 |
| 112 | 321351-31420 | Сапун | 1 |
| 113 | 336261-11230 | Пробка | 1 |
| 114 | 336261-11240 | Подшипник | 3 |
| 115 | 100122-10030 | Болт | 12 |
| 116 | 100122-12030 | Болт | 4 |
| 117 | 108202-12025 | Плоская шайба | 4 |
| 118 | 108002-10025 | Пружинная шайба | 12 |
| 119 | 322361-13250 | Установочный штифт | 2 |
| 120 | 111611-09030 | Кольцо фиксатор | 1 |
| 121 | 120001-03000 | Уплотнительное кольцо | 1 |
| 122 | 336261-11250 | Масляное уплотнение | 1 |
| 123 | 336261-11260 | Масляное уплотнение | 1 |
| 124 | 140100-06210 | Шариковый подшипник | 1 |
| 125 | 140100-06207 | Шариковый подшипник | 1 |
| 126 | 140101-06210 | Шариковый подшипник | 1 |
| 127 | 334351-31120 | Пробка | 1 |
| 128 | 322361-13240 | Пробка | 1 |
| 129 | 336261-11270 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
