Поворотный гидроцилиндр — HITACHI LX30

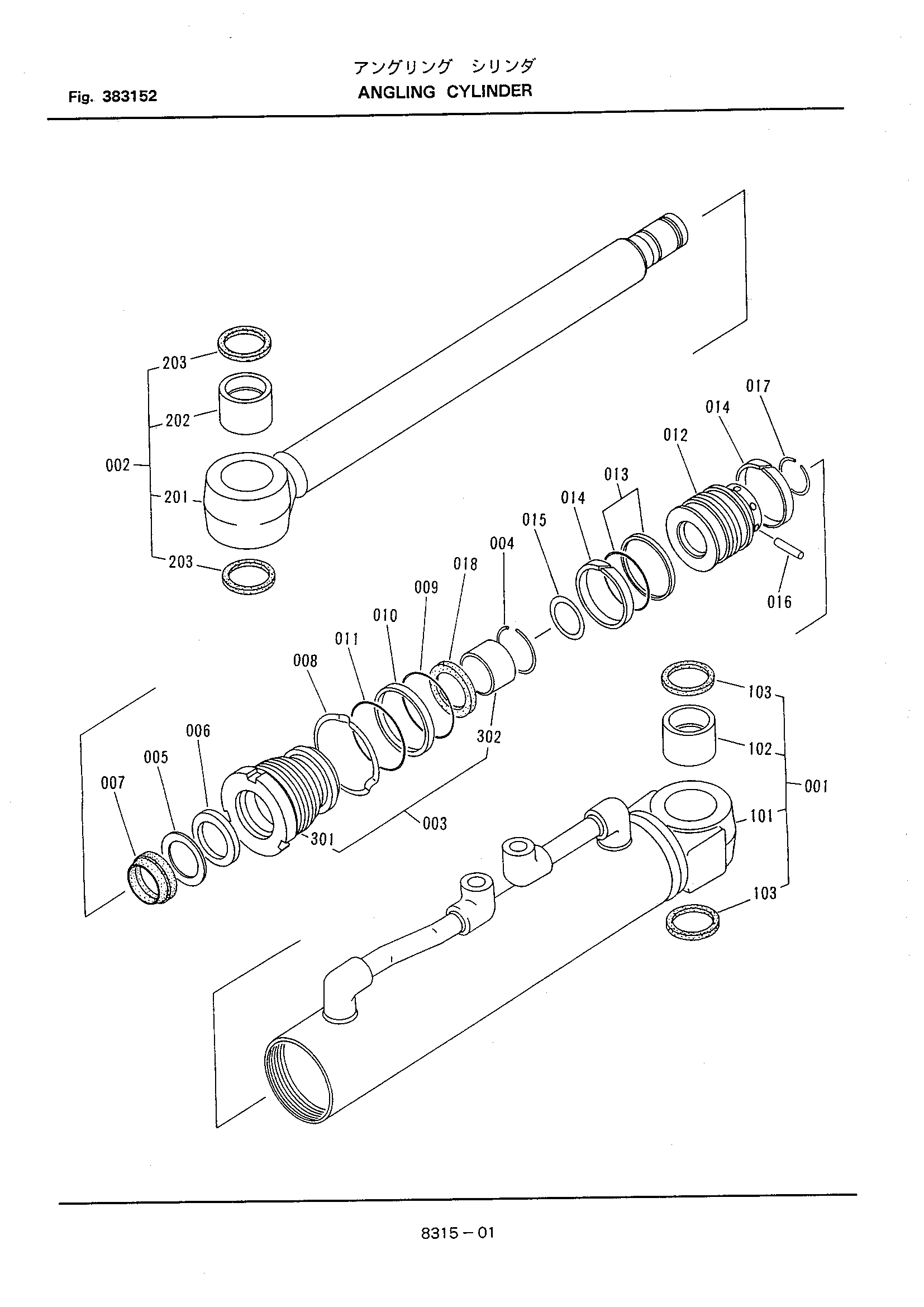

Заводская схема «Поворотный гидроцилиндр» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 334831-15000 | Гидроцилиндр | 1 | |
| 002 | 334831-15140 | Шток в сборе | 1 |
| 003 | 334831-15160 | Головка в сборе | 1 |
| 004 | 334831-11190 | Кольцо | 1 |
| 005 | 334831-11210 | Кольцо | 1 |
| 006 | 334831-11220 | Опорное кольцо | 1 |
| 007 | 334831-11230 | Грязесъёмное кольцо | 1 |
| 008 | 334831-11240 | Стопорная шайба | 1 |
| 009 | 120011-06000 | Уплотнительное кольцо | 1 |
| 010 | 120001-06000 | Уплотнительное кольцо | 1 |
| 011 | 120002-07000 | Уплотнительное кольцо | 1 |
| 012 | 334831-11260 | Поршень | 1 |
| 013 | 334831-11270 | Уплотнительное кольцо | 1 |
| 014 | 334831-11310 | Кольцо | 2 |
| 015 | 334831-11320 | Регулировочная шайба | 1 |
| 016 | 334831-11330 | Палец | 1 |
| 017 | 334831-11340 | Кольцо | 1 |
| 018 | 334831-15180 | Кольцо, буффер | 1 |
| 102 | 334831-15130 | Втулка | 1 |
| 103 | 141530-04050 | Пылезащитное уплотнение | 2 |
| 202 | 334831-15130 | Втулка | 1 |
| 203 | 141530-04050 | Пылезащитное уплотнение | 2 |
| 302 | 352541-21190 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
