Электрооборудование(1) — HITACHI LX30

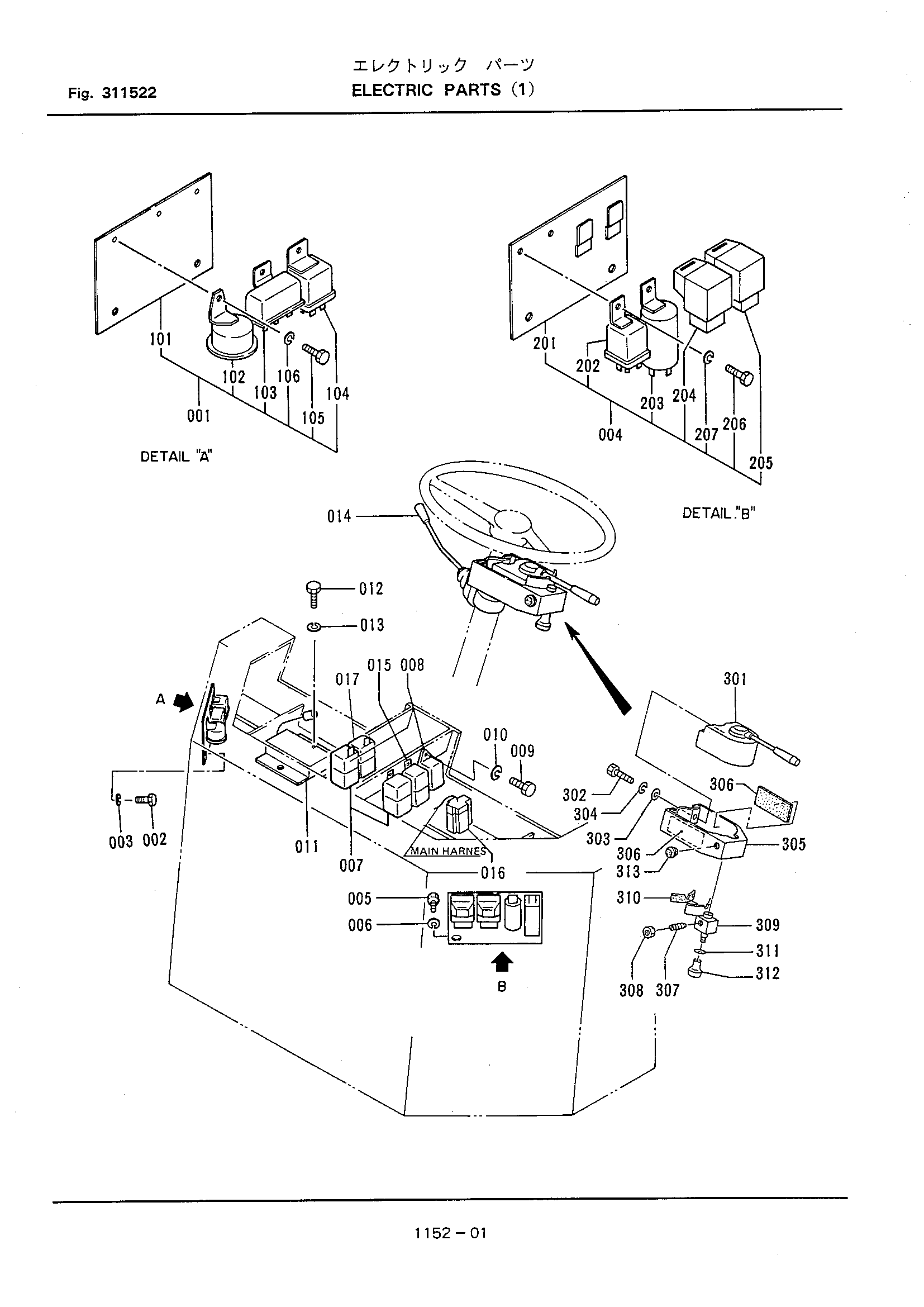

Заводская схема «Электрооборудование(1)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
101	322111-52120	Кронштейн	1
102	336111-52120	Зуммер	1
103	336111-52130	Реле	1
104	370121-11140	Реле	1
104-1	336111-52180	Реле	1
105	100112-06014	Болт	3
106	108002-06015	Пружинная шайба	3
002	100312-08012	Болт	2
003	108002-08020	Пружинная шайба	2
201	322111-52150	Кронштейн	1
202	370121-11140	Реле	1
202-1	336111-52180	Реле	1
203	352121-11140	Фласхер	1
204	346121-11150	Диод	1
205	346121-11160	Диод	1
206	100112-06014	Болт	2
207	108002-06015	Пружинная шайба	2
005	100312-08012	Болт	2
006	108002-08020	Пружинная шайба	2
007	370121-11140	Реле	2
007-1	336111-52180	Реле	2
008	335121-52120	Таймер	1
009	100112-06014	Болт	5
010	108002-06015	Пружинная шайба	5
011	336111-52150	Таймер	1
012	100312-08012	Болт	1
013	108002-08020	Пружинная шайба	1
014	352121-11181	Выключатель	1
015	336111-52160	Реле	1
016	336121-52140	Диод	1
017	336111-52170	Реле	1
301	322281-11001	Рычаг	1
302	100312-08040	Болт	2
303	108202-08016	Шайба	2
304	108002-08020	Пружинная шайба	2
305	322281-00110	Кронштейн	1
305-1	322281-00160	Кронштейн	1
306	331651-21150	Резиновая прокладка	2
307	322281-00120	Установочный винт	1
308	104112-12100	Гайка	1
309	322281-00130	Стопорный палец	1
310	322281-00140	Резиновая прокладка	1
311	344531-00140	Шайба	1
312	322281-00150	Ручка	1
313	156120-18200	Уплотнительная втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
