Стояночный тормоз управление — HITACHI LX30

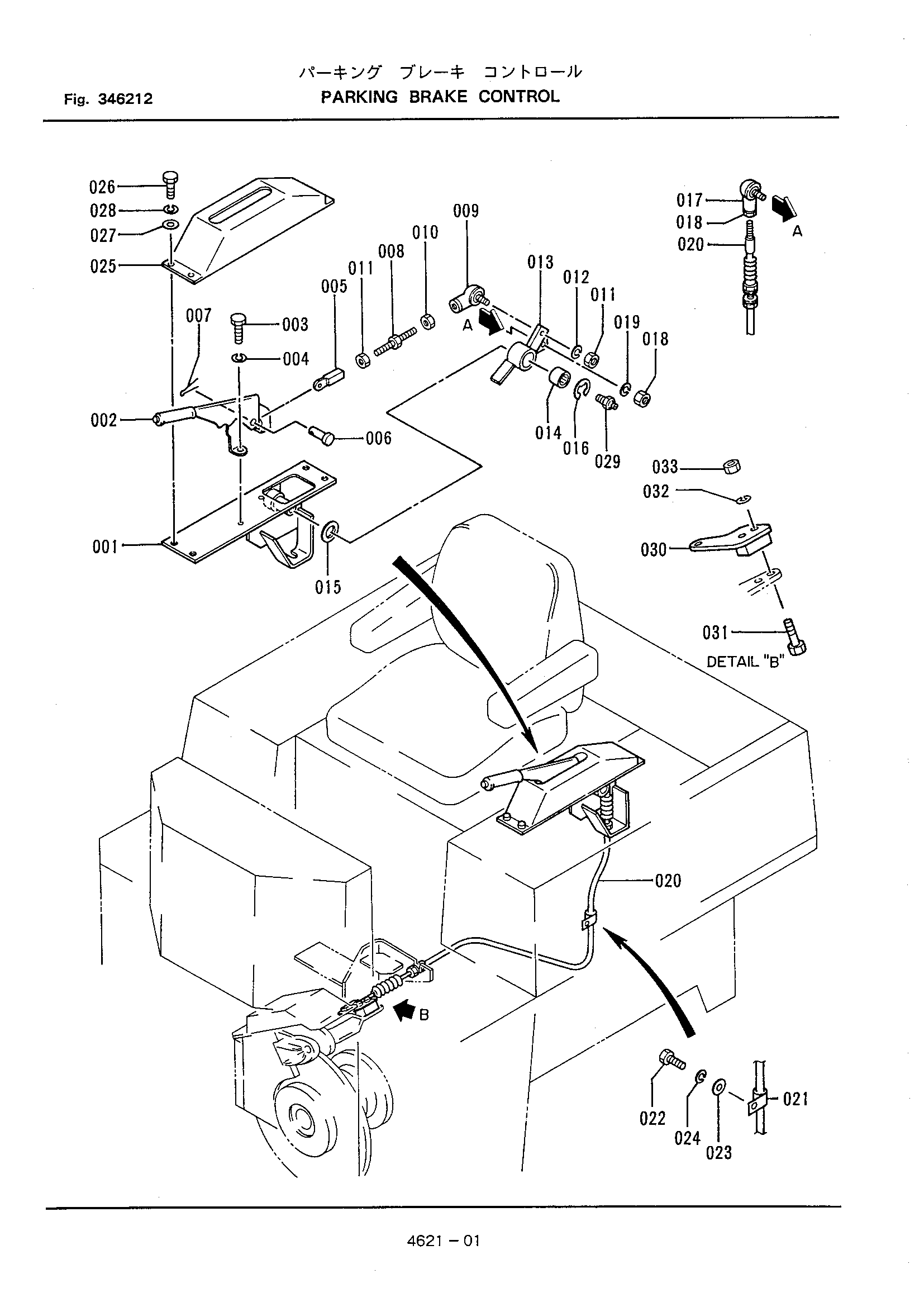

Заводская схема «Стояночный тормоз управление» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336461-21110 | Кронштейн | 1 |
| 002 | 335461-21151 | Рычаг тормоз | 1 |
| 002-1 | 335461-21152 | Рычаг тормоз | 1 |
| 003 | 100312-08020 | Болт | 2 |
| 004 | 108002-08020 | Пружинная шайба | 2 |
| 005 | 335461-21161 | Концевой | 1 |
| 006 | 335461-21170 | Палец | 1 |
| 006-1 | 335461-21171 | Палец | 1 |
| 007 | 109002-30020 | Палец сприт | 1 |
| 008 | 370841-12170 | Шток | 1 |
| 009 | 226411-21210 | Шток | 1 |
| 010 | 311431-11170 | Гайка | 1 |
| 011 | 104112-08065 | Гайка | 2 |
| 012 | 108002-08020 | Пружинная шайба | 1 |
| 013 | 322461-21130 | Тяга | 1 |
| 014 | 550841-11130 | Брг.неедле | 1 |
| 015 | 332351-32350 | Шайба | 1 |
| 016 | 111511-02412 | Стопорное кольцо | 1 |
| 017 | 226411-21190 | Шток | 1 |
| 018 | 104112-08065 | Гайка | 2 |
| 019 | 108002-08020 | Пружинная шайба | 1 |
| 020 | 336461-21120 | Трос | 1 |
| 021 | 550051-11210 | Зажим | 1 |
| 022 | 100412-10016 | Болт | 1 |
| 023 | 108202-10020 | Шайба | 1 |
| 024 | 108002-10025 | Пружинная шайба | 1 |
| 025 | 322461-21160 | Крышка | 1 |
| 025-1 | 322461-21161 | Крышка | 1 |
| 026 | 100412-10025 | Болт | 4 |
| 027 | 108202-10020 | Шайба | 4 |
| 028 | 108002-10025 | Пружинная шайба | 4 |
| 029 | 110001-01000 | Штуцер | 1 |
| 030 | 336461-21130 | Кронштейн | 1 |
| 031 | 100312-08045 | Болт | 2 |
| 032 | 108002-08020 | Пружинная шайба | 2 |
| 033 | 104112-08065 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
