Многофункциональный назначение ковш — HITACHI LX30

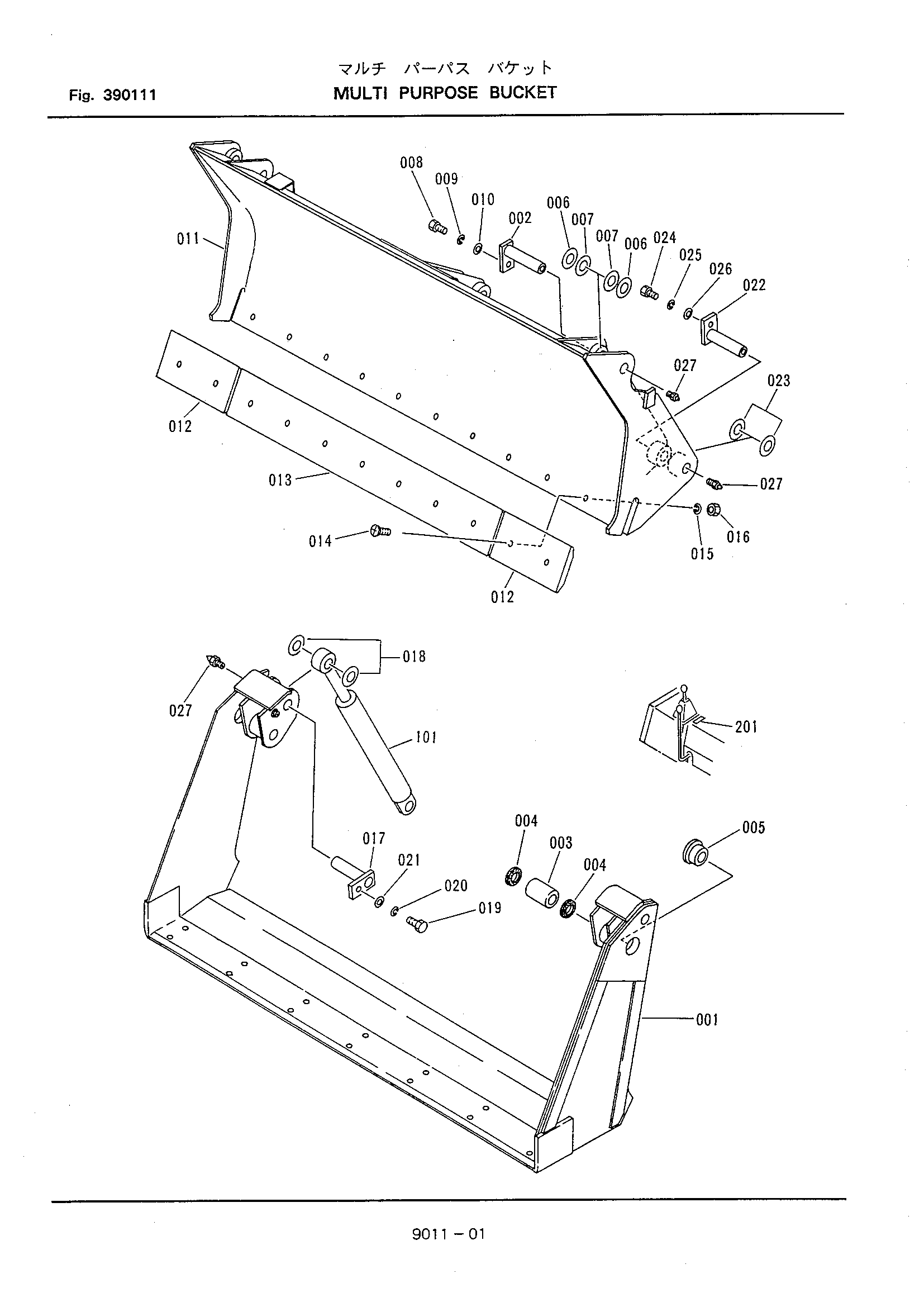

Заводская схема «Многофункциональный назначение ковш» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336906-11110 | Клам секция | 1 |
| 002 | 336906-11120 | Палец(45X177) | 2 |
| 003 | 550811-11130 | Втулка(55X45X69) | 2 |
| 004 | 141510-04555 | Уплотнение, пыль | 4 |
| 005 | 336906-11130 | Втулка | 2 |
| 006 | 334811-11310 | Регулировочная шайба | 1 |
| 007 | 334811-11320 | Регулировочная шайба | 1 |
| 008 | 100412-12020 | Болт | 2 |
| 009 | 108002-12030 | Пружинная шайба | 2 |
| 010 | 311811-11270 | Шайба | 2 |
| 011 | 336906-11140 | Молд плата | 1 |
| 012 | 336906-11150 | Кромка | 2 |
| 013 | 331921-11220 | Кромка | 1 |
| 014 | 610811-21180 | Болт | 11 |
| 015 | 108002-12030 | Пружинная шайба | 11 |
| 016 | 104512-12100 | Гайка | 11 |
| 017 | 336906-11160 | Палец(35X142) | 2 |
| 018 | 331611-15150 | Проставка | 4 |
| 019 | 100412-12020 | Болт | 2 |
| 020 | 108002-12030 | Пружинная шайба | 2 |
| 021 | 311811-11270 | Шайба | 2 |
| 022 | 336906-11170 | Палец(35X156) | 2 |
| 023 | 331611-15150 | Проставка | 6 |
| 024 | 100412-12020 | Болт | 2 |
| 025 | 108002-12030 | Пружинная шайба | 2 |
| 026 | 311811-11270 | Шайба | 2 |
| 027 | 110001-01000 | Штуцер | 6 |
| 101 | 334831-22000 | Хомут гидроцилиндр | 2 |
| 201 | 334871-33110 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
